N konnektor

N konnektoren er en av verdens mest anvendte RF konnektorer innen mange ulike bransjer. Den er solid og robust utformet for å tåle høy effekt og dekker et stort frekvensområde. Siden den er en del fysisk større enn f.eks en annen klassiker som BNC, er N konnektoren meget populær blant de tykkere kablene og de nye lavtaps variantene.

N grensesnittet har mange gode egenskaper, men den viktigste er gjerne egenskapen til å overføre høye frekvenser med lavt tap. En standard N-konnektor tåler gjerne frekvenser opp til 11GHz og spesialvariantene kan overføre frekvenser opp til 18 GHz. N-konnektoren er lite anvendt blant forbruker og hobby miljøet, mens på proffmarkedet er det en av de aller mest benyttede konnektorene. Spesielt mye benyttet sammen med de nye og mer moderne lavtapskablene i f.eks LMR, RF, FF seriene som blir mer og mer anvendt grunnet sine forbedret signaloverføringsegenskaper sammenlignet med RG kablene.

N-konnektor ble utviklet for mange år siden av Paul Neill som jobbet for Bell Laboratories, og det sies at navnet N stammer fra første bokstav i etternavnet. Enkelte kilder sier at det kommer fra ordet Navy da N-konnektor ofte ble assosiert med maritime installasjoner.

N er også definert som en konstant impedans konnektor. Dette vil si at den har lik karakteristisk impedans gjennom hele konnektoren. Coax-kabler har også hva vi kaller karakteristisk impedans. Det vil si at alle RF-signaler som går gjennom coax-kabelen ikke opplever forskjell mellom kabel og konnektor, som igjen er viktig for RF-overføringen ikke vil svekkes i signal eller skape unødvendige signalrefleksjoner.

N konnektor kommer i to impedans varianter.

50 Ohm
75 Ohm

Av disse variantene er det 50 Ohm som er den best benyttede. 75 Ohm systemer er lite anvendt i profesjonelle installasjoner pr. dags dato. De to ulike versjonene har små mekaniske forskjeller for å hindre feilaktig bruk ved å blande disse med hverandre. 50 Ohm varianten har en fysisk større senter-pin for å opprettholde den lave karakteristiske impedansen, og hvis man forsøker å koble denne sammen med en 75 Ohm variant vil man skade konnektoren. Noen produsenter leverer konnektoren med en fjærbelastet senter-pin for å unngå eventuelle skader. Noen av de vanligste bruksområdene for N-konnektor er kringkasting- og kommunikasjons utstyr.

N konnektor og effekt

N konnektoren er kjent for sin gode signaloverføringsevne, men også sin overføringsevne når det kommer til strøm. Andre grensesnitt kan være i stand til å overføre høye frekvenser, men når det er behov for både signal og strøm er N-typen et av de mest populære alternativene.

Litt oppsummering av N konnektor spesifikasjonene

Kabel type: Coax
Impedans: 50Ω og 75 Ω
Frekvensområde: 0 til 11GHz normalt sett, men det finnes spesialvarianter
Diameter han utvendig: 20,3mm (0.8 inches)
Diameter hun utvendig: 15,7mm (0,620 inches)

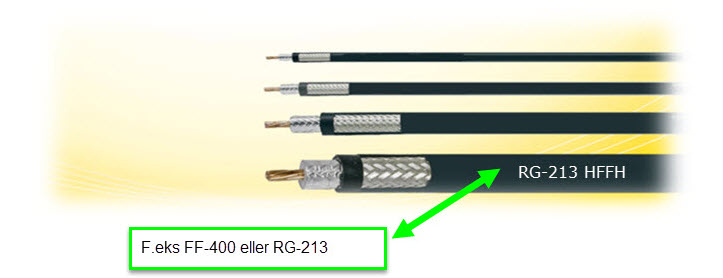

N-konnektor kommer i en rekke forskjellige formater. Ikke bare han og hun, det finnes også adaptere og andre enheter som attenuator. N plugger er designet ikke bare for å få rett impedans, men også for å passe en spesifikk coax kabel. Derfor er det behov for å vite betegnelsen på både kabel og konnektor for å lage en komplett overføring. Som regel er selve kabelbetegnelsen skrevet på kabelen hver meter. Dette gjør det som regel enkelt å finne korrekt konnektor.

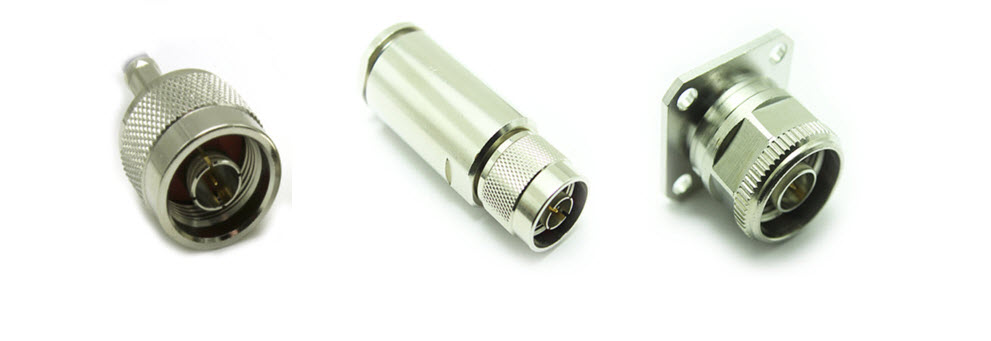

Det finnes både vanlige rette han konnektorer, og vinklet varianter. Rette varianten er mest brukt, men i installasjoner hvor det er utfordringer med plass kan vinklet konnektor benyttes som et godt alternativ og er plassbesparende. En vinklet konnektor gir noe mer tap enn en rett, noe som kan være viktig å ta hensyn til ved installasjon. Som regel ikke en stor utfordring, med mindre man jobber helt i yttergrensen på hva konnektoren er spesifisert til å håndtere. N han kommer for direkte kabelmontering, adapter og for chassis montering.

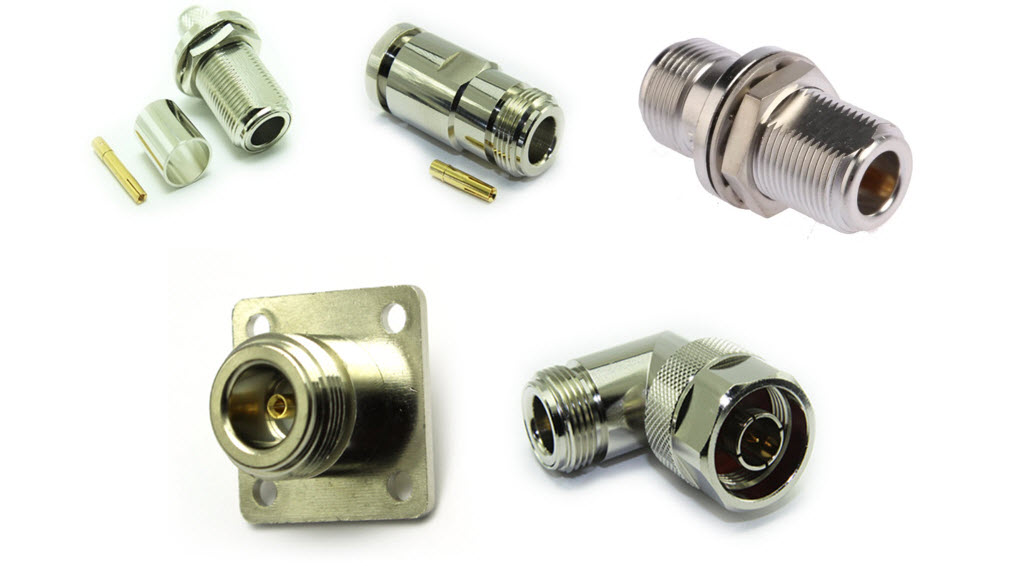

Hun varianten av N, kommer også enten som chassis variant eller monteres direkte på kabel. Chassis varianten er beregnet for å monteres i et panel eller boks. Selve signalet kommer via senterleder, og jordingen oppnås via panelet og hvor konnektoren er festet med en mutter. Chassis konnektorene kommer enten som en hun/hun adapter eller som clamp, krymp og lodding.

Terminering

Det er forskjellige termineringsmetoder når det kommer til N konnektorer, hvor de ulike har fordeler og ulemper. Den mest vanlige er krymp og clamp i litt mindre grad. Uansett metode er det viktig med korrekt avisolering og klargjøring av konnektor. I utgangspunktet er N-konnektor en av de aller enkleste grensesnittene å jobbe med, da det kun er 1 senterleder og skjerm som skal terminers.

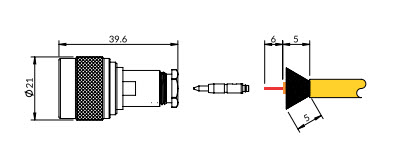

Clamp metoden er mye benyttet, og her er det ikke behov for en krympetang for selve termineringen av ytterhylsen. Senter-pin plasseres på senter-leder, sjekk at den er montert korrekt, lodd fast eller krymp senter-pin og monter resten av konnektor delene. Alt sammen skrues fast med hjelp av en fastnøkkel. Avisoleringsdimensjonene vil variere mellom de forskjellige produsentene, og selve prosessen kan også vaiere noe, så viktig av man alltid leser monteringsveiledningen hver gang.

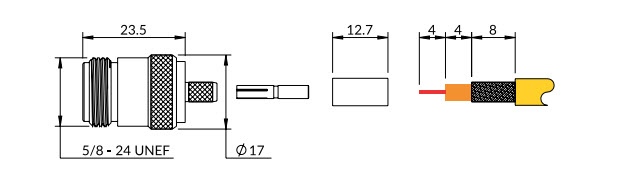

Krymp er det mest anvendte termingeringsmetoden for N, og utføres enkelt med korrekt verktøy. Selve prosessen består i at man trer innpå senter-pin og kryper denne fast. Og at ytterhylse krympes på ytterskjerm av kabelen. Det er viktig å benytte korrekt konnektor i henhold til kabel da fysiske dimensjoner varierer her. Noen produsenter leverer senter-pin som er beregnet til å loddes fast på senterleder, sjekk alltid datablad hva som er den korrekte fremgangsmetoden.
