Bredde på fiberkontakter, med eller uten trekkøye

I forskjellige fibertrekkinger kan det være nyttig å kjenne til bredden på forskjellige fiberkontakter. Nedenfor har vi ført opp størrelsen på LC, SC-kontakter duplex og simplex

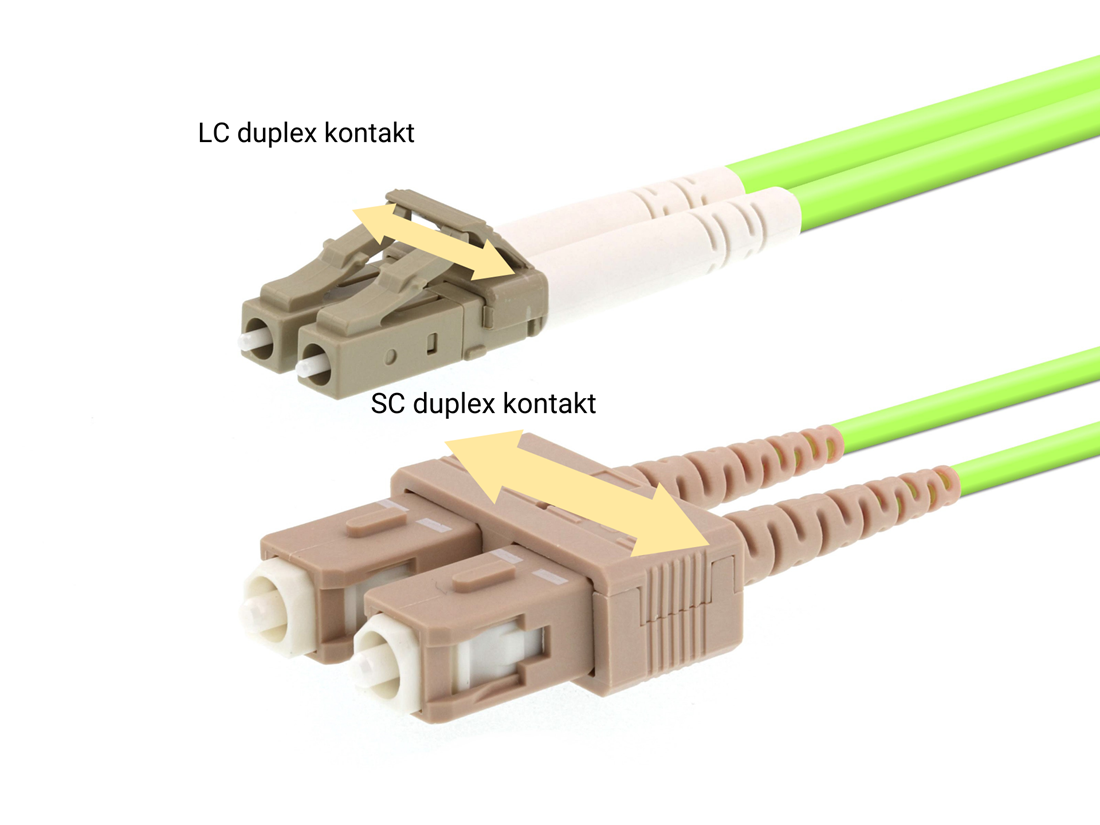

Bredden på LC og SC, som er de vanligste fiberkontaktene.

  • LC Duplex: 12 mm
  • SC Duplex: 16 mm
  • LC Simplex: 6 mm
  • SC Simplex: 8 mm

Ved fibertrekking er kontakten både den bredeste og den skjøreste delen av kabelen, noe som fører til at kabelen ofte blir ødelagt nettopp der.

Fiberkabelen bør utstyres med et trekkøye hvis den skal trekkes i rør, gjennom en vegg eller et gulv, samt over lengre strekninger på en kabelstige. Husk også at hver kurve/bend/krok på røret gjør det vanskeligere å trekke kabelen!

Det er ikke enkelt å anbefale størrelsen på rør, siden hver installasjon er unik. En tommelfingerregel er å legge på rundt 4–5 mm for å kunne dra gjennom en fiberkabel med trekkøye.

I tillegg til selve fiberkontaktene bygger også stripsene en del. De brukes til å feste trekkøyet i kabelen.

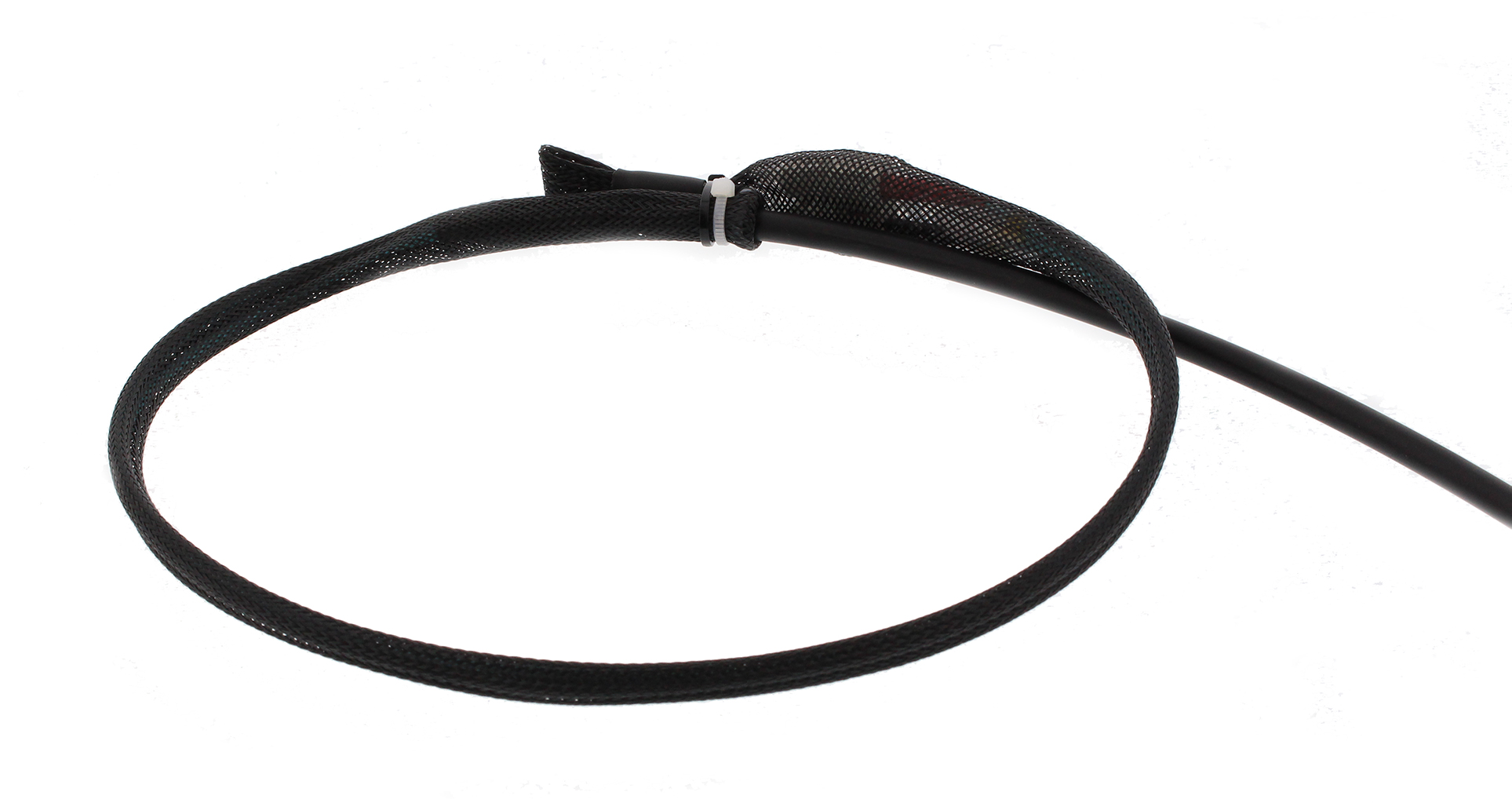

Ved for eksempel installasjon i rør av kabel med LC duplex-kontakt og trekkøye må rørets innvendige diameter være minst 16 mm. Fiberkablage_dragögla.jpg
