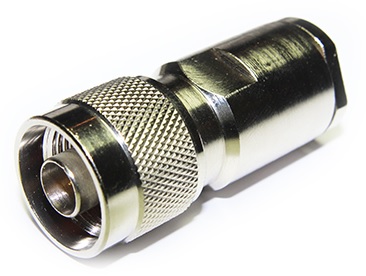

N Plugg LMR-400 solder top hat clamp

Vare.nr 20108727

N Plugg LMR-400 solder top hat clamp

N Plugg LMR-400 solder top hat clamp. N konnektor til LMR400, RG8, Belden 9913, TZC50032. Koax N-overganger N konnektorer er et robust grensesnitt med gjenger for rask og stabil montering. Finnes i både 50 ohm og 75 ohm varianter. 50 ohm benyttes opp til 11 GHz og 75 ohm opp til 3 GHz signaler. N grensesnittet er en mellomstor størrelse av coax konnektorer. N type når de er montert oppnår man IP67 tetthet. Les mer

Varianter

Tilgjengelighet webshop 4 st
Levering 1-2 dager
Butikk, Bergen 1 st
155 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    N Type 50 ohm loddeklemme rett plugg. Den gullbelagte senterkontakten er loddet eller krympet, og fletten og jakken er festet med en topphattklemme. Den ytre kontaktkroppen er nikkelbelagt. Egnet for bruk med LMR-400 og lignende kabler i gruppe.

    N Type 50 ohm er en robust skruekoblet, mellomstor serie med kontakter, med versjoner tilgjengelig for bruk opptil 11 GHz. N Type koblingsgrensesnitt er i henhold til Mil 30912 og er forseglet til IP67 når sammenkoblet.





    Spesifikasjon

    Elektrisk spesifikasjon

    Impedans 50 Ohm

    Frekvensområde 11GHz

    Dielektrisk tåle spenning 1500 Veff

    Isolasjonsmotstand 5000 M-Ohm

    Mekanisk spesifikasjon

    Designstandard IEC 61169-8

    RoHS3-kompatibel Ja

    Senterkontakt Avslutningslodd

    Ytre kontakttermineringsklemme

    Paringssykluser 500

    Kontaktretensjon 27N min

    Kabelretensjon 220N min

    Vekt 71,1g

    Paringskraft 6,6Ncm maks

    Frakoblingskraft 6,6Ncm maks

    Anbefalt koblingsmutter Moment 170Ncm Maks

    Miljøspesifikasjon

    Driftstemperatur -55 til +155 grader C

    IP-klassifisering (sammenkoblet) IP68

    Materialer

    Senterkontakt Messing

    Ytre kontakt messing

    Isolator PTFE

    Skruekobling Mutter Messing

    Pakning silisium

    Sentrum Kontakt Plating Gull

    Ytre kontaktplettering nikkel

    Pakkestørrelse 1

  • Lære mer

    • N konnektor

      N konnektoren er en av verdens mest anvendte RF konnektorer innen mange ulike bransjer. Den er solid og robust utformet for å tåle høy effekt og dekker et stort frekvensområde. Siden den er en del fysisk større enn f.eks en annen klassiker som BNC, er N konnektoren meget populær blant de tykkere kablene og de nye lavtaps variantene.

  • Teknisk spesifikasjon

    Kabeltyp
    LMR400
    Impedans
    50 Ohm
    LSZH
    No
    DNV godkänd
    No
    Terminering
    Clamp
    Chassis
    No
