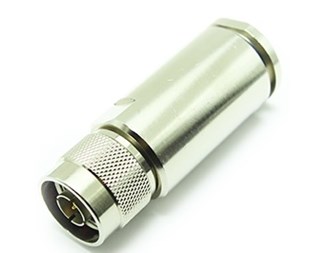

N plugg LMR-600 easy fit top hat clamp

Vare.nr 20108726

N plugg LMR-600 easy fit top hat clamp

N plugg LMR-600 easy fit top hat clamp Koax N-overganger. N konnektorer er et robust grensesnitt med gjenger for rask og stabil montering. Finnes i både 50 ohm og 75 ohm varianter. 50 ohm benyttes opp til 11 GHz og 75 ohm opp til 3 GHz signaler. N grensesnittet er en mellomstor størrelse av coax konnektorer. N type når de er montert oppnår man IP67 tetthet Les mer

Varianter

Tilgjengelighet webshop 4 st
Levering 1-2 dager
Butikk, Bergen 12 st
231 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    N Type 50 ohm plugg med Easy Fit-montering som ikke krever spesialverktøy. Senterlederen til kabelen skyves hjem og gripes av den gullbelagte kontakten. Fletten og jakken er fastklemt. Egnet for bruk med LMR-600 og lignende kabler.

    N Type 50 ohm er en robust skruekoblet, mellomstor serie med kontakter, med versjoner tilgjengelig for bruk opptil 11 GHz. N Type koblingsgrensesnitt er i henhold til Mil 30912 og er forseglet til IP67 når sammenkoblet.



    Impedans 50 Ohm

    Frekvensområde 11GHz

    Dielektrisk tåle spenning 1500 Veff

    Isolasjonsmotstand 5000 M-Ohm

    Mekanisk spesifikasjon

    Designstandard IEC 61169-8

    RoHS3-kompatibel Ja

    Senterkontakt Oppsigelse Easy Fit

    Ytre kontakttermineringsklemme

    Paringssykluser 500

    Kontaktretensjon 27N min

    Kabelretensjon 220N min

    Vekt

    Paringskraft 6,6Ncm maks

    Frakoblingskraft 6,6Ncm maks

    Anbefalt koblingsmutter Moment 170Ncm Maks

    Miljøspesifikasjon

    Driftstemperatur -55 til +155 grader C

    IP-klassifisering (sammenkoblet) IP68

    Materialer

    Senterkontakt Fosforbronse

    Ytre kontakt messing

    Isolator PTFE

    Skruekobling Mutter Messing

    Pakning silisium

    Sentrum Kontakt Plating Gull

    Ytre kontaktplettering nikkel

    Pakkestørrelse 1

  • Lære mer

    • N konnektor

      N konnektoren er en av verdens mest anvendte RF konnektorer innen mange ulike bransjer. Den er solid og robust utformet for å tåle høy effekt og dekker et stort frekvensområde. Siden den er en del fysisk større enn f.eks en annen klassiker som BNC, er N konnektoren meget populær blant de tykkere kablene og de nye lavtaps variantene.

  • Teknisk spesifikasjon

    Kabeltyp
    LMR600
    Impedans
    50 Ohm
    LSZH
    No
    DNV godkänd
    No
    Terminering
    Clamp
    Chassis
    No
