Merking og Etikettering

Praktisk guide til kabelmerking og dokumentasjon

En godt utført kabelmerking gjør det mulig å raskt identifisere kabler, tilkoblinger og funksjoner i et system. Merkingen skal være lett å lese, logisk oppbygd og kunne spores – selv lenge etter at installasjonen er fullført. Dette er grunnlaget for en sikker, effektiv og veldokumentert installasjon.

Dokumentasjon

En av de viktigste delene for å lette installasjon, feilsøking og fremtidig utvidelse er å gi hver kabel og enhet et unikt ID. Dette gjør det enkelt å følge en forbindelse fra start til slutt og se hva som hører sammen. Når det er tid for å oppgradere nettverket eller bytte utstyr, blir det også mye enklere å vite nøyaktig hva som finnes og hva som må bestilles.

Dokumentasjonen bør inneholde opplysninger som:

  • Kabel- og enhets-ID
  • Hvor kabelen begynner og slutter (enhet og port)
  • Kabeltype og lengde
  • Eventuelle kommentarer, for eksempel om kabelen brukes til PoE, internett, forbindelser mellom bygninger eller andre funksjoner

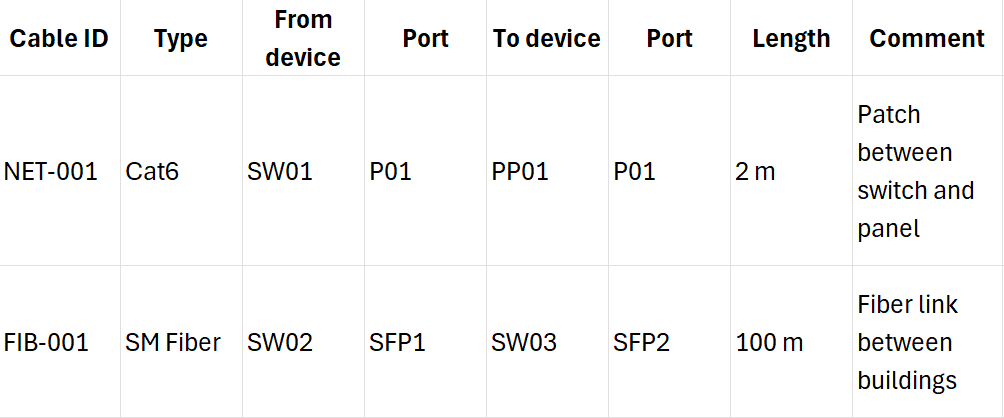

Alt samles med fordel i et regneark eller i et dokumentasjonsprogram, der man raskt får oversikt. Et enkelt eksempel på hvordan en slik tabell kan se ut:


Med en slik struktur finner man raskt riktig kabel, ser hvor den går og hvilken funksjon den har. Dersom noe må byttes ut, vet man dessuten nøyaktig hva som skal erstattes.

Holdbarhet

Selv den beste etiketten mister funksjonen sin dersom den ikke monteres riktig. Rengjør kabelen grundig før merking, og unngå å feste etiketter på kalde, fuktige eller støvete overflater. For bøyde kabler eller trange områder er fleksible materialer som vinyl eller nylon ofte best.

Standarder som:
(Klikk på standarden for å komme direkte til ISO/IEC/SIS)

ISO/IEC

14763-5:2025
14763-2:2019

EN/SIS/SS

50290-4-1
50174-2
50290-2-27

stiller krav til at etiketter skal tåle temperatur, UV-stråling og slitasje, og fortsatt være lesbare etter flere år i normal drift. I praksis handler det imidlertid om å tilpasse merkingen til miljøet.

Materialegenskaper – bruk

Hvis kablene skal være plassert i et tøffere miljø – enten det er marint, industrielt, transport, gruver eller ekstreme temperaturer – må man tilpasse seg deretter. Høy luftfuktighet, vibrasjoner, temperatursvingninger, flammehemming, kjemikalier, støv osv. kan ha stor innvirkning på holdbarheten til både kabel og merking. For å få best mulig resultat kreves litt forarbeid for å finne den riktige løsningen. Eksempler på vanlige etikettmaterialer og deres egenskaper:

Papir:

For innendørs bruk, enkel merking

Polyester:

Fukt- og kjemikalieresistent, kjent for trykkbarhet og tydelighet

Polyetylen:

Temperatur- og miljøbestandig, sterk klebeevne

Polyimid:

Ekstremt motstandsdyktig mot varme og kjemikalier, vanlig ved merking av kretskort

Polypropylen:

Motstandsdyktig mot vann og kjemikalier, god balanse mellom kostnad og holdbarhet

Metallisert polyester:

Tåler utendørs bruk og kjemikalier, har metallisk finish og estetisk utseende

Vinyl:

Fleksibel og værbestandig – både inne og ute, sitter godt på bøyde overflater

Polyolefin:

Tydelig, tåler ekstreme temperaturer og motstandsdyktig mot falming og slitasje

Nylon:

Høy klebeevne og bøyelighet, egner seg for alt fra kontrollpaneler til merking av prøver med flytende nitrogen

Mange materialer overlapper hverandre, men hvert materiale har sine styrker. Det kan være fristende å velge den billigste etiketten, men hvis den ikke tåler miljøet, risikerer man at merkingen falmer eller løsner lenge før kabelen byttes ut.

Plassering av merking

Merkingen bør plasseres nær kontakten, men fortsatt være lett å lese ved feilsøking eller ved inn- og utkobling. Dersom kablene sitter tett, kan det være lurt å plassere etiketten noen centimeter lenger unna, for eksempel 10–15 cm, slik at merkingen er synlig uten å måtte flytte på noe. For lengre kabler er det bra å gjenta merkingen med jevne mellomrom – ved hver kanal, rack eller annen overgang – slik at kabelen kan identifiseres også midt på strekningen.

Struktur på merkingen

Kabler, akkurat som enheter, bør ha et unikt og logisk ID for enkel sporing.
Eksempel:

• NET-001 – første nettverkskabel

Dokumentasjonen viser hvor den går og hva den brukes til.
En mer funksjonsbasert løsning kan inneholde informasjon som:

• GR1-AP1 – Grupperom 1, Aksesspunkt 1
• 1G-PoE – 1 Gbps, Power over Ethernet

Med denne typen merking ser man direkte på kabelen hva den gjør og hvor den går – uten å åpne dokumentasjonen.

Feilsøking

Før eller siden oppstår driftsstans. Det kan skyldes brudd, flytting eller en skadet kabel. Med et tydelig merkingssystem og dokumentasjon kan man spare mye tid. Med test- eller sertifiseringsinstrumenter ser man raskt hvor feilen ligger. Siden hver kabel og enhet har et ID, er det enkelt å følge opp hvilke punkter som allerede er testet. Bruker man i tillegg funksjonsbasert merking, kan man ofte bytte kabel direkte uten å dobbeltsjekke. Ha gjerne noen ekstra kabler klare, så minimeres nedetiden og systemet kan startes opp igjen på få minutter. (Ikke glem å merke dem på nytt og dokumentere endringen.)

Oppsummering

Riktig kabelmerking er en grunnleggende del av et strukturert nettverk.
Ved å dokumentere grundig, velge riktig materiale og plassere merkingen smart får du et system som er lett å vedlikeholde, feilsøke og bygge videre på.

Vil du vite mer om kabelmerking, anbefalinger og valg av etikett?
Ikke nøl med å kontakte oss allerede i dag.

Vi er enkle å nå via chat, e-post eller telefon: 08 52 400 700.
