Dette er Modbus
Modbus er en kommunikasjonsstandard som brukes til å overføre data mellom enheter innen industriell automatisering og prosesskontroll. Protokollen ble først utviklet av Modicon (nå Schneider Electric) på 1970-tallet og er i dag en av de vanligste standardene innen sitt felt.
Det finnes flere forskjellige varianter av Modbus-protokollen, som varierer i hvordan de overfører data og hvilke enheter de er designet for å brukes med og når i tide de skjedde. De vanligste variantene er: Modbus RTU, Modbus ASCII og Modbus TCP.
Modbus RTU
Dette er den desidert mest brukte varianten av Modbus. Det er en binær protokoll som overfører data i en serie biter over RS-485 eller RS-232 (også RS422) seriell kanal. Modbus RTU bruker en Master-Slave (eller multi-drop) arkitektur der en enhet fungerer som hovedenhet og sender forespørsler til andre enheter som deretter fungerer som underordnede enheter. Opptil 30 slaveenheter kan kobles til en master, 1 master og 31 slaver for å være nøyaktig, men bare en om gangen kan kommunisere.
Modbus RTU er også den raskeste serielle varianten av Modbus-protokollen med en overføringshastighet mellom 300bps (bits per sekund) og 115,2 kbps. Maksimal avstand mellom enhetene varierer avhengig av overføringshastigheten, men den kan være opptil 1200 meter.
Modbus ASCII
ASCII-varianten (American Standard Code for Information Interchange) av Modbus er originalen og overfører data som en serie biter, men i ASCII-format. Det brukes sjelden i dag, men forekommer i svært gamle systemer. Overføringshastigheten er bare 19.2kbps, men den maksimale avstanden er den samme, opp til i beste fall 1200 meter.
Modbus TCP
Den mer moderne varianten der Modbus-protokollen sendes over et standard Ethernet-nettverk. Modbus TCP brukes oftest i moderne industrielle nettverk der Ethernet er den primære kommunikasjonsmetoden. Dette gjør at Modbus TCP kan overføre data med høyere hastigheter enn Modbus RTU og Modbus ASCII, samme hastighet som gjeldende nettverkshastighet. Siden det er Ethernet, har du de samme fordelene og begrensningene som for all annen nettverkstrafikk, altså 100m på kobberkabel, men mange kilometer på fiber og også trådløst og mobilt.
Renessanse for Modbus i solcelleanlegg
Solceller er installert stort sett overalt i dag. For å overvåke og administrere omformerens ytelse brukes smarte målere ofte til å gi sanntidsdata om mengden energi som genereres og forbrukes.
En vanlig metode for kommunikasjon mellom omformere og smartmåleren er Modbus. Det er imidlertid flere utfordringer med å bruke Modbus i solcellepanelinstallasjoner:
Begrenset avstand
Modbus har en begrenset rekkevidde, vanligvis kortere enn 1200 meter, noe som kan være et problem i større solcelleanlegg der omformere og strømmålere kan spres over et større område.
Begrenset båndbredde
Modbus har begrenset båndbredde, noe som kan gjøre det vanskelig å raskt overføre store mengder data. Dette kan være et problem når du prøver å overvåke og administrere ytelsen til flere omformere samtidig. I tillegg begrenser Modbus-protokollen fleksibiliteten til datakommunikasjon på grunn av master-slave-konseptet som bare tillater en "master" å starte kommunikasjonen. Slaveenhetene kan bare svare på anrop, ikke ringe seg selv.
Støy
Modbus er sårbar for elektromagnetisk interferens (EMI), som kan forårsake kommunikasjonsfeil og tap av data. Dette kan være et spesielt problem i solcelleanlegg, hvor det kan være et høyt nivå av EMI fra solcellepanelene selv.

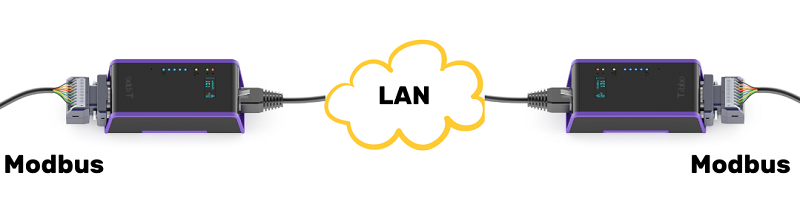

Modbus til Ethernet
I lys av de ovennevnte begrensningene kan det lett innses at avstanden mellom et frittstående solcelleanlegg og stedet der strømmåleren må monteres, kan være lengre enn Modbus kan håndtere. I tillegg er grensesnittet tregt og relativt følsomt for elektromagnetisk interferens, og derfor gir en overgang til Ethernet flere fordeler. Delvis en mer robust kommunikasjonsprotokoll og delvis alle de forskjellige mulighetene med Ethernet via kobber, fiber eller trådløst.
Noen andre fordeler havner også på Ethernet-kontoen, for eksempel:
Forbedret sikkerhet
Ethernet er sikrere enn Modbus, som kan bidra til å beskytte mot uautorisert tilgang til solcelleinstallasjonen.
Enklere integrering
Ethernet er en mye brukt protokoll, som kan gjøre det lettere å integrere fotovoltaiske installasjoner med andre systemer og teknologier.
Fjernstyring
Ethernet muliggjør fjernstyring av solcelleinstallasjonen, noe som kan redusere behovet for vedlikehold og support på stedet.
Alt i alt, selv om Modbus kan være et nyttig kommunikasjonsmiddel mellom omformere og smarte målere i solcellepanelinstallasjoner, er det ikke uten enkelte utfordringer. Konvertering av Modbus til Ethernet kan bidra til å møte disse utfordringene og gi et mer pålitelig og fleksibelt kommunikasjonsmiddel.
Her kan du lære mer om Modbus
Hvis du vil vite mer om datainnsamling, utvidelse av forskjellige grensesnitt eller har spørsmål om datakommunikasjon, kontakt oss umiddelbart! Det er enkelt å komme i kontakt med oss på chat, e-post og telefon: +46 (0) 8 52 400 700.
Ikke gå glipp av artikler i kunnskapsbanken, abonner på nyhetsbrevet
© Copyright 2023-04-28. Innholdet er beskyttet i henhold til loven om opphavsrett.
PS. For de som virkelig vil lese seg opp på detaljene, ta en titt her. DS.
