Kryssreferanse elektriske uttak og kontakter

Verdensherredømme, «not invented here» og edle ambisjoner om å forenkle kan være årsakene bak alle disse ulike betegnelsene vi ser på strømuttak og kontakter. Grisetryne, Schuko, IEC, DIN, NEMA, VDE – ja, hvordan i all verden skal man vite hva som er hva? Det skal vi finne ut av nå!

At ulike land streber etter verdensherredømme – eller i det minste markerer sitt revir – merkes ikke bare i den daglige nyhetsstrømmen, men kommer også tydelig til uttrykk i hvilke felles retningslinjer og standarder man velger å adoptere. Selvfølgelig hadde det vært best for forbrukeren om alt elektrisk utstyr globalt brukte én felles standard, men slik har det virkelig ikke blitt. I stedet har vi et knippe forskjellige som har fått fotfeste i ulike regioner, noe som har gjort denne artikkelen nødvendig. Det ble faktisk så komplisert at vi ikke fant det mulig å få med alle inn i samme tabell, og valgte derfor å dele dem opp i to forskjellige. Men først et anekdotisk tilbakeblikk.

IEC (International Electrotechnical Commission)

For å tilrettelegge handel og eliminere “verdens alle spesialkontakter” begynte IEC allerede på 1930-tallet å skissere universelle normer. Resultatet ble blant annet CEE-serien (europakontakter A–O) og senere det selvstendige systemet IEC 60320 for apparatkontakter på kabler. Den store fordelen med IEC-modellen er dens modulære tankegang – vegguttak og apparatkabel kan byttes uavhengig av hverandre, og over hele verden finner du C13/C14-kontakten på datamaskiner og skrivere, uavhengig av om veggen bak er schuko, BS 1363 eller noe annet.

IEC 60320 – apparatkontaktene

Det kanskje aller mest utbredte kontaktsystemet i dag sitter ikke i veggen, men bakerst på strømadapteren til utstyret ditt: C7/C8, C13/C14, C15/C16, C19/C20 og de mer eksotiske C21/C22 som vi nå begynner å se stadig oftere i datasentrene våre. Hver variant er temperaturklassifisert (T70, T120, T155) for å tåle alt fra radioapparater til kraftige serverhaller. Dette systemet er en genial idé – du trenger aldri å fundere på om laptop-laderen passer, bare at den interne innkoplingen (inlet) i apparatet matcher kabelen.

DIN EN IEC 60320 (VDE 0625-1)

Tyskland har en lang tradisjon for ekstremt nøyaktige elektriske normer, og siden 2002 er IEC 60320 adoptert som DIN-standard (med tillegget VDE 0625-1). Her spesifiseres nøyaktig hvilke plast- og metallmaterialer som kan brukes, hvor mye varme som kan genereres ved kontaktpunktene, og til og med hvor mange inn- og uttrekningssykluser en kontakt kan tåle før den begynner å bli løs. Du hører selv – kanskje er det slik tyskerne har fått rykte på seg for å være grundige?

NEMA (National Electrical Manufacturers Association)

I Nord-Amerika dominerer NEMA-standarden fullstendig. De flate pinnene er lett gjenkjennelige i USA, Canada og store deler av Mexico. Systemet ble opprinnelig utviklet på 1940-tallet for å skape enhetlige spesifikasjoner som garanti for sikkerhet og utskiftbare. NEMA-kontaktene er merket med tall som 1-15 (ujordet, 15 A), 5-15 (jordet, 15 A) og helt opp til industrikraft (f.eks. 6-50 for 50 A). De rektangulære jordpinnene og den innebygde sikringen i typene 5-15/5-20 er små, men viktige detaljer som beskytter mot feilkoblinger.

Andre dominerende systemer: CEE, BS og AS/NZS

Mens NEMA hersker i Nord-Amerika og schuko/CEE i Europa, har Storbritannia sine rektangulære pinner i BS 1363-systemet (med innebygd sikring i hver kontakt), Australia/Ny-Zealand støtter seg på AS/NZS 3112 med skråstilte flate pinner, og India/UK-tidligere kolonier kan både ha BS 546 (rundstift-kontakter) og CEE. Mangfoldet er en arv fra da elektrifiseringen skjedde samtidig, men isolert, i ulike deler av verden – og i dag driver det fortsatt markedet for reiseadaptere.

Typ A–O (alfabetisk skala for vegguttak)

Da IEC og CENELEC ønsket å standardisere de nasjonale vegguttakene i Europa, innførte man en enkel alfabetisk kode – Typ A, B, C helt til O – for å unngå lange nummerserier eller forvirrende lokale betegnelser. Hver bokstav beskriver form, jording og mål på uttaket:

Typ A–B (USA/Kanada): Flate pinner, med (B) eller uten (A) jordpinne.

Typ C (Europlug): Tynne, ujordede runde pinner, tilpasset lavstrømsapparater.

Typ D–M (britisk arv/BS 546): Runde pinner i trekant, ulike diameter for 5 A (D) og 15 A (M).

Typ E/F (fransk respektive tysk – og i Norge: svensk/norsk – jording): To runde pinner + jordpinne i uttaket (E) eller jordbånd på siden (F).

Typ G (BS 1363): Trehullsuttak med innebygd sikring i kontakten – et unikt britisk sikringskonsept.

Typ H–K–J (Israel/Danmark/Sveits): Varianter med tre pinner, ulike geometriske former og jordingsmetoder.

Typ L (Italia): Tre runde pinner på linje, i to størrelser (10 A og 16 A).

Typ N (Brasil): Ligner C, men med tre runde pinner (jord i midten).

Typ O (Thailand): Tre runde pinner, liknende N men med noe annen dimensjonering.

Den alfabetiske “Typ-skalaen” gjør det enkelt å referere til et uttak uten å blande inn landsspesifikke normnummer. Når du ser “Typ F”, vet du med én gang at det handler om schuko-uttaket med jordbånd – uavhengig av om du befinner deg i Norge, Tyskland eller Spania.

Kort oppsummert:

  • NEMA binder sammen Nord-Amerika med flate pinner og enkle sikringsløsninger.
  • IEC CEE (A–O) er et felles europeisk system for vegguttak som også benytter ulike jordingsmetoder (E, F, J, K m.fl.).
  • IEC 60320 er det smidige, universelle systemet på apparatsiden (kabler og innløp).
  • DIN/VDE går i dybden på material- og holdbarhetstesting av IEC 60320-serien.

Og så finnes det fortsatt lokale varianter (BS, AS/NZS, etc.) som utfordrer den internasjonale enheten, men også viser hvor sterkt tradisjonelle valg kan leve videre i hverdagen. Ved å forstå både nasjonale uttak og apparatutløp blir det mye enklere å velge riktig kabel, strømadapter eller universalkontakt på din neste reise eller i ditt serverrack.

Av det ovenstående forstår man også at bare fordi vi illustrerer denne sammenblandingen i tabeller nedenfor, betyr det ikke at alle detaljer i de angitte standardene er oppfylt. Tabellenes hensikt er å forklare utseendet til hver standards kontakter, samt gi en rudimentær visuell forklaring på koblingen mellom utseende og standard.

proträtt till landskap_150.jpgFor best tabellvisning

  Typ Standard / IEC-betegnelse Beskrivelse Vanlige land/eksempler

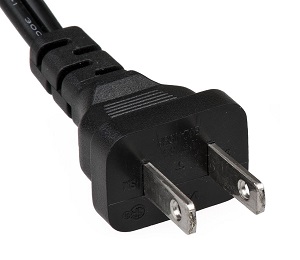

KB_referens_NEMA-1-15.jpg A NEMA 1-15 Ujordet, to parallelle flate pinner USA, Canada, Japan, Mexico

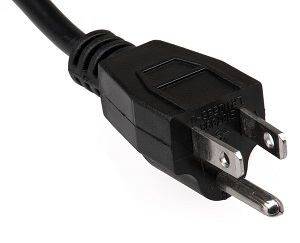

KB_referens_NEMA-5-15.jpg B NEMA 5-15 Jordet, to flate pinner + rund jordpinne USA, Canada, Mexico, deler av Mellom-Amerika

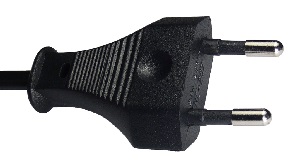

KB_referens_CEE7-16.jpg C CEE 7/16 (Europlug) Ujordet, to tynne runde pinner (4 mm Ø) Store deler av Europa (inkludert Norge og Sverige), Asia, Afrika

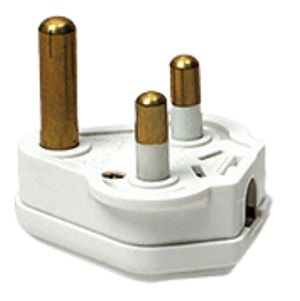

KB_referens_BS 546 15 A.jpg D BS 546 5 A Ujordet, tre solide runde pinner i trekant India, Sri Lanka, Nepal

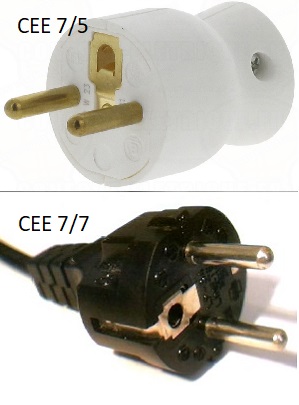

KB_referens_CEE7-5_CEE7-7.jpg E CEE 7/5 Jordet, to runde pinner + innvendig jordpinne Frankrike, Belgia, Polen, Tsjekkia, Slovakia

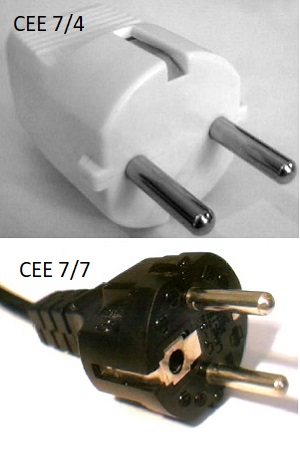

KB_referens_CEE7-4_CEE7-7.jpg F CEE 7/4 (Schuko) Jordet, to runde pinner + jordbånd på sidene Tyskland, Østerrike, Nederland, Spania, Sverige, Norge

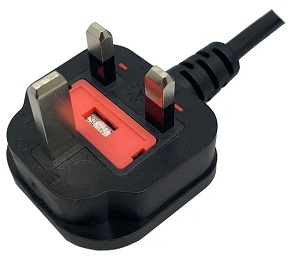

KB_referens_BS1363.jpg G BS 1363 Jordet, tre rektangulære pinner med innebygd sikring Storbritannia, Irland, Malta, Malaysia, Singapore

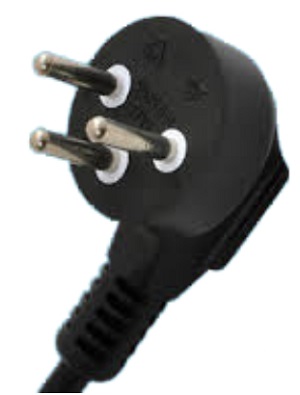

KB_referens_SI32.jpg H SI 32 Jordet, tre flate pinner i oppvinklet V-form Israel, Vestbredden, Gazastripen

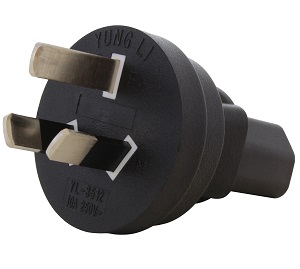

KB_referens_AS_NZS3112.jpg I AS/NZS 3112 Jordet, to skråstilte flate pinner + flate jordpinne Australia, New Zealand, Kina, Argentina

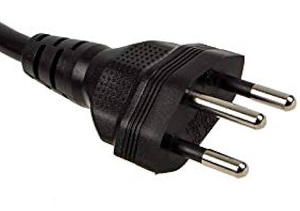

KB_referens_SEV1011.jpg J SEV 1011 Jordet, tre runde pinner Sveits, Liechtenstein

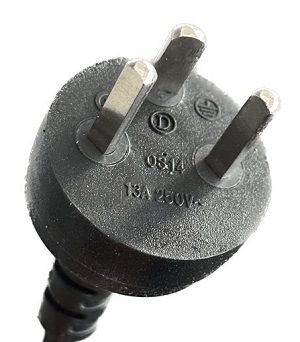

KB_referens_DS 60884-2-1.jpg K DS 60884-2-1 Jordet, tre runde pinner (sentral jordhylse) Danmark, Grønland

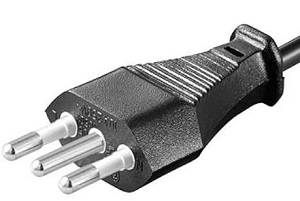

KB_referens_CEI 23-16.jpg L CEI 23-16 Ujordet/jordet, tre runde pinner på linje (10 A/16 A) Italia, Chile, Eritrea

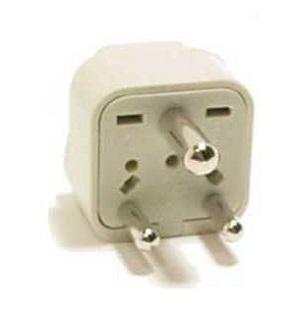

KB_referens_BS546.jpg M BS 546 15 A Ujordet, tre kraftige runde pinner (15 A-variant) Sør-Afrika, Lesotho, Eswatini, India (tunge laster)

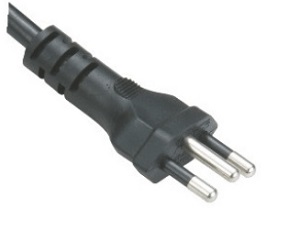

KB_referens_ABNT NBR 14136.jpg N ABNT NBR 14136 Jordet, tre runde pinner (4 mm Ø, 4,8 mm Ø, jord) Brasil

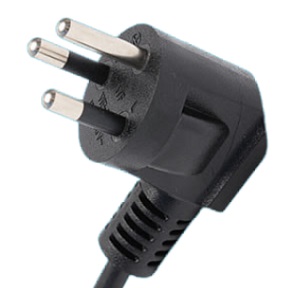

KB_referens_TIS 166-2549.jpg O TIS 166-2549 Jordet, tre runde pinner Thailand

Årsaken til at CEE 7/7 er oppført både under Typ E og Typ F, er at CEE 7/7 egentlig ikke er en egen type vegguttak, men en kombinert han-plugg som passer både i E-uttakene (CEE 7/5) og i F-uttakene (CEE 7/4). Altså:

  • Vegguttak: CEE 7/5 (Typ E) og CEE 7/4 (Typ F)
  • Plugg: CEE 7/7 (hybridpluggen med både hull for jordpinne og sidejordkontakter)



  IEC 60320 Bruksområde Merkestrøm / Spenning Maks pinnetemp. DIN-standard (temperaturklasse)

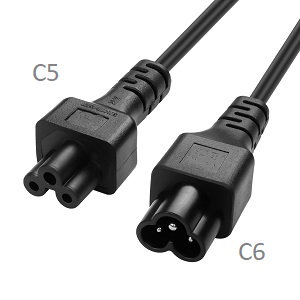

KB_referens_C5-C6.jpg C5/C6 Jordet “cloverleaf” for bærbart utstyr (f.eks. laptop) 2,5 A, 250 V 70 °C DIN EN IEC 60320-1 VDE 0625-1, T70

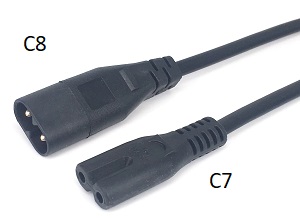

KB_referens_C7_C8.jpg C7/C8 Ujordet «figur-8» for lett utstyr 2,5 A, 250 V 70 °C DIN EN IEC 60320-1 VDE 0625-1, T70

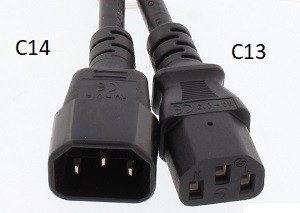

KB_referens_C13-C14.jpg C13/C14 Jordet standard (datamaskiner, skjermer m.m.) 10 A, 250 V 70 °C DIN EN IEC 60320-1 VDE 0625-1, T70

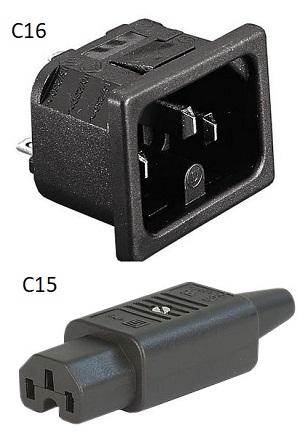

KB_referens_C15-C16.jpg C15/C16 Varmebestandig variant (f.eks. vannkoker) 10 A, 250 V 120 °C DIN EN IEC 60320-1 VDE 0625-1, T120

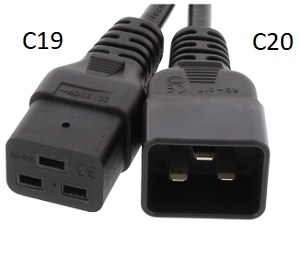

KB_referens_C19-C20_2.jpg C19/C20 Tyngre belastninger (servere, PDU-er) 16 A, 250 V 70 °C DIN EN IEC 60320-1 VDE 0625-1, T70

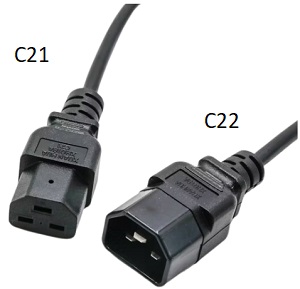

KB_referens_C21-C22.jpg C21/C22 Meget høy temperatur (f.eks. varmekabel) 16 A, 250 V 155 °C DIN EN IEC 60320-1 VDE 0625-1, T155

Direktronik lagerfører ikke alle disse kablene og kontaktene, men kan som regel raskt fremskaffe den typen du trenger. Ta kontakt med oss – vi kan det meste om kabler og har erfaring fra en mengde prosjekter innen et bredt spekter av områder. Vi er dessuten enkle å nå og svarer direkte på chat, e-post eller telefon: +47 55 50 91 50

Husk også å lese artikler i kunnskapsbanken og abonnere på nyhetsbrevet
