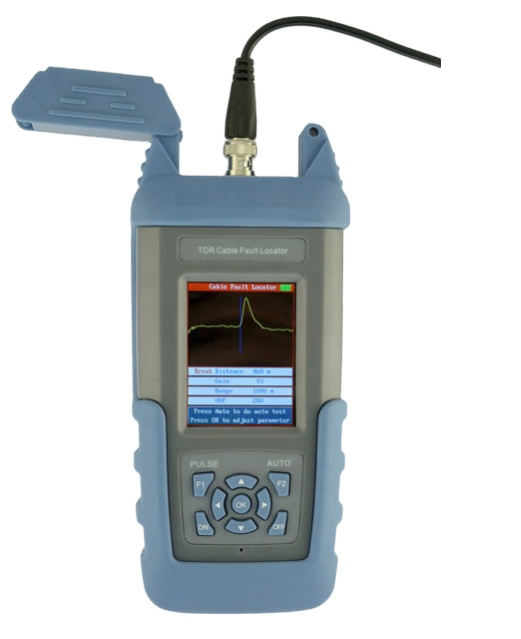

Felsøking av KOAX-nett med TDR

Felsøking av KOAX-nett er en avgjørende oppgave innen telekommunikasjon og overføring av signaler. For å opprettholde pålitelig og feilfri kommunikasjon er det nødvendig å kunne identifisere og lokalisere problemer i KOAX-kabler og nettverk. En av de mest effektive verktøyene for denne oppgaven er bruk av TDR (Time-Domain Reflectometry) - en teknikk som gir dyp innsikt i kabelens tilstand. Denne artikkelen vil utforske TDR-målinger, deres prinsipper, historie og de uvurderlige bidragene de gir til felsøkingen av KOAX-nett. Vi vil også se på hvilken data som kan hentes fra TDR-målinger og hvordan denne informasjonen kan brukes til å opprettholde optimal ytelse og pålitelighet i KOAX-nettverk. Så la oss dykke inn i verden av TDR og oppdage hvordan det kan bidra til å holde KOAX-nett i toppform.

TDR (Time-Domain Reflectometry) Måling: En Dypdykk i Prinsipper og Bruksområder

Innledning

Time-Domain Reflectometry, eller TDR, er en måleteknikk som har revolusjonert måten vi analyserer og diagnostiserer problemer i elektriske og elektroniske kretser, kabler og overføringssystemer på. Dette kraftige verktøyet gir innsikt i tidsdomenet, noe som gjør det mulig å nøyaktig måle og lokalisere feil eller avvik i en kabel eller en ledning. Denne teknikken har røtter tilbake til tidlig telekommunikasjon og har utviklet seg over tid for å bli en avgjørende komponent innenfor mange tekniske områder. I det følgende skal vi utforske hva TDR er, dets historie og de verdifulle innsiktene som kan oppnås gjennom en TDR-måling.

Hva er TDR?

TDR, Time-Domain Reflectometry, er en målemetode som bruker elektromagnetiske pulser for å evaluere en elektrisk eller elektronisk struktur, vanligvis en koaksialkabel eller en overføringsledning. Teknikken er basert på prinsippet om at signaler reflekteres tilbake (eller forplantes) ved alle overganger, avslutninger eller feil langs kabelen. Ved å analysere hvordan disse refleksjonene varierer over tid, kan TDR nøyaktig bestemme lengden til og naturen av eventuelle feil eller forbindelser langs kabelen.

Historie og Utvikling

Historien om TDR-målinger går tilbake til tidlig på 1900-tallet da telegraf- og telefonindustrien sto overfor utfordringer knyttet til signaloverføring og kabler. Det var imidlertid ikke før på 1950-tallet at teknikken begynte å ta form. TDR ble opprinnelig utviklet for å diagnostisere kabler og ledninger innen telekommunikasjon, der signaler måtte sendes over lange avstander med minimal tap eller forstyrrelse.

Siden den gang har TDR-teknikken gjennomgått flere iterasjoner og forbedringer, inkludert økt bruk av digitale signalprosessorer og avansert programvare for å behandle og tolke måleresultatene. Den har nå spredt seg utover telekommunikasjon og brukes innen områder som datanettverk, elektriske nettverk, luftfarts- og romindustrien, samt bilindustrien.

Hva kan man få ut av en TDR-måling?

En TDR-måling gir en rekke verdifull informasjon om en kabel eller en ledning. Her er noen av de viktigste parameterne og dataene som kan trekkes ut:

  1. Kabellengde: TDR kan nøyaktig måle lengden på en kabel eller en ledning. Dette er nyttig for å fastslå nøyaktig hvor eventuelle feil eller avvik oppstår.

  2. Impedansvariasjoner: TDR kan oppdage og kvantifisere endringer i kabelens impedans, noe som er viktig for å identifisere overganger eller feil.

  3. Refleksjonsfaktor: Ved å analysere refleksjonene i tidsdomenet kan TDR måle refleksjonsfaktoren ved eventuelle overganger eller feil langs kabelen. Dette gir informasjon om hvor mye av den opprinnelige signalet som reflekteres tilbake.

  4. Kabelens karakteristiske impedans: TDR kan brukes til å fastslå kabelens karakteristiske impedans, noe som er viktig for å sikre riktig tilpasning av kabelen i en gitt applikasjon.

  5. Lokalisering av feil: En av de mest kraftige aspektene ved TDR er evnen til å lokalisere feil, inkludert kortslutninger, åpne kretser og kabelbrudd. Ved å analysere tidsmønsteret av refleksjonene kan TDR fastslå nøyaktig hvor feilen oppstår.

  6. Kabelkapasitet og tap: TDR kan brukes til å måle kabelens kapasitet og analysere signalens tap langs kabelen, noe som er avgjørende for å vurdere signalens integritet og overføringskapasitet.

Konklusjon

TDR-målinger har utviklet seg til å bli en avgjørende teknikk innen elektronikk, telekommunikasjon og en rekke andre tekniske områder. Ved å bruke prinsippet om tidsdomenereflektometri kan TDR gi detaljerte og nøyaktige innsikter i elektriske og elektroniske systemer, noe som gjør det mulig å diagnostisere problemer og forhindre feil. Teknikken har en fascinerende historie og har kontinuerlig utviklet seg for å møte de økende kravene innen moderne teknologi. TDR er derfor et uvurderlig verktøy for alle som jobber med elektronikk, nettverk og kommunikasjonssystemer der pålitelig signaloverføring er av største viktighet.
