Matrix, en videoswitch med mange triks

Hva er egentlig forskjellen mellom Splitter, Scaler, Switch og Matrix for video, og når bør jeg velge det ene eller det andre? HDMI er det mest brukte grensesnittet for å sende videosignaler fra kilder som spillkonsoller, mediespillere/TV-bokser og datamaskiner, som deretter sender signalet videre til TV-er og skjermer. Men det finnes situasjoner der man vil veksle mellom flere kilder og/eller flere mottakere eller endre signalet og lignende, og da trenger man annet utstyr, for eksempel videoswitcher, scaler og matrix

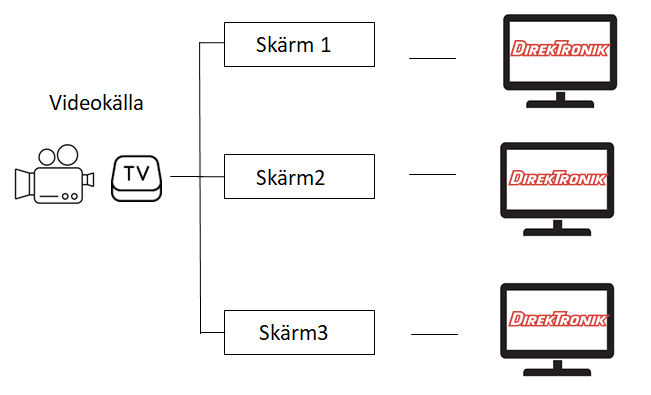

Splitter – deler opp et HDMI-signal i flere identiske signaler

En videosplitter som brukes for å overføre en video- og lydinngangskilde til to eller flere utganger. Siden deling av video- og lydsignal kan forverre kvaliteten på bildet eller lyden, er enkelte splittere også utviklet for å «styrke» signalet for å motvirke dette.

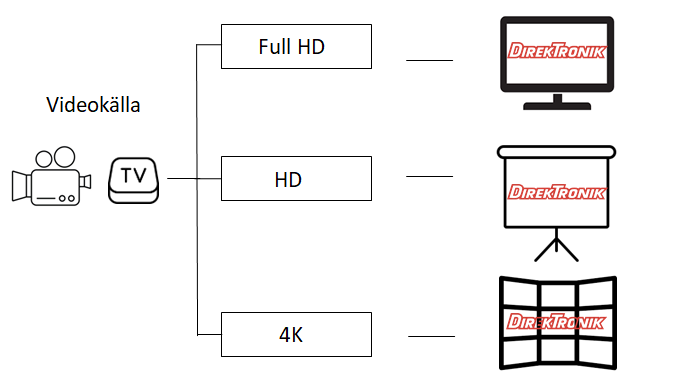

Scaler – en signalomformer som endrer et bildeformat og/eller en oppløsning til et annet bildeformat og/eller en annen oppløsning.

En videoscaler er et system som kan konvertere videosignaler fra én oppløsning til en annen. Den øker eller reduserer inngangsoppløsningen for videoutmating ved det angitte forholdet. Enheter for videoskalering kan være interne eller eksterne. De brukes til en rekke oppgaver, som sending, bildebehandling, videoeffekter og videoovervåkning. Mange videoswitcher og matriser har innebygd skaleringsfunksjon.

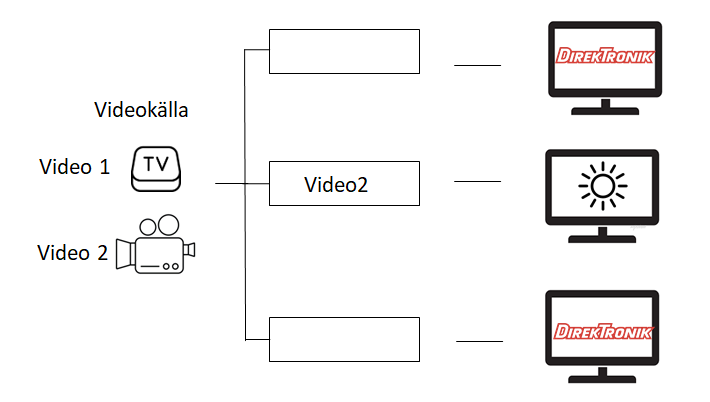

Switch – kan motta flere innkommende signaler og sende ett av dem videre til en bildeskjerm

En HDMI-switch brukes for å enkelt bytte mellom flere innkommende signaler og vise ett om gangen på bildeskjermen, mens alle signalene fra hver kilde er aktive. Det er mye enklere enn å bytte kabel på skjermen når man skal bytte mellom for eksempel spillkonsoll og mediespiller. Byttet gjøres enkelt med knapper på frontpanelet eller via en fjernkontroll, hvis det medfølger. Modellnavnene forklarer ofte hvor mange porter enheten har. Navnet inneholder for eksempel 3x1, 4x1 og så videre, avhengig av antall kilder som kan kobles til en TV/skjerm.

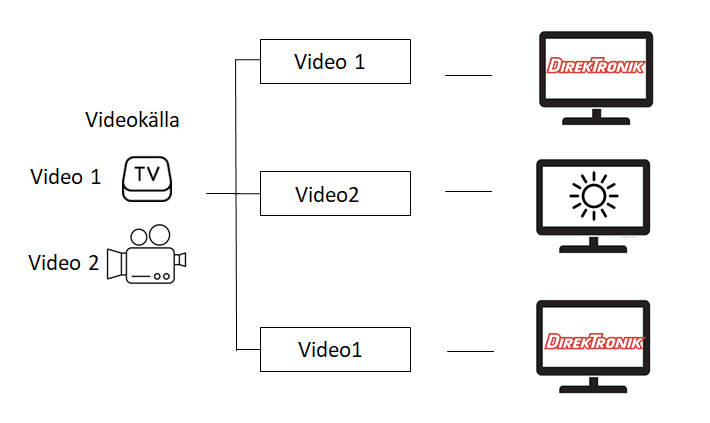

Matrix – håndterer både flere innkommende og flere utgående signaler

En HDMI Matrix kan sammenlignes med en kombinasjon av HDMI-switch og HDMI-splitter, siden den kan koble flere skjermer til flere kilder. Det vil si at den støtter samtidig og uavhengig veksling mellom flere enheter på begge sider. På den måten kan du veksle mellom flere kilder og skjermer om gangen, og derfor kalles de av og til for HDMI Switch/Matrix eller Switcher.

Med en fleksibel matriseveksel kan flere skjermer dele flere kilder, og det er en god løsning for å kunne skjule de forskjellige HDMI-signalkildene og bare ha HDMI Matrix synlig, som også kan fjernstyres. Valgfri utgang kan velge valgfri inngang, noe som gir stor frihet i hvordan man fordeler og enkelt viser samme signal på flere utganger.

Bedre Matrixer har det man kaller sømløs switching. Det betyr at ved veksling trenger ikke EDID (Extended Display Identification Data) å forhandles på nytt, siden det allerede er lagret og klart, noe som eliminerer det korte øyeblikket med svart bilde når man bytter kilde. Hvis skjermene har forskjellig oppløsning, vil HDMI-signalet sendes ut med den laveste felles oppløsningen. Grunnen til det er at EDID-håndtrykket krever at enheten sender ut et identisk signal til alle skjermene. Hvis enheten ikke støtter sømløs veksling, kan det løses med en HDMI EDID-emulator, en praktisk liten enhet som gir bildekilden korrekt informasjon om TV-en/skjermen selv om den er frakoblet av og til.

Enkelte Matrix-veksler kan suppleres med separate mottakere. De kalles Matrix-forlengere. De finnes i varianter med én inngang og fire utganger (1x4), fire innganger og fire utganger (4x4), samt åtte innganger og åtte utganger (8x8). Avhengig av modell kan de samarbeide med opptil åtte mottakere og forlenge 4K @ 60 Hz med opptil 70 meter (mottaker kjøpes separat).

Videoswitcher med støtte for HDBaseT

HDBaseT™ er en teknologi som leverer høyoppløst video, lyd, Ethernet-nettverk, styresignaler, USB og 100 W strøm over én nettverkskabel av typen Cat6 eller bedre, i opptil 100 meter.

I Direktroniks brede produktportefølje finner du en multifunksjonell HDBaseT-switch med en rekke forskjellige innganger, som USB-C (Type-C), VGA samt HDMI opptil 2.0. Den støtter utgående HMDMI og HDBaseT samtidig. I tillegg finnes det en matriseveksel som kan samarbeide med fire mottakere og forlenge 4K @ 60 Hz med opptil 70 meter, 4x4 HDBaseT HDMI2.0 Matrix-forlenger. Den har fire HDMI-innganger og fire HDBaseT-utganger med fire HDMI Loop-utganger for lokal skjermspeiling.

Det lille ekstra …

Det er viktig å kontrollere spesifikasjonene og kompatibiliteten for å få størst mulig nytte av systemet. Er det behov for støtte for multivisning/HDMI-skjermsegmentering der flere bilder kan kombineres på flere forskjellige måter på en skjerm? Trenger man forskjellige lydutgangformater og lydsignalfunksjoner, som for eksempel DTS-HD Master Audio, Dolby TrueHD eller Atmos? Må enheten klare nedskalering, slik at man for eksempel kan velge 4K eller nedskalert til 1080p for utgangen, eller er det viktig med avansert administrering via nettgrensesnitt (GUI), RS232 eller TCP/IP?

Andre ting det kan være viktig å kontrollere, er hva senderen og mottakeren støtter, for eksempel HDMI-standard (1.4, 2.0, 2.1) og oppløsning (4K, Ultra-HD, Full-HD). Har den bildeforbedring via HDR (High Dynamic Range) «bredt dynamisk område», og har den støtte for HDCP 2.2, som kreves for å få bilde i det nye 4K-formatet fra både strømmetjenester og Ultra HD Blu-rayspillere.

4K eller 4K2K

Digital-TV og filmindustrien bruker vanligvis forskjellige 4K-oppløsninger. For medieprodukter innen TV- og forbrukerbransjen er 3840 x 2160 (4K UHD) den dominerende 4K-standarden, men film- og kinobransjen bruker 4096 x 2160 (DCI 4K). Siden UHD TV-er ikke kan oppnå denne 4K-standarden på grunn av færre horisontale piksler, brukes av og til begrepet 4K2K.

Benytt deg av vår kunnskap om løsninger for AV og multimedia og om produkter som splittere, switcher, scaler, matriser og HDMI-forlengere, samt hvordan aktive optiske kabler kan øke avstanden og hastigheten mellom vanlige HDMI-enheter. Kontakt oss allerede i dag, våre råd koster ikke noe ekstra, de inngår i prisen.
