Speile seriellporter

En funksjon som det av og til er behov for, men som det ikke har funnet en dedikert løsning for, er muligheten til å distribuere et seriellsignal over nettverket til flere mottakere samtidig. Som en klassisk «Y-kabel», for de som husker så langt tilbake, men nå grenseløst via Ethernet-tilkoblede device servers. Les hvordan du kan gjøre det.

Det virker som om seriellporten har uendelig mange liv. Til tross for utallige forsøk på å utrydde den med USB og device servicers og «virtual com ports» lever den i beste velgående som et slags uhelbredelig virus. Det finnes så mange forskjellige versjoner også: RS232, RS422, RS485, Modbus, Profibus og sikkert enda flere som kan kategoriseres som serielle dataporter.

Nå er det takket være en spesiell programvare i en av våre device servers, Modbus/TCP i Device Master, at vi kan tilby denne distribusjonsfunksjonaliteten der sendende utstyr kan sende samme data til mange mottakere samtidig. En type seriell splitter, eller portspeiler, eller hva vi nå skal kalle funksjonaliteten.

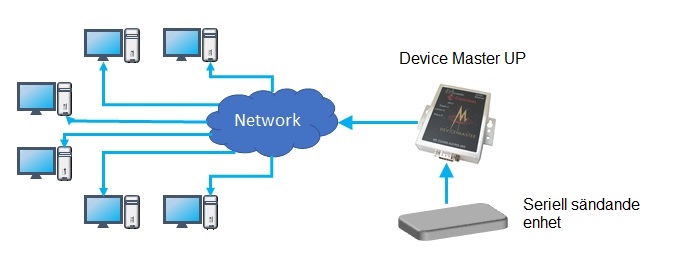

Illustrasjonen over viser hvordan data fra en seriell enhet kan speiles ti seks enkeltstående vertsdatamaskiner. Da gjøres kommunikasjonen via en TCP-basert seriell programvare eller via virtuelle COM-porter med programvaren «Secure Port Redirector», som kan lastes ned gratis.

Hvis det kreves en fullstendig maskinvarebasert løsning, har vi to konfigurasjoner som ikke krever vertsdatamaskiner eller virtuelle COM-porter.

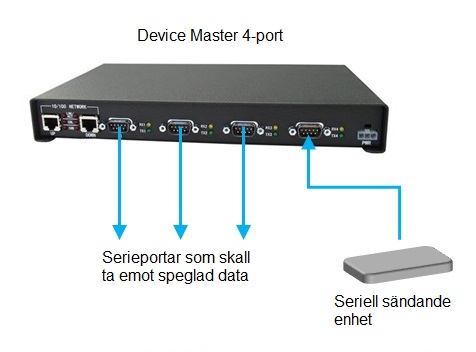

Ved å bruke en Device Master-enhet med fire porter speiles data fra port fire i dette eksempelet til portene en til tre. Data sendes altså fra port fire til portene en til tre internt i DeviceMasters interne TCP-tilkoblinger. Her kreves det ingen nettverkstilkobling.

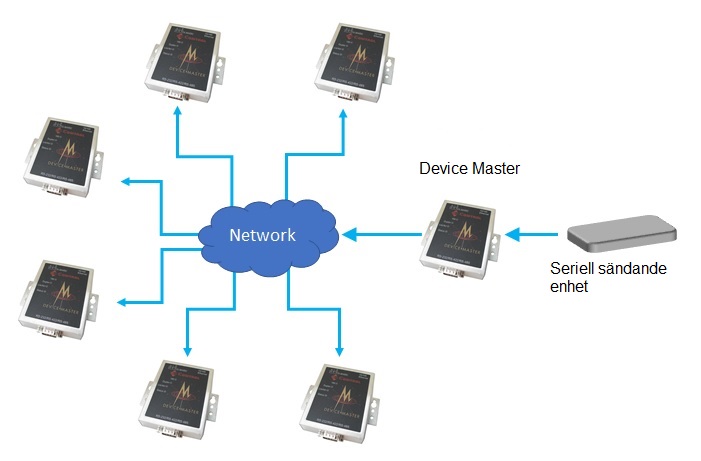

Til slutt har vi et eksempel på en distribuert seriell splitter som gjør at en seriellport kan speiles hvor som helst i nettverket.

Ved å koble til inntil seks DeviceMaster-enheter med én port ved hvert sluttpunkt til samme nettverk som enheten som sender, kan vi konvertere tilbake til serielle data igjen. Men man bør huske på at hvis seriellportene som mottar også får informasjon fra andre sendere, for eksempel hvis noen ved et uhell har koblet seg til seriellporten, vil ikke enheten kunne se forskjell på dataflytene, noe som fører til at data kan bli blandet. Dette kan man unngå ved hjelp av andre tiltak, men det er prisen man må betale for åpenheten i løsningen.

Ta kontakt hvis du har spørsmål om serielle løsninger. Vi har hatt erfaring med slike siden de kom til verden, og vi har mange spennende produkter både i og utenfor det ordinære utvalget.
