Datasenter og serverhaller

Fiberkontakter og sliping

Når man skal velge type kontakt for fiberen, snakkes det om ulike utførelser, for eksempel LC UPC eller LC APC. I teksten nedenfor forklarer vi begrepene rundt fiberkablers sliping.

Fiberoptiske kontakter brukes for å koble sammen kabler eller for å koble til optiske sendere/mottakere, og det er utviklet mange typer kontakter for fiberkabler. Til singlemode-nettverk er det først og fremst FC- og SC-kontakter som har blitt brukt, og til multimode har kontaktene ST og SC blitt brukt. LC-kontaktens bedre presisjon og mindre størrelse har ført til at den med tiden har overtatt. Fordelen med størrelsen gjør blant annet at den passer direkte i SFP/SFP+-moduler for 1/10 GB nettverk.

LC-kontaktenes historie

LC står for Lucent Connector og ble utviklet av Lucent Technologies som svar på ønsker fra deres Telco-kunder, som trengte en liten kontakt med lavt tap. Senere ble LC-designen standardisert i EIA/TIA-604-10, og nå tilbys den også av andre produsenter.

Fordeler med LC-kontakten

Det er gode grunner til hvorfor LC er anbefalt kontakt for nettverk med høy ytelse. LC-kontakten likner på en miniversjon av SC-kontakten og låner den delte hylsen med et beslag (vanligvis keramisk). LC-kontakten har en skyv-inn-og-lås-funksjon som gir trygg mekanisk stabilitet når den optiske fiberkabelen skal kobles til patchepaneler eller direkte i aktive enheter.

Hylsestørrelsen hos LC er 1,25 mm, som er mindre enn halvparten av SC-kontaktens 2,5 mm. LC-kontakten er spesifisert til å klare minst 500 monteringer og har et typisk optisk tap på 0,25 dB. En ytterligere ekstra funksjon med LC-kontakten er at med visse versjoner så kan hylsen roteres etter at kontakten er montert mot fiberen, og det kan gi ytterligere ytelsesforbedringer. LC-kontakten gir høy tetthet samtidig som tapet er lite.

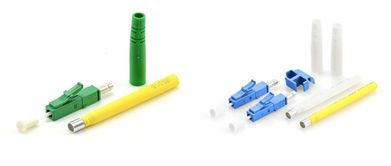

APC simplex-UPC Duplex i to deler

På bildet over vises APC Simplex og APC Duplex i deler.

LC-kontaktens bruksområder

LC-kontakten brukes til mye innen gigabitoverføringer og er standard på Cisco SFP/SFP+-moduler. Nedenfor vises noen eksempler på hva LC-kontakten brukes til:

  • Telenett
  • Lokale nettverk
  • Databehandlingsnettverk
  • Kabel-TV
  • Fiber hjem
  • Eiendomsdistribusjon

For å oppfylle markedets behov finnes det en rekke forskjellige typer av LC-kontakter. Det første man må ta hensyn til, er hvilket media som brukes: singlemode- eller multimodefiber. LC-kontakten kan brukes både til enkeltfiber simplex eller til doble fibre duplex, siden kontakten fungerer med begge alternativene. Det neste man må ta hensyn til, er hvordan fiberen er slipt.

Hva er PC-, UPC- og APC-sliping?

Når du skal velge type LC-kontakt, så snakker man om ulike utførelser som LC UPC polished fiber optic connector eller LC APC fiber optic connector. Hva betyr egentlig PC, UPC og APC? Teksten nedenfor forsøker å forklare dette.

LC-kontakt

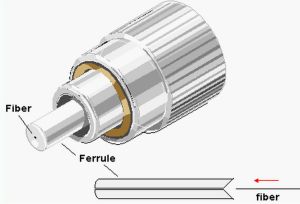

PC (physical contact), UPC (ultra physical contact) eller APC (angle physical contact) er forskjellige, men betegnelsene beskriver hvordan hylsen sammen med fiberen er slipt.

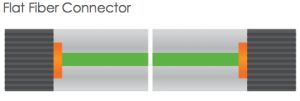

I motsetning til kobberkabler med kobbertråd i kontaktene, er fiberoptiske kontakter utført i keramikk, de ulike kontaktene har forskjellige størrelser og lengde. Slipingen kan også være forskjellig. For å bedre forstå hvorfor vi har UPC- og APC-sliping, kan vi begynne med den opprinnelige fiberoptiske kontakten. Den har flat overflate og er også kjent som flatkontakt (se bildet nedenfor). Når to flate fiberkontakter parres, dannes det en naturlig luftspalte mellom de to overflatene på grunn av små feil i dem. Overflatens refleksjon i flate kontakter er rundt –14 dB eller ca. 4 %. PC-kontaktene ble laget for å løse dette problemet.

LC4

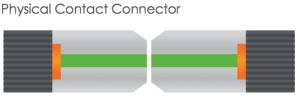

 I PC-kontakten der de to fibrene møtes på samme måte som i den flate kontakten, er endeflatene polert slik at de blir lett buet. Dette eliminerer luftspalten og tvinger fibrene i kontakt med hverandre. Refleksjonen blir rundt –40 dB. Dette bildet viser to endeflater for PC-kontakt.

LC5

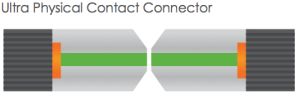

UPC-kontakten har vanligvis en blåfarget kropp og er en forbedring av PC-kontakten med bedre overflatefinish (som vises på det neste bildet) av en forlenget polering. Overflatens speiling av UPC-kontakten er rundt –55 dB, noe som er lavere enn for en vanlig PC-kontakt. UPC-kontakten brukes ofte til digitalt, CATV og i telefonsystemer.

LC6

PC og UPC har pålitelige og lave inngangstap. Refleksjonen avhenger av fiberens overflatefinish. Jo bedre fiberforsterkingsstruktur, desto lavere refleksjon. Hvis PC- og UPC-kontakter ofte kobles til og fra utstyret, vil refleksjonen bli verre. En APC-kontakt får ikke slike problemer. Den kontaktens refleksjoner påvirkes ikke av gjentatte til- og frakoblinger.

LC7

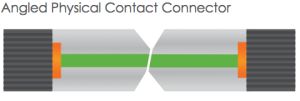

APC-kontakten har vanligvis grønn kropp med en ende som fortsatt er buet, men som er vinklet til bransjestandardens 8 grader (vises på bildet over), noe som gjør det mulig å også ha skjeve tilkoblinger. Lyset som rettes tilbake til kilden, reflekteres ut i fibermantelen på grunn av den vinklede endeoverflaten. APC-hylser gir returtap på –65 dB. Enkelte programmer er mer følsomme for returtap enn andre som krever APC-kontakter, for eksempel FTTx og radiofrekvens-applikasjoner (RF). APC-kontakter brukes også ofte i passive optiske applikasjoner da mange av disse systemene også bruker RF-signaler for å levere video.

OBS! Ikke bruk APC-kontakter til PC- eller UPC-utstyr siden de kan bli skadet.

PC for multimode, UPC og APC for singlemode, simplex- og duplexkontakt.

PC, UPC eller APC på den fiberoptiske kontakten? Svaret er at det kommer an på. Å velge riktig kontakt for et fibernett kommer an på ting som nettverksdesign og funksjon, men hvis man vil ha en optimalisert funksjon, så lønner det seg å komme til bunns i spørsmålet i hvert tilfelle.

Direktronik tilbyr et bredt utvalg av fiberoptisk tilkobling samt profesjonelle optiske nettverksløsninger, og du kan alltid spørre oss på telefon, e-post eller chat.
