Når lyset tar nødutgangen – sannheten om fiberbøy, bølgelengder og flyktig lys

Selvfølgelig vet du at mesteparten av dataen vår i dag går gjennom fiberoptikk på deler av strekningen, selv om de siste meterne til skrivebordet ditt som oftest fortsatt er kobberkabel. At data i en kobberkabel ikke påvirkes nevneverdig av små bøy langs veien virker rimelig, men hvordan er det med fiber da? Og er det egentlig ikke ganske fascinerende at lys i det hele tatt kan bøye seg? Bli med når vi ser nærmere på bøyeradius og hvilken betydning den har i praksis.

At lys kan bøye seg, forutsa jo Albert Einstein allerede i sin generelle relativitetsteori tidlig på 1900-tallet. Men her snakker vi om innkapslet lys – en lysleder. En skjør og tynn glass­tråd som bærer vår digitale verden på sine skuldre. Men selv lys har sine grenser. Bøy fiberen for skarpt, og signalet som en gang beveget seg elegant gjennom kjernen, begynner å lekke ut som røyk fra en sprekk i eksosrøret.

Hva skjer egentlig når lyset «rømmer» fra fiberen, og hvorfor bryr noen bølgelengder seg mer enn andre?

Totalrefleksjon er grunnlaget for magien

I hjertet av hver fiberoptiske kabel finnes en kjerne (core) av glass med noe høyere brytningsindeks enn det omkringliggende mantellaget (cladding). Når lys sendes inn i kjernen, reflekteres det mot grenseflaten i en vinkel større enn den kritiske vinkelen. Dermed «spretter» lyset frem som mot et speil uten å forlate fiberen. Dette fenomenet kalles totalrefleksjon og er grunnlaget for at vi kan sende lys over mange mil med minimale energitap.


Når bøyningen blir for skarp

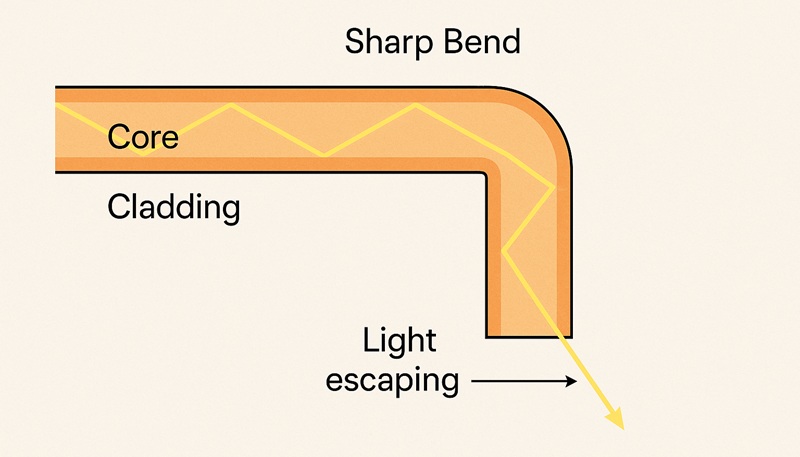

Når en fiber bøyes for mye, endres vinklene der lyset treffer mantelen. På utsiden av bøyningen kan lyset treffe i en for liten vinkel, og i stedet for å reflekteres tilbake brytes det ut av fiberen. Resultatet blir bøytap – altså optisk effekt som forsvinner ut i ingenting. Det finnes to typer: makrobøyninger og mikrobøyninger.

Makrobøyninger oppstår når fiberen bøyes med en relativt stor radius, synlige krummer eller svinger på fiberen, for eksempel når man legger den rundt et hjørne eller i en spole.

Mikrobøyninger er derimot svært små, mikroskopiske deformasjoner av fiberen, ofte forårsaket av trykk, ujevnheter eller spenninger i ytterkappen.

Mikrobøyninger kan du som installatør ikke gjøre så mye med, men de forårsaker likevel spredning eller lekkasje av lys fra kjernen til mantelen. Makrobøyningene derimot kan du påvirke – ved å minimere antallet skarpe bøyer.


Bølgelengden spiller en rolle

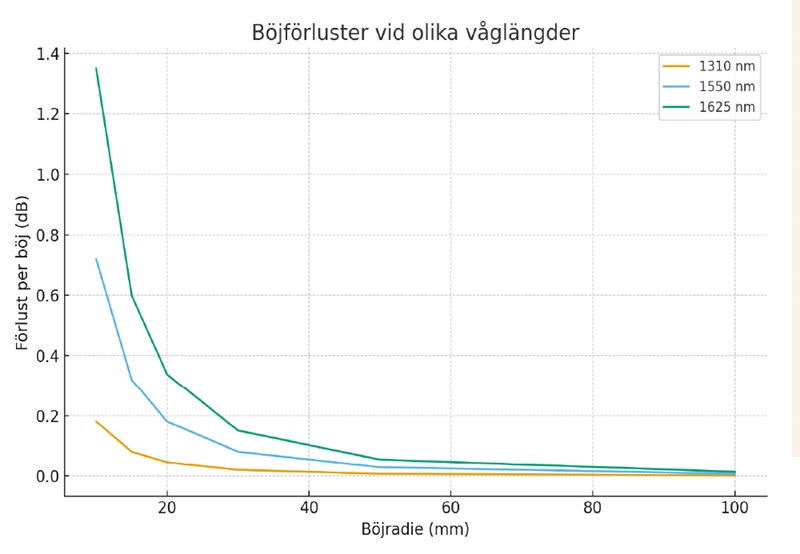

Alle lysfarger oppfører seg ikke likt i en bøyd fiber. Bølgelengden påvirker hvor lett lyset kan lekke ut. Kortere bølgelengder (850 nm, 1310 nm) holder seg tettere mot kjernens sentrum og tåler bøyer bedre, mens lengre bølgelengder (1550 nm, 1625 nm) brer seg lenger ut mot mantelen og er dermed mer følsomme for bøyning.

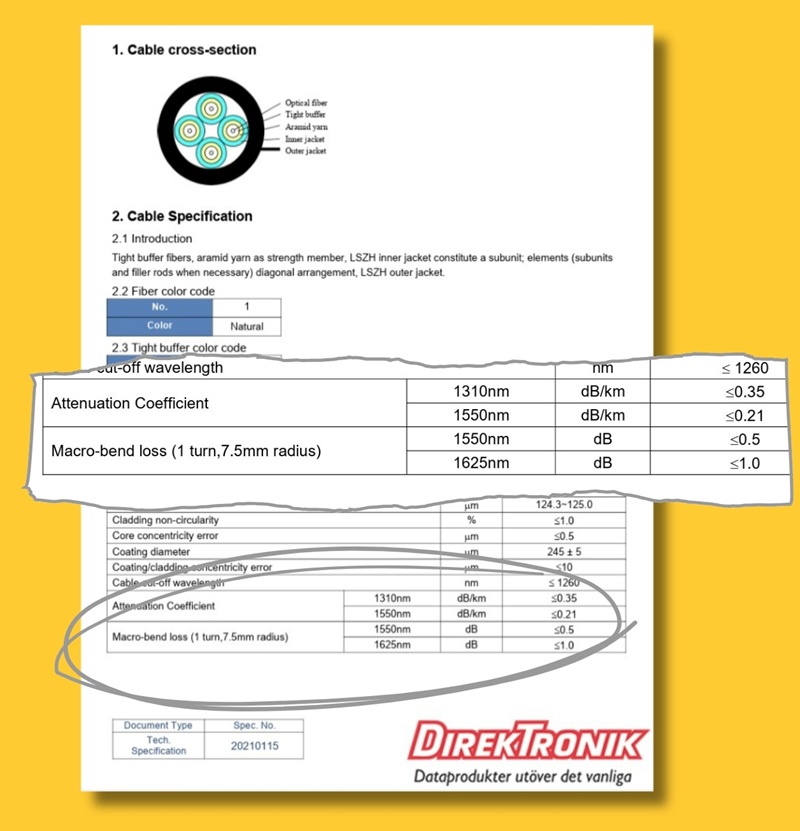

Hva betyr bøyeradiusen i databladet?

Når du leser et datablad for en fiberkabel, finner du nesten alltid en verdi som

"Minimum bending radius: 30 mm (installed) / 60 mm (during installation)"

Dette refererer som oftest til én enkelt bøy, altså at du kan bøye kabelen rundt et objekt med den radiusen uten å risikere tap eller skade.

Men om fiberen vikles flere ganger rundt et rør eller en spole, gjelder noe annet. Hver runde legger til sitt eget lille bøytap. Derfor oppgis det av og til også som

"Macrobend loss: <0.1 dB per turn @ 1550 nm, 30 mm radius"


Bøyeradius er mer enn bare et tall, det er en garanti for at lyset får fortsette sin reise uforstyrret. For skarpe bøyer, feil bølgelengde eller gjentatt oppkveiling kan alle føre til at lyset "tar nødutgangen" og forsvinner ut i omgivelsene med sterkt redusert rekkevidde som resultat.

En klok installatør vet å ikke utfordre fysikkens lover, og unngår derfor skarpe bøyer så godt det lar seg gjøre. Like viktig er å vite at den samlede effekten av alle faktorer som påvirker lyset langs veien, best avsløres med et dempningsmåleinstrument – og at man måler ved de bølgelengdene som faktisk skal brukes.

Vil du vite mer om fiber og testing, eller har du andre spørsmål om datanett og fremkommelighet, er vi enkle å nå og svarer direkte på chat, e-post eller telefon: +47 55 50 91 50

Husk også å lese artikler i kunnskapsbanken og abonnere på nyhetsbrevet

© Copyright 2025-11-05, innholdet er beskyttet i henhold til lov om opphavsrett.



Mats Backlund
Forfatter: Mats Backlund Område: Utvalg manager, produktutvikling
