Introduksjon til coax konnektor

Coax konnektorer kommer i mange ulike størrelser og utforminger. I motsetning til andre konnektorer er som regel RF coax konnektorer, som vi skal bli litt bedre kjent med her, alltid utformet som en sirkel. Tilfeldig eller ikke?

De forskjellige coax konnektorene vil sammen med passende coax kabler gi oss en skjermet kobling. Som regel er det god skjerming på overføringen det som er gjentagende når vi velger coax konnektorer i motsetning til andre koblinger som er mer åpne og mer mottakelig for støy. Dette gjør at coax konnektorer finner man i bruksområder som militæret, industri, overvåking, transport, fjernsyn og hjemmebruk. De er også mye benyttet i testinstrumenter som f.eks oscilloskoper.

Når vi tenker på konnektor kommer disse i mange forskjellige fysiske formater. Runde, firkantet, uskjermet, skjermet og f.eks D-typene har en rekke forskjellige pinner i parallelle rekker, mens coax konnektorene har som regel alle disse felles egenskapene:

Skjerming

Siden radiofrekvens signaler ofte kan lekke eller støye er det behov for å begrense dette mest mulig for å forhindre signaltap og sikre best mulig signaloverføring.

Sirkulær utforming

For å opprettholde den fysiske formen til kabelen de benyttes sammen med er konnektorene rund. Dette medfører at de består av en sentral pin for senterlederen av kabelen og utsiden er tilkoblet skjermen/ytterdelen av kabelen. Konnektor og kabel utfyller hverandres egenskaper mest mulig.

Karakteristisk impedans

Den karakteristiske impedansen i en coax kabel er veldig viktig, og avvik her vil medføre at signalet blir reflektert tilbake til kilden. Dette vil si at impedansen i konnektoren som benyttes må være lik som kabelen. Hvis dette ikke overholdes introduserer man en diskontinuitet som resulterer i signaltap. Jo høyere frekvens man overfører jo viktigere er dette å overholde. Ved lave frekvenser til f.eks under 250 MHz vil man ikke bli særlig påvirket. Mest vanlige impedansen for RF konnektorer er 50Ω, men noen f.eks en del bildesignaler benytter 75Ω.

Kabel varianter

Siden forskjellige typer coax kabler har forskjellige fysiske dimensjoner, har vi dermed også en rekke forskjellige coax konnektorer for å imøtekomme dette. Vi kan slå fast umiddelbart at det er en egnet coax konnektor der ute for hver enkelt coax kabel. Det vi også kan si er at f.eks på tilkoblingssiden av en BNC konnektor er den fysisk lik hver eneste gang, uansett impedans eller hvilken kabel den passer til. Men på termineringssiden vil den fysiske forskjellen variere.

Termineringsmetoder

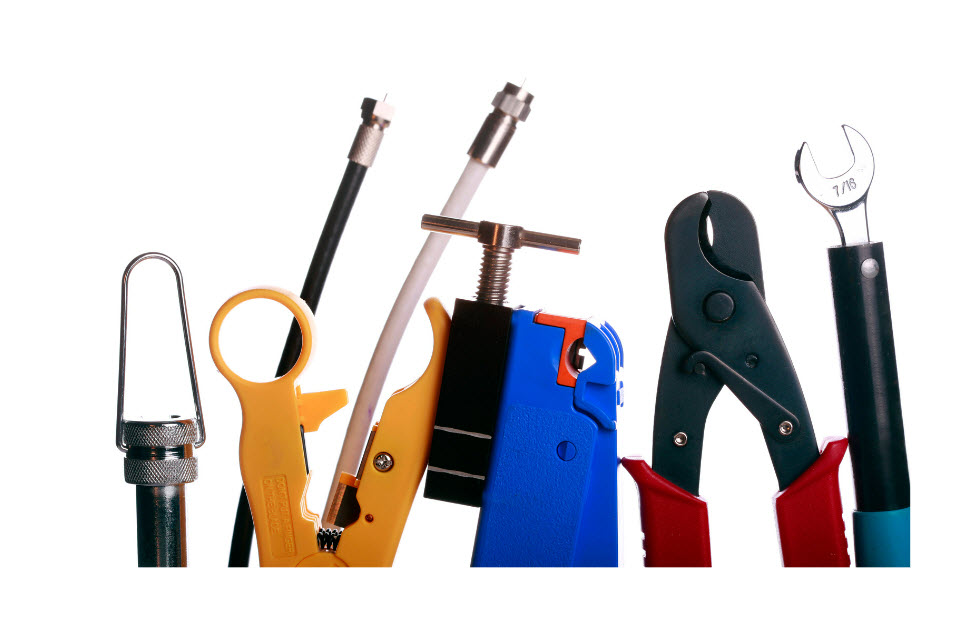

Det er en rekke forskjellige termineringsmåter man har når det gjelder coax konnektor. De vanligst er lodding (solder), krymping (crimp), skru (twist-on), verktøysfri (clamp) og komprimering (compression). Det finnes egne verktøy egnet til de forskjellige metodene.

Så i oppsummering, av det store utvalget av coax konnektorer vi benytter for RF signaler, så er det noen viktige faktorer vi alltid må huske på ved valgene våre. Impedans, frekvensområde og ikke minst fysiske størrelsesforskjeller er noen av de aller viktigste.

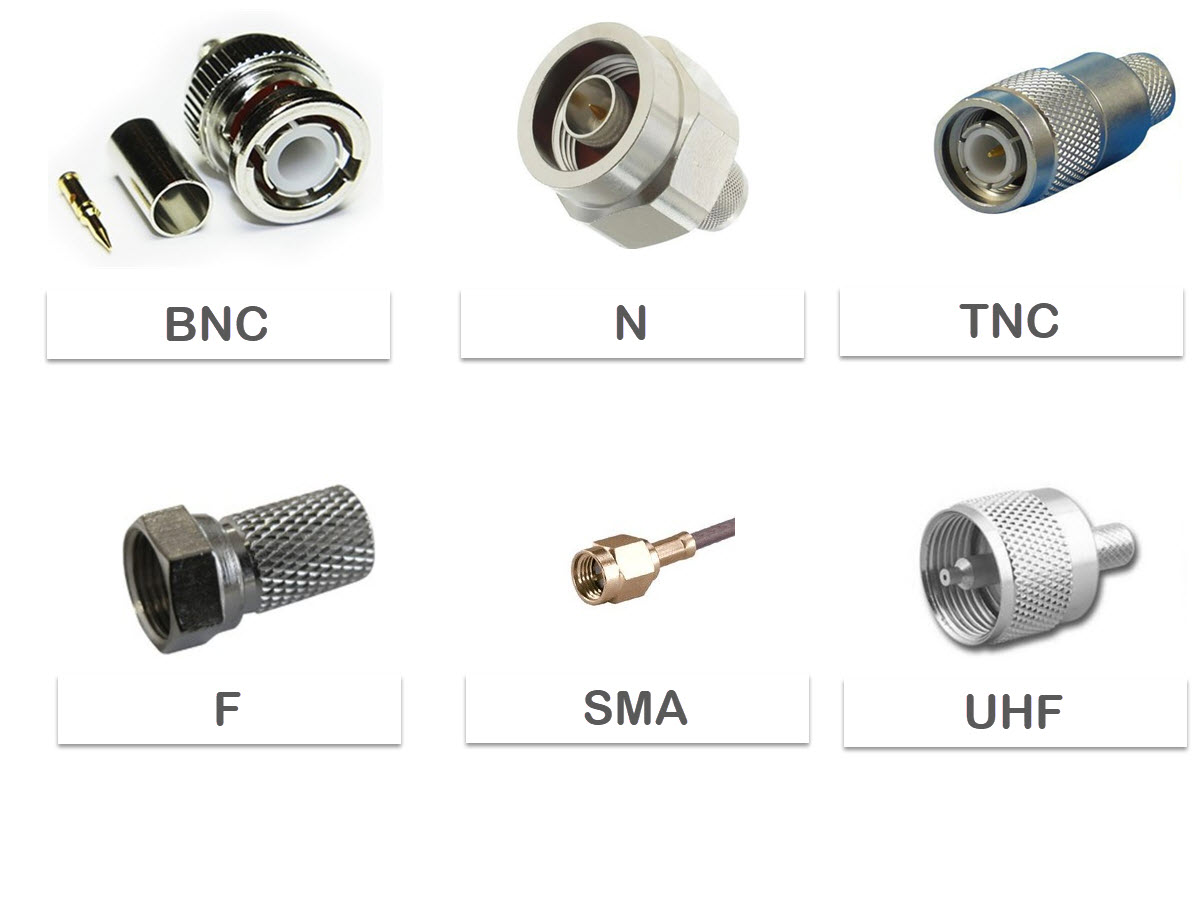

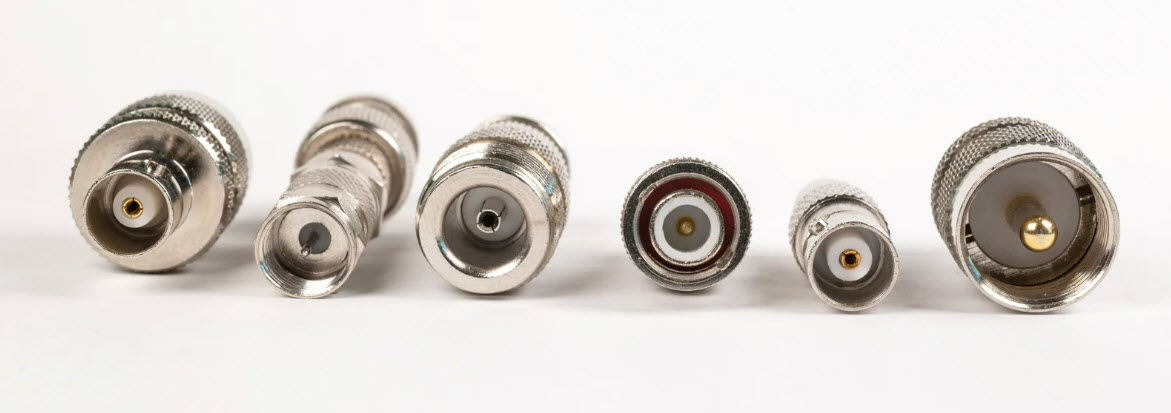

Noen av de aller mest brukte og vanlige coax konnektorene som benyttes i hele verden er:

Alle har forskjellige fysiske utforminger, styrker og svakheter. Vi vil gå litt i dybden på hver enkelt variant slik at det blir enklere å ta det rette valget. Egne kunnskapsartikler finnes tilgjengelig om hver enkelt variant.
