A-kodet, D-kodet eller X-kodet? Slik velger du riktig M12-kontakt

X-kodet, D-kodet, A-kodet. Navnene høres nesten ut som hemmelige militære prosjekter, og selv om M12-kontakten ikke har sitt opphav i militære standarder, brukes den i dag i mange robuste systemer der driftssikker kommunikasjon er avgjørende. Fra fabrikkautomasjon og robotikk til forsvars- og bilindustrien brukes M12 for å koble sammen utstyr i miljøer der vanlige nettverkskontakter ikke alltid strekker til. Men hva betyr egentlig kodingen, og når brukes de?

Fra sensorer og roboter til høyytelses industrielle nettverk har M12-kontakten blitt en selvfølgelig standard i dagens automatiserte miljøer. Men hva betyr egentlig betegnelser som A-kodet, D-kodet og X-kodet? Og hvorfor er de så viktige?

Etter hvert som industrien blir stadig mer tilkoblet, øker også kravene til stabil og sikker kommunikasjon mellom maskiner, sensorer og styresystemer. Samtidig må utstyret fungere i miljøer der vibrasjoner, fuktighet, støv og elektromagnetiske forstyrrelser er en del av hverdagen. Det er her RJ45-kontakten må vike plassen, og M12-kontakten kommer inn i bildet.

M12 er en robust sirkulær kontakt med skrulås som er utviklet for industrielle applikasjoner. Takket være sitt kompakte design og høye motstandsdyktighet brukes den i dag innen alt fra fabrikkautomasjon og prosessindustri til robotikk og maskinsyn.

M for metrisk, ikke MIL

En vanlig misforståelse er at M-betegnelsen kommer fra slektskapet med militære sirkulære kontakter (som MIL-DTL-38999), men det stemmer ikke. M-serien av kontakter (M5, M8, M12) er en rendyrket sivil industristandard utviklet i Tyskland på 1980-tallet for å koble sammen sensorer og givere i fabrikker. Bokstaven «M» står for metrisk gjenge, og tallet «12» (i M12) angir gjengens ytre diameter i millimeter.

Men alle M12-kontakter er ikke like. For å forhindre feilkoblinger og optimalisere ulike bruksområder deles de inn i forskjellige kodinger, hvor de vanligste er A-kodet, D-kodet og X-kodet.

Koding Typisk bruk Maks hastighet
A-coded Sensorer, I/O, enklere data Lav til middels
D-coded Industrielt Ethernet 100 Mbps
X-coded Høyytelses Ethernet 1–10 Gbps

A-kodet – ryggraden i automasjonen

A-kodet er den mest brukte varianten og finnes ofte i klassiske automasjonssystemer. Den brukes hovedsakelig til tilkobling av sensorer, aktuatorer og I/O-enheter, der pålitelig signaloverføring er viktigere enn høy datahastighet.

I praksis betyr dette at A-kodet ofte brukes til alt fra induktive givere til fotoceller og temperatursensorer. For mange maskinbyggere er dette standardkontakten for feltkommunikasjon.

D-kodet – da industrien begynte å snakke Ethernet

Da industrielle nettverk som PROFINET og EtherCAT begynte å få større utbredelse, oppsto behovet for en kontakt som kunne håndtere Ethernet-kommunikasjon i krevende miljøer. Resultatet ble D-kodet. Denne varianten er utviklet for Fast Ethernet og støtter datahastigheter opptil 100 Mbps.

I motsetning til tradisjonelle RJ45-kontakter gir D-kodet betydelig bedre beskyttelse mot vibrasjoner og forstyrrelser, noe som gjør den spesielt godt egnet for produksjonslinjer og industrielle nettverk.

X-kodet – bygget for fremtidens datamengder

Selv om Gigabit Ethernet i dag dominerer i kontornettverk, er 100 Mbps fortsatt vanlig innen industrien. I de mest moderne fabrikkene er dette imidlertid ikke lenger nok. Industrielle kameraer, AI-basert bildeanalyse og avanserte robotsystemer krever betydelig høyere båndbredde. Derfor har X-kodet blitt stadig vanligere – og er det du bør forvente at vi har på lager.

X-kodet er konstruert for høyytelses Ethernet og støtter hastigheter opptil 10 Gbps.

Den forbedrede skjermingen og den interne separasjonen mellom lederparene minimerer forstyrrelser og gjør kontakten ideell for dataintensive applikasjoner der stabil kommunikasjon er avgjørende.



Egenskap D-kodet X-kodet
Ethernet-type Fast Ethernet Gigabit / 10G
Maks hastighet 100 Mbps 10 Gbps
Antall ledere 4 8
Typisk kabel Cat5e Cat6A / Cat7
Vanlige systemer PROFINET, EtherCAT Maskinvision, bildeanalyse
EMI-beskyttelse God Betydelig bedre

Fra fabrikk til kontor

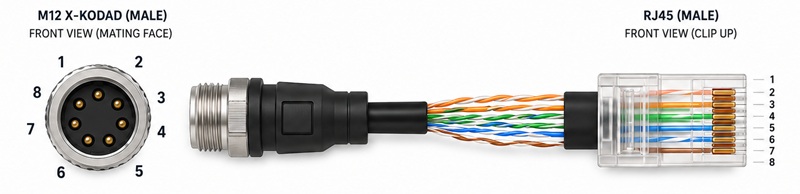

M-kontakten og kablene basert på den er betydelig dyrere, større og mer uhåndterlige enn vanlige nettverkskabler. Derfor ønsker du naturligvis ikke å fortsette å bygge med M-serien utenfor fabrikknettverket. Det kan derfor være nyttig å kjenne til hvordan koblingen mellom en vanlig RJ45-kontakt og en M12-kontakt ser ut. Vi har riktignok standardlengder på lager og produserer det du trenger på kort varsel, men noen ganger må man trekke kabel gjennom en trang åpning og terminere kabelen selv. Slik kobler du en adapterkabel mellom M12 og RJ45.

M12 X-koded Pin Signal Ethernet-par Lederfarge (T568B) RJ45 Pin
1 Pair A + Par A Hvit/Oransje 1
2 Pair A − Par A Oransje 2
3 Pair B + Par B Hvit/Grønn 3
6 Pair B − Par B Grønn 6
4 Pair C + Par C Blå 4
5 Pair C − Par C Hvit/Blå 5
7 Pair D + Par D Hvit/Brun 7
8 Pair D − Par D Brun 8


Det kan virke som en detalj hvilken koding som brukes i et system, men valget påvirker både ytelse, driftssikkerhet og fremtidig skalerbarhet. Ved å velge riktig koding sikrer man at riktige signaler går til riktig utstyr, samtidig som risikoen for feilkoblinger reduseres. Etter hvert som smart industri og industrielt Ethernet fortsetter å vokse, vil M12-kontakten sannsynligvis forbli en sentral komponent i den moderne fabrikken.

Til slutt: Selv om A-kodet, D-kodet og X-kodet er de vanligste innen industrielt Ethernet og automasjon, finnes det flere andre M12-kodinger tilpasset spesifikke applikasjoner. M12-kontakter standardiseres innen IEC 61076-2-serien, som omfatter ulike kodinger og varianter for signal-, data- og kraftoverføring i industrielle miljøer.

a gjerne kontakt med oss dersom du vil vite mer om M12-kabler eller ekstra robuste switcher utstyrt med M12-kontakter. Vi er lett å nå og svarer raskt i chat, e-post eller telefon: +47 55 50 91 50

Husk også å lese artikler i kunnskapsbanken og abonnere på nyhetsbrevet
