Nivåovervåkning – hvilke sensortyper finnes, og hvordan kan man lese av måledata eksternt?

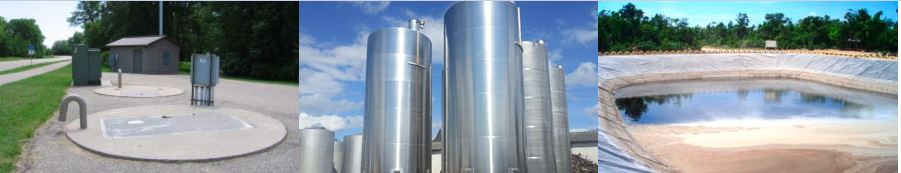

Forskjellige typer nivåovervåkning
Det finnes to hovedtyper nivåovervåkning, såkalt nivåvakt/punktovervåkning samt kontinuerlig nivåmåling.
En nivåvakt kontrollerer ganske enkelt et forhåndsdefinert nivå i tanken. Når nivået oppnås, sendes en alarm. Typiske bruksområder for slik punktovervåkning kan være i landbruket for å kontrollere fôrnivåer samt innen industrien når det er behov for oversvømmelsesalarm, slambrønner eller andre typer tanker der man vil bli varslet hvis væsken blir høyere eller lavere enn et definert nivå.
Kontinuerlig nivåovervåkning brukes når man ønsker utvidet og mer nøyaktig kontroll, for eksempel innen legemiddelindustrien eller kjemisk industri der en beholders nivå må måles ved hvert angitte tidspunkt for å kontrollere pumper og ventiler for eventuell lekkasje. Det kan også være slik at man ønsker flere forskjellige alarmnivåer i samme tank, for eksempel lavt nivå, OK nivå og kritisk nivå. Til dette kreves kontinuerlig overvåkning.
Nivåsensor og sensortyper
Det finnes i hovedsak fire hovedtyper av sensorer som kan brukes til nivåovervåkning. Disse er: ultralydsensor, også kalt ultralydgiver, radarsensor, flottørsensor eller vippesensor samt nivåtrykksensor.
Ultralydsensorer brukes først og fremst til kontinuerlig overvåkning, og de fungerer slik at de sender ut lydbølger som reflekteres av objektet som skal måles. Ved å beregne tiden lyden bruker på å komme tilbake til sensoren får man en verdi som viser objektets nivå, for eksempel i en tank.
Fordelen med en ultralydsensor er at den er berøringsfri, altså trenger den ikke å være i kontakt med objektet den skal måle. Det gir et bredt bruksområde, alt fra anlegg med strenge hygienekrav som for eksempel matproduksjon, til nivåmålinger i åpne avløpsbasseng.
Husk at lyden reflekteres best av «harde» overflater. Sensoren anbefales ikke ved nivåmåling av porøst materiale eller typisk lyddempende materiale som skumgummi og bomull. Husk også at skitne væsker og tåkete miljøer kan påvirke lyden, slik at ultralydsensoren ikke fungerer like godt.
Radarsensorer er, som ultralydsensorer, en berøringsfri måte å måle på. Radarsensoren sender ut korte impulser, som reflekteres av det som skal måles. Deretter måler sensoren ekkoet som oppstår, og resultatet konverteres til nivådata.
En av fordelene med en radarsensor kontra en ultralydsensor er at den ikke er følsom for store temperatursvingninger, den tåler store avstander og den har en smal puls som gjør den mer nøyaktig, slik at den ikke påvirkes av forstyrrende objekter rundt måleområdet.
Nivåtrykksensorer brukes først og fremst til kontinuerlig overvåkning av væsker, og denne typen sensor er også velegnet til etsende og skitne væsker. Sensoren fungerer slik at den senkes ned i væsken som skal kontrolleres, og der registrerer den trykket i forhold til dybden. En av fordelene med nivåtrykksensorer er at de også fungerer på store dyp og i åpne beholdere. Det kan hende du har opplevd at du får trykk i ørene når du dykker, og at trykket stiger når du dykker dypere. Det er omtrent slik nivåtrykksensoren registrerer og måler dybden.

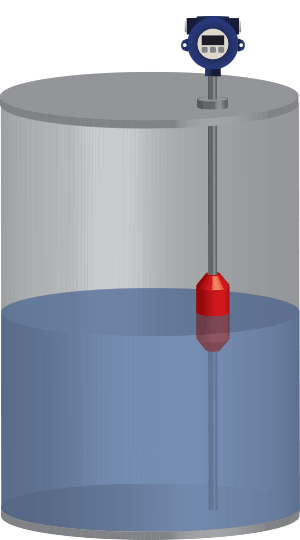

Flottørsensorer og nivåvipper er en type sensorer som gir en relélukking på/av ved et definert maksimums- eller minimumspunkt. Flottørsensoren flyter vanligvis på eller i væsken som skal overvåkes, mens nivåvippen ofte monteres på siden av en tank. Enkelte flottørsensorer går på et rør, slik at de kan gi kontinuerlig nivåmåling. Disse sensortypene kan med fordel også brukes i forskjellige tanker som inneholder mye fett og annet smuss.
Ting å tenke på ved valg av sensor:
- Hvor stort område du skal nivåmåle.
- Hvilke installasjonsmuligheter som finnes. Hvis for eksempel toppen av tanken er lett tilgjengelig, er det sjelden noe problem. Da passer stort sett alle sensorer. Men situasjonen er en annen hvis man for eksempel bare har tilgang til siden av tanken.
- Hva er det som skal måles? Er det brannfarlige væsker som skal overvåkes, så kan det hende du trenger en sensor med en spesiell klassifisering.
Vi skiller mellom lokal nivåovervåkning og ekstern nivåovervåkning.
Lokal nivåovervåkning
Lokal nivåovervåkning gjøres vanligvis slik at det monteres en sensor i en tank eller beholder, og måledata fra sensoren overføres til en lokal skjerm som er plassert på utsiden. Her gjelder det stort sett bare å velge riktig type sensor.
Ekstern overvåkning
Dette er spesielt nyttig i situasjoner der tanker kan inneholde væsker, som olje, drivstoff eller kjemikalier, som kan være usikre og farlige å kontrollere manuelt med lokal overvåkning. Det er også praktisk i situasjoner der man skal kontrollere flere forskjellige steder, og man ønsker å kunne kontrollere dem sentralt fra en PC i nettleseren eller på telefonen. Et annet scenario kan være når det kan være fysisk vanskelig å komme til en tank.

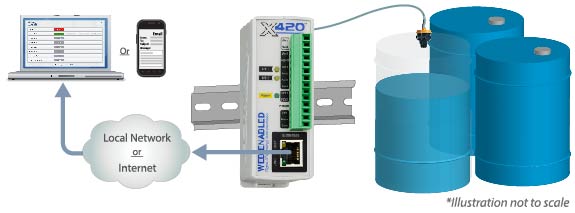

Ekstern nivåmåling over LAN eller WAN

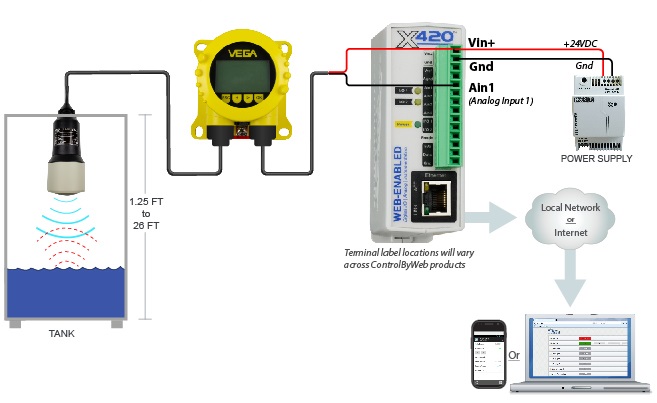

En smart måte å kontrollere tanknivået eksternt på, er å bruke det lokale nettverket eller internett. Du kobler nivåovervåkningsensorene til en kontrollenhet som kan tolke måledata fra sensoren og gjøre disse dataene tilgjengelige via en nettverkstilkobling. Sensordata blir da enten tilgjengelig i det lokale nettverket eller eksternt via internett, avhengig av ønsket konfigurasjon. Man kan naturligvis kombinere lokal overvåkning med ekstern overvåkning, som vist på bildet nedenfor.
Skytilkoblede eller frittstående innsamlingsenheter
For å samle inn og behandle data fra en nivåsensor trenger du en innsamlingsenhet med analoge eller modbus-innganger. Det er det «språket» sensorene vanligvis snakker.
Hvis du har veldig mange enheter som skal overvåkes, bør du vurdere å hente inn og samle alle data i en skytjeneste for å få et tydelig og samlet bilde.
Alternativet er å velge en frittstående innsamlingsenhet med innebygd webserver, slik at du får tilgang til enheten og måledataene direkte via nettverket uten behov for skyløsning, programvare eller abonnement. I en slik frittstående løsning gjennomfører du enkelt all konfigurasjon i enhetens innebygde grensesnitt uten å gi avkall på avanserte funksjoner som alarm via e-post, SMS eller SNMP, loggføring av data, planleggingsfunksjoner og logiske funksjoner.
Den enkleste måten å finne ut hvilken sensor og innsamlingsenhet som fungerer best for deg, er å kontakte oss og snakke med en av våre eksperter på nivåovervåkning, slik at du kan få hjelp i beslutningsprosessen.
Ta kontakt på chat, e-post eller telefon: +46 8 52 400 700. Vi er enkle å få tak i, og vi hjelper deg gjerne.
