Top of Rack eller End of Row

Moderne datasenter møter en rekke utfordringer. Det stadig økende kravet til fremkommelighet, kapasitetsøkningen per høydeenhet som gir enda flere servere i hvert rack, høye kvadratmeterpriser på strategiske beliggenheter, strømeffektivitet og klimakontroll er bare noen eksempler på kompliserende faktorer. Her gir vi en enkel forklaring på de to populære metodene: ToR og EoR.

Naturligvis forutsettes det at man kan oppfylle de tekniske systemenes krav for fremkommelighet, båndbredde og sikkerhet. Det byr ikke på noe større motstand i seg selv. Ikke før man legger til de lokale fysiske begrensningene, som antall kvadratmeter og det aktuelle lokalets begrensninger. For å kunne være fleksibel og oppfylle ulike fysiske forutsetninger uten å miste ytelse til tross for konstante endringer, finnes det i dag to etablerte byggemetoder for serverrack i datasentre: ToR (Top Of Rack) og EoR (End Of Row).

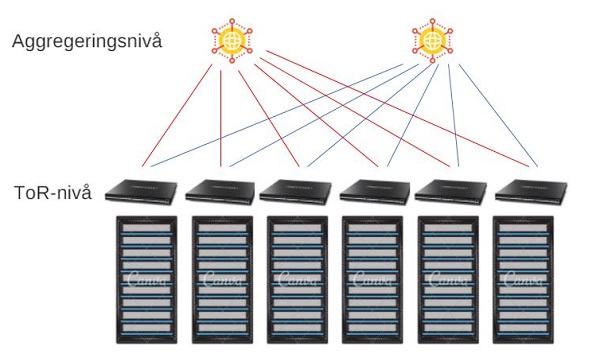

Hva er ToR?

Forkortelsen henviser til den fysiske plasseringen av switchen øverst i et serverrack. Servere kobles direkte til ToR-switchen, og det trengs et fåtall kabler for å koble de underliggende serverne til aggregeringsracket.

Top of Rack

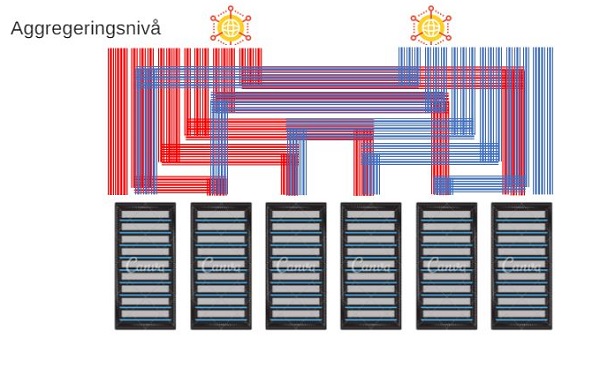

Hva er EoR?

Med denne måten å bygge på, kobler man serverne direkte til aggregeringsracket/switchene og hopper altså over switchene i serverracket, men det fører også til mer omfattende kabling.

End of Row

Hvem vinner?

Det handler mer om personlige preferanser og lokale forutsetninger enn entydige fordeler med noen av metodene. Med ToR får du mindre omfattende kabling og derfor også enklere omkobling, siden alle servere kobles til switchen øverst i racket ved hjelp av kort kabel. På kjøpet får du mer aktivt utstyr, som kan gjøre administrasjonen mer utfordrende. Ulempen med ToR blir fordelen for EoR. Her reduserer du isteden det aktive utstyret på bekostning av en mer komplisert og vanskeligere kabling. videre gir EoR-metoden vanligvis noe lavere L2-effektivitet ved at for eksempel to nærliggende servere som vil kommunisere med hverandre, må gå via access-switchen (L3), mens denne kontakten ellers gjøres via ToR-switchen direkte i racket.

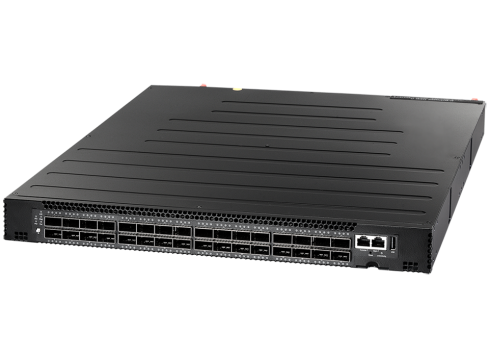

En typisk ToR-switch, Edge-Core Wedge 100G 32 x SFP28

Wedge ToR Edge-Core
