Vare.nr 20117373
RF-LLF 7/8" koaksialkabel for skip- og offshore
RF LLF 7/8", sort Lavtaps tilførselskabel 50Ω SHF1 DNV Les mer
Varianter
-
Produktbeskrivelse
RF-LLF 7/8" lavtaps koaksialkabel som signaltilførsel fra antenner, radar, GPS og andre basestasjoner til distribusjonskabler for skip, bygninger, tunneler, og andre områder hvor RF signaler vanligvis ikke kan mottas.
Fås med sort halogenfri og flammehemmet kappe,
UV-bestandig.Godt egnet i bygg hvor mobiltelefonsignaler av forskjellige grunner ikke har gode mottaksforhold.
RF LLF tilfredsstiller sikkerhetskrav for giftige gasser for bruk i næringsbygg.
Ta kontakt med oss for andre lengder eller spesial tilpassning.

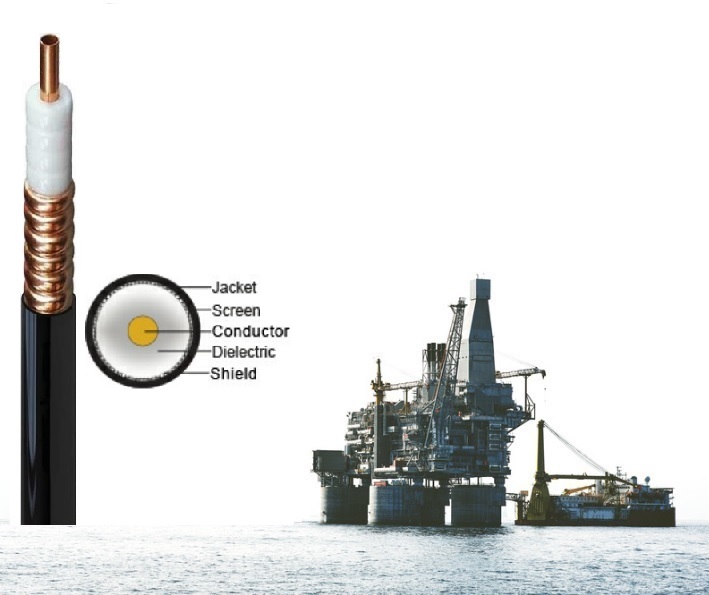

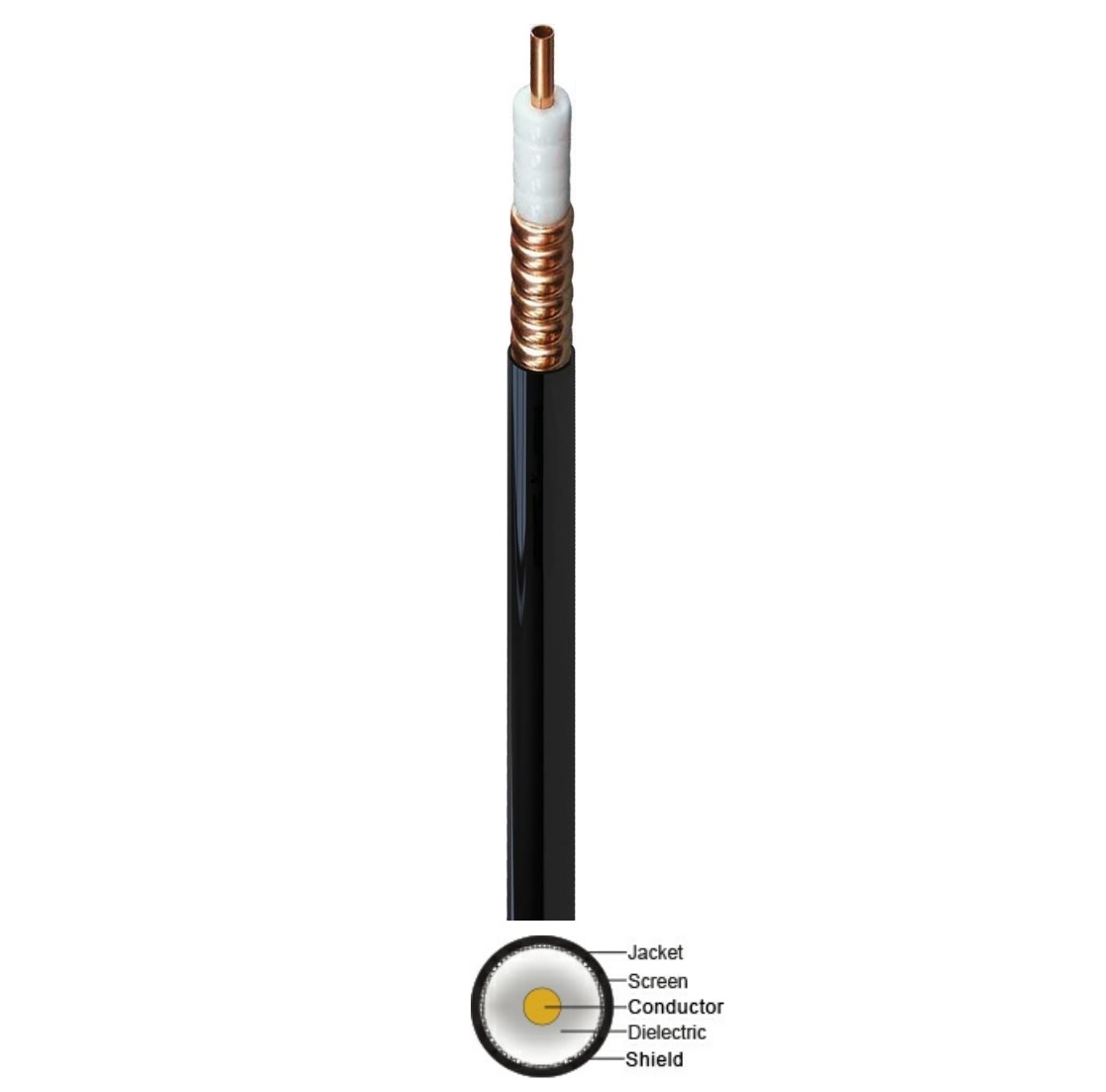

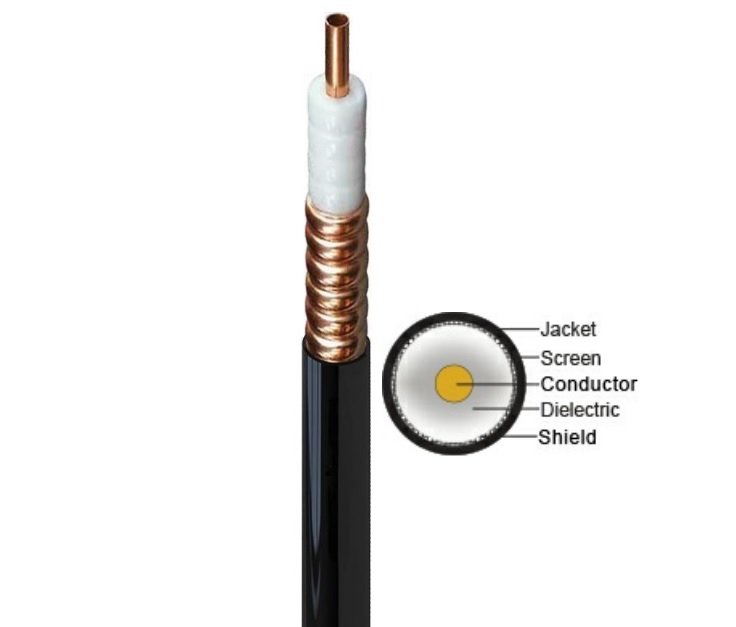

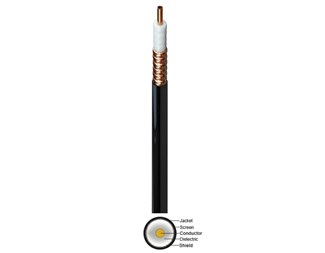

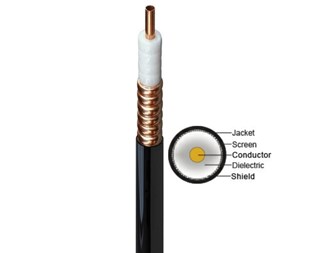

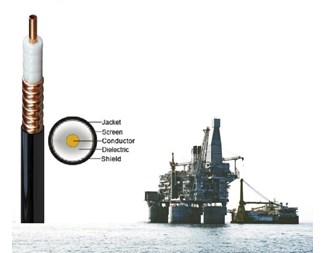

Konstruksjon
- Leder = Cu-rør 9.45 ± 0.10 [mm]
- Dielektrikum = Skummet PE 23.20 ± 0.30 [mm]
- Skjerm = Korrugert Cu-rør 25.40 ± 0.30 [mm]
- Kappe = Sort SHF1 UV-bestandig
- Ytre diameter = 28.5 ± 0.40 [mm]
- Vekt = 450 [kg/km]
- Kappemerking = RF LLF 7/8" 50 SHF1 – DNV –
DD/MM/YYYY – <batch no.> – ****m
Tekniske data
- Driftstemperatur normalt = -40 til +70 [°C]
- Temperatur v/installasjon = -5 til +50 [°C]
- Skjermmotstand = <1.6 [Ω/km]
- Anbefalt installasjons lengde mellom opphengspunkter = 1 [m]
- Maks RF spenning = 3.3 [kV]
- Maks. belastning = 92.0 [kW]
- Karakteristisk impedans = 50 ± 2 [Ω]
- Ledermotstand = 1.30 [Ω/km]
- Frekvens = Maks 5,000 MHz
- Kapasitans = 74.2 [pF/m]
- Hastighetsfaktor = 0.88
- Min. bøyeradius = 150 [mm]
- Min. bøyeradius fleksibel = 275 [mm]
- Min. bøyeradius v/ inst = [180mm]
Normer
Halogenfri, max korrosive og giftige gasser
IEC 60754-1 & IEC 60754- 2Materialegenskaper, isolasjon og kappe
IEC 60092-360 (359)Konstruksjon- og test standarder
IEC 60096-0-1 Ed 3
IEC 61196-1-100Flammehemmet buntet kabel
IEC 60332-3-22 Cat.A, IEC 60332-3-24 Cat.CFlammehemmet enkeltkabel
IEC 60332-1-2Værbestandig
ASTM G 154Røykutvikling
IEC 61034-1 & IEC 61034-2UV-bestandig
ASTM G 154CPR klasse
Dca-s1,d2,a1Sertifisering
DNVRoHS
-
