Vare.nr 112-0103

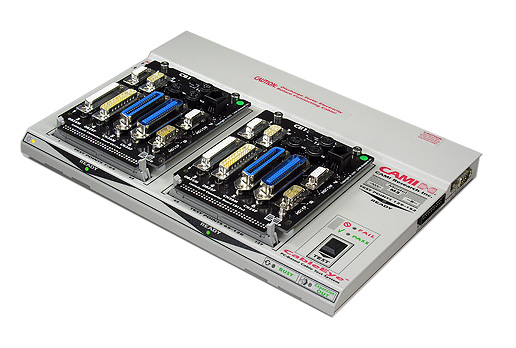

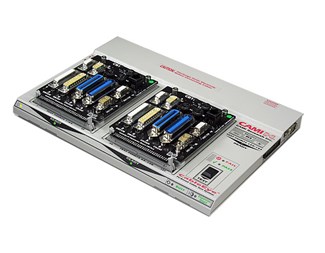

CableEye for å teste, dokumentere, feilsøke kabler
CableEye er et avansert verktøy for å teste, dokumentere, feilsøke, analysere og lage kabler. Et utmerket hjelpemiddel i kvalitetsarbeidet, ved leveringskontroller og nærmet uunnværlig for foretak som lager eller forbruker kabler. Les mer
Varianter
-
Produktbeskrivelse
CableEye er et avansert verktøy for å teste, dokumentere, feilsøke, analysere og lage kabler. Et utmerket hjelpemiddel i kvalitetsarbeidet, ved leveringskontroller og nærmet uunnværlig for foretak som lager eller forbruker kabler. Dokumentasjonsmalene i den medfølgende programvaren følger modellen for ISO9000 og andre kvalitetssystem som muliggjør dokumentasjonsprosessen.
Lag koplingsskjema på rekordtid - uten avansert DAK-programvare!
I den Windows-baserte programvaren er det allerede lagret hundrevis av ulike kontakter. Du velger bare riktig kombinasjon i listen og legger deretter inn koblingsskjemaet. Den ferdige spesifikasjonen lagres i databasen og kan deretter brukes som referanse ved test av ferdig konstruksjon. Alle spesifikasjoner blir enhetlige og ferdige på en brøkdel av tiden for eksempel AutoCAD.
Finn feil, og lag kontrollrapport
CableEye tester alle matematisk mulige kombinasjoner på kabler med inntil 1024 kontaktpunkter på kun 125 ms. Kortslutninger, feilkoblinger, feil som kommer og går og ikke tilkoblede ledere vises med pass/fail-meldinger på selve testutstyret og i programvaren med et grafisk bilde av kabelen der feilen er tydelig markert. Hvis ønskelig skrives samtidig en feilrapport på skriveren for hver test eller som oppsummering ved batch-test.
Motstandsmåling i CableEye Maxi
I CableEye Maxi kan du stille inn hvilke mostandsnivåer som er akseptable og la den varsle om avvik. På kabler med innebygde motstander rapporteres det om den sitter riktig tilkoblet og har riktig verdi (1 % nøyaktighet). CableEye Maxi håndterer også kabler med innebygde dioder (også LED) og varsler om dioden er installert bakvendt.
Lagre skjulte ledere
I en åpen kabel, med bare den ene enden kontaktert, kan det være vanskelig å finne riktig leder å kontaktere. Med den ene enden koblet til CableEye og kabelspesifikasjonen lastet inn i databasen får du umiddelbart vite hvor aktuell leder skal kontakteres eller på hvilket sted den sitter i den kontakterte enden.
Søkbar database over alle testrapporter og spesifikasjoner
Så snart en ny konstruksjon er skannet inn, har du mulighet til å lagre koblingsskjema sammen med dine produksjonsinstruksjoner og data for etiketter. Du kan søke etter tidligere spesifikasjoner via navn/artikkelnummer direkte i databasen eller la CableEye skanne en kabel for å presentere tilsvarende spesifikasjon. På den måten risikrer du ikke å lage unødvendige kopier av eksiterende spesifikasjoner.
20 kontaktdonkort gir mange tusen kombinasjoner
Det trengs ulike kontaktkort, avhengig av hvilke kontakter kabelen har. De kan brukes i valgfri kombinasjon for å passe til den aktuelle kabelen. Med hver Cable Eye følger det to kontaktkort for PC-kabler med DB25 hann/hunn, DB9 hann/hunn, RJ12, minidin 4, minidin 6, Centronic 36 og HD15 som dekker behovet for de fleste PC-standardkabler. For å få flere kombinasjoner kjøper man ytterligere kontaktkort. Alle leveres i par og festes med et enkelt håndgrep på testutstyret.
Kan utvides fra 152 til 1024 testpunkter
CableEye Maxi har uten ytterligere utvidelsesenheter mulighet til å teste konstruksjoner med inntil 152 kontaktpunkter. For hver utvidelsesenhet øker antallet med 128.
Programmerbare testprosedyrer og tidsmåling for økt effektivitet
For mer komplekse kabler eller ved test/skanning av mange kabler samtidig er det mulig å rasjonalisere testprosedyren ved å styre/gjenta testforløp selv. I tillegg kan hver test klokkes for å måle ulike operatørers presasjon.
Leveres inklusiv standard kontaktplate 12-0138
- Ideell for kvalitetsarbeid
- Sparer mye tid
- Gi høyere kvalitet og bedre kontroll
- Administrerer hele prosessen, utforming, testing, dokumentasjon, rapportering, merking, strekkodemerking, rasjonalisering
-
