CableMaster 210
CableMaster 210

Å teste nettverkskabler for feil har aldri vært enklere. Hva har du egentlig behov for?

Vi får ofte henvendelser fra kunder som ønsker å kjøpe en nettverkstester. Vi har et stort og bredt utvalg av dette og kan mest sannsynlig levere akkurat det du ønsker, men hva trenger du egentlig? Prisene kan variere fra noen 100 lapper til veldig mange 1000 lapper. Innstegsmodellen for mange er gjerne det vi kaller en partester, som er et enkelt verifiseringsinstrument som tester det aller viktigste. Er alle lederne intakt, er alt koblet korrekt, og eventuelt hvilken kabel går hvor. Her gir vi deg svar på alt du trenger å vite om CableMaster 210, og om det er korrekt nettverksinstrument for deg og dine behov.

Å teste nettverkskabler for feil har aldri vært enklere. Med CableMaster 210 får du en kompakt og brukervennlig enhet som raskt identifiserer brudd, kortslutninger og feilkoblinger. Dette gir deg tryggheten om at nettverket er korrekt koblet, og sparer verdifull tid i installasjonsarbeidet.

Instrumentet er designet for å gi raske og tydelige svar på kabelfeil, ideelt for pre-testing av nettverkskabler før mer omfattende målinger. Når du kobler til en kabel i enhetens RJ45-port, kan du med et enkelt knappetrykk få utført kontinuitets- og koblingssjekk som viser om kabelen er korrekt koblet eller har feil, som åpne kretser, kryssede eller splittede par.

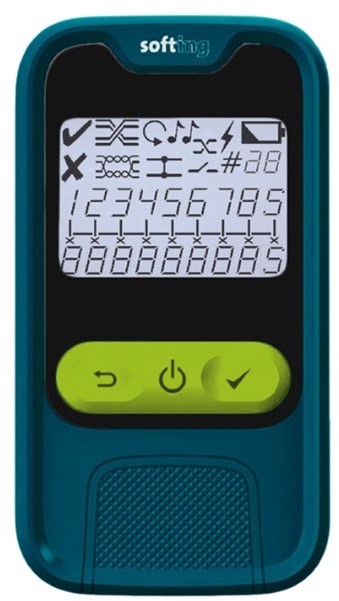

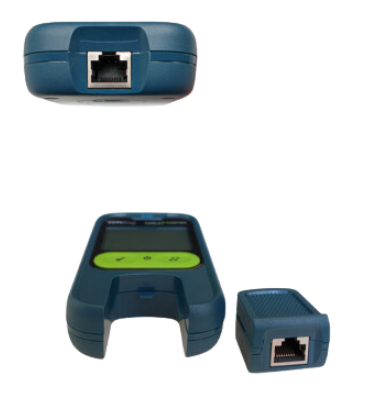

210.jpg210 parts.png



CableMaster 210 kommer med et stort, opplyst LCD-display som viser testresultatene tydelig, inkludert en pass/feil-indikator. Den flyttbare fjernmodulen gjør det enkelt å teste lange kabler (opptil 300 meter) og håndtere større installasjoner.

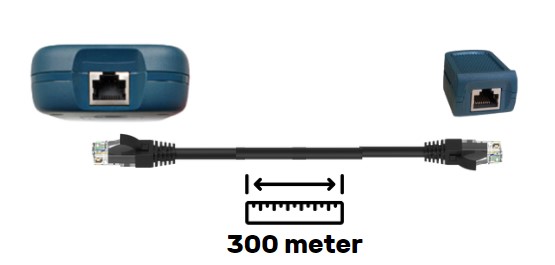

210 lenght.jpg



Du kan teste følgende parametere for Ethernet-kabler, noe som gir en grundig innsikt i kabelens tilstand og kobling:

  • Kontinuitet: Tester om alle lederne i kabelen har sammenhengende forbindelser fra ende til ende.
  • Kortslutninger: Avdekker om det er kontakt mellom to eller flere ledere som ikke skal være koblet sammen, noe som kan forårsake nettverksproblemer.
  • Åpne kretser: Identifiserer om en eller flere ledere mangler forbindelse, som indikerer et avbrudd i kabelen.
  • Kryssede par: Registrerer om parene i kabelen er koblet feil, som kan forstyrre signaloverføring, men Ethernet kan fremdeles fungere i noen tilfeller.
  • Splittede par: Detekterer feil der ledere i forskjellige par er sammenkoblet, noe som kan svekke signalstyrken og påvirke nettverksytelsen.

Kontinuerlig testing for vedvarende drift

Ved å holde testknappen inne aktiveres "kontinuerlig test"-modus, som gir mulighet for pågående måling av kabeltilkoblinger. Denne funksjonen er nyttig når man tester flere kabler eller ønsker å observere stabiliteten over tid. For vanskelige situasjoner der kablene er vanskelig å finne, kan en innebygd tonegenerator brukes sammen med en kabelsøker for å lokalisere kabler i større installasjoner. Tonegeneratoren i CableMaster 210 fungerer sammen med en kompatibel kabelsøker, som for eksempel Softing CP15, for å hjelpe brukeren med å lokalisere kabler i en større installasjon eller vegger og kabelkanaler der flere kabler ligger samlet.

Slik fungerer løsningen:

  1. Aktivering av tonegeneratoren: Ved å trykke på en knapp på CableMaster 210 aktiveres tonegeneratoren. Denne sender ut en hørbar signaltone gjennom den tilkoblede kabelen. Brukeren kan velge mellom ulike toner og sekvenser, som gjør det lettere å skille mellom flere kabler i komplekse nettverk.
  2. Spredning av signalet i kabelen: Tonegeneratoren sender et elektrisk signal langs kabelen. Dette signalet kan reise gjennom kobbertrådene uten å påvirke andre kabler eller nettverksenheter som kan være koblet til systemet. Kabelen trenger heller ikke være tilkoblet et aktivt nettverk, noe som gjør det enkelt å teste løse kabler.

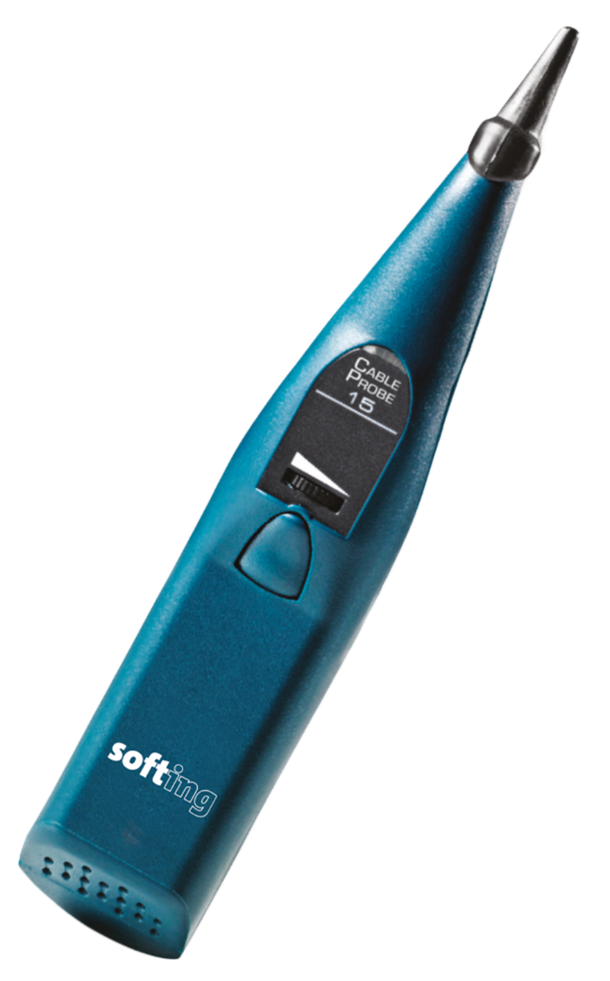

  3. Bruk av kabelsøker for lokalisering: Kabelsøkeren, som CP15, kan fange opp signalet fra tonegeneratoren ved å holde den nær kablene. Når søkeren nærmer seg kabelen som har signalet, øker intensiteten på lyden i søkeren, noe som indikerer kabelens nøyaktige plassering.

  4. Skille kabler fra hverandre: I større installasjoner der flere kabler ligger sammen, gjør denne metoden det enklere å skille ut riktig kabel uten å fysisk trekke ut hver kabel for testing. Forskjellige tonevalg kan også bidra til å identifisere flere kabler i samme område.

Tonegenerator og kabelsøker-løsningen i CableMaster 210 gir en enkel og effektiv metode for å finne kabler i komplekse installasjoner, og er spesielt nyttig i bygg med skjulte kabler, for eksempel i vegger eller tekniske rom.

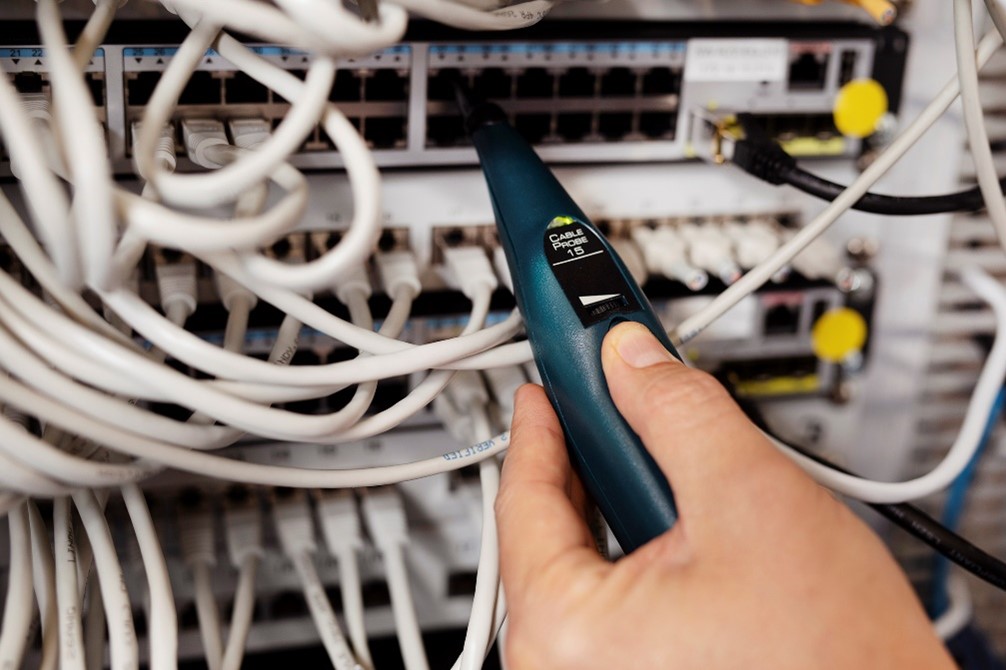

Probe use.jpg



Hvem passer denne løsningen for?

En par tester som dette er det vi kan definere som en verifiserer. Den finner og verifiserer hva som fysisk er tilgjengelig. Den passer for installatører og teknikere som trenger et enkelt, raskt og økonomisk verktøy for grunnleggende kabeltesting. Denne enheten passer godt for følgende brukergrupper:



  • IT-ansatte i små og mellomstore bedrifter: Personell som regelmessig vedlikeholder nettverk og trenger å feilsøke kabler uten avansert nettverksanalyseutstyr. Den gir raske pass/feil-resultater uten behov for omfattende opplæring.
  • Elektrikere og generelle installasjonsteknikere: For fagfolk som utfører enklere nettverksinstallasjoner, er CableMaster 210 et praktisk verktøy til å bekrefte kabelintegritet og sikre korrekt tilkobling før nettverket tas i bruk.
  • Bygg- og anleggsarbeidere: Ved bygging eller renovering av kontorlokaler eller datarom kan CableMaster 210 brukes til å kontrollere at nylagte kabler er riktig koblet, noe som er et viktig trinn før nettverksutstyr settes opp.
  • Hjemmebrukere og små kontorer: Den enkle bruken og rimelige prisen gjør at den også passer for hjemmebrukere som ønsker å teste eller feilsøke hjemmenettverket sitt uten behov for dyrt utstyr.
  • Lærlinger og nyutdannede: CableMaster 210 er velegnet for opplæring, da den gir grunnleggende innsikt i kabeltesting uten avanserte funksjoner som krever spesialistkompetanse.

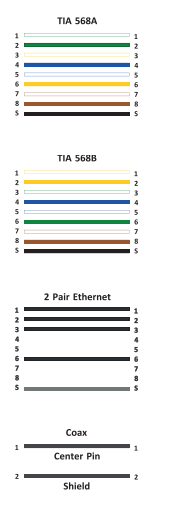

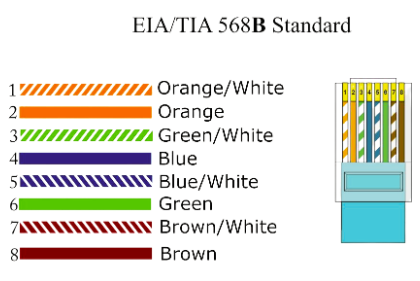

TIA types.pngTIA 568B.png

(Ulike fargekodinger og oppsett som kan testes med instrumentet)



Hvilke parametere klarer man ikke å teste med disse rimeligste instrumentene?

CableMaster 210 er et nyttig verktøy for å teste grunnleggende kontinuitet og kabelkvalitet, men det har begrensninger når det kommer til mer avanserte nettverksmålinger.

Her er parametere som ikke kan testes med CableMaster 210:

  • Signalstyrke og ytelse: CableMaster 210 måler ikke datahastigheter eller signalforringelse (demping og returforløp) som kan påvirke nettverksytelsen.
  • Nettverksprotokoller: Instrumentet kan ikke teste spesifikke nettverksprotokoller som TCP/IP, som er viktig for å vurdere funksjonelle aspekter ved nettverkskommunikasjon.
  • PoE-testing (Power over Ethernet): CableMaster 210 mangler støtte for å måle PoE-nivåer og -ytelse, noe som er viktig ved installasjon av utstyr som IP-kameraer og Wi-Fi-tilgangspunkter.
  • EMI (elektromagnetisk interferens): Enheten kan ikke måle interferens fra nærliggende elektronikk som kan forstyrre signaloverføring.
  • BERT (Bit Error Rate Testing): CableMaster 210 kan ikke utføre feilratenivåtesting som viser hvor mange datafeil som oppstår under overføring – en viktig parameter i høyeffektive nettverk.

For disse avanserte målingene ville en nettverkstester som støtter signalytelse og protokollanalyse være nødvendig.



Oppsummering

CableMaster 210 egner seg best som et første diagnoseverktøy og gir raske, enkle resultater for fysisk kabelstatus. Krever ingen forkunnskaper før man kan benyttes instumentet til målinger.

For mer avanserte instrumenter og mulighet for omfattende dokumentasjon og rapporteringsmuligheter anbefaler vi at du ser nærmere på NetXpert serien.



Hvis du er usikker på hvilke instrument du har behov for, ta kontakt med oss. Det er helt gratis å spørre.
