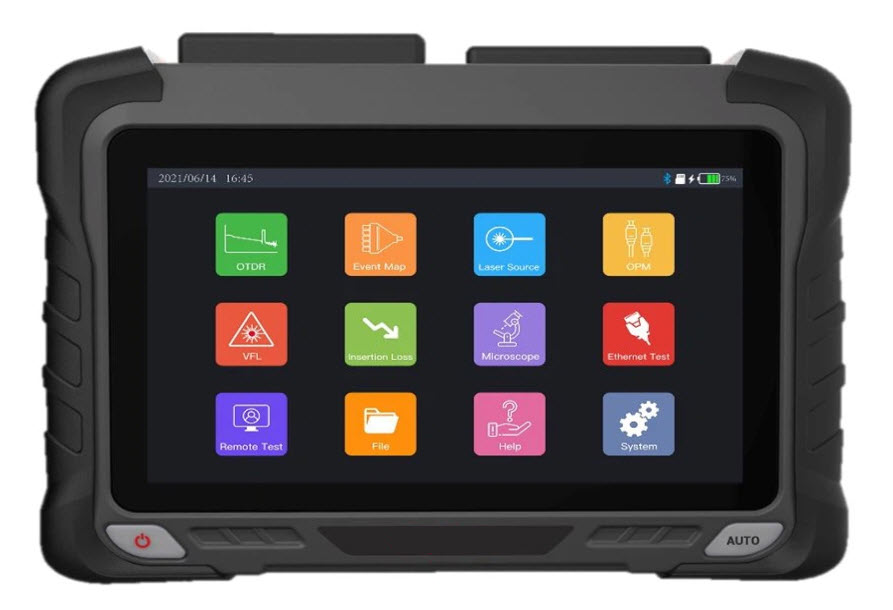

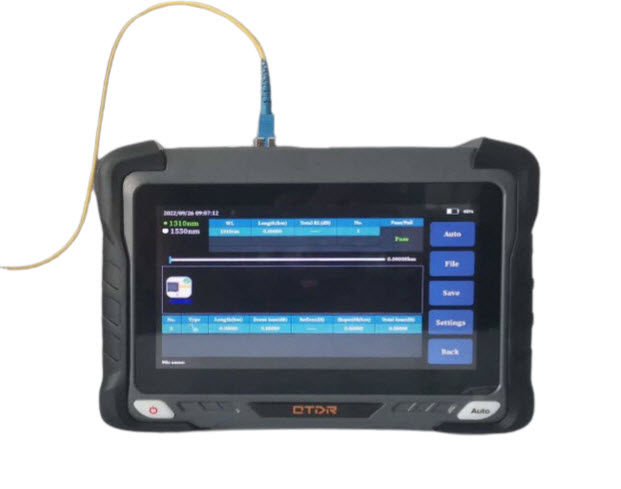

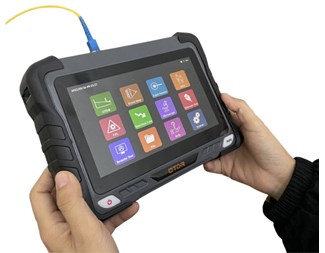

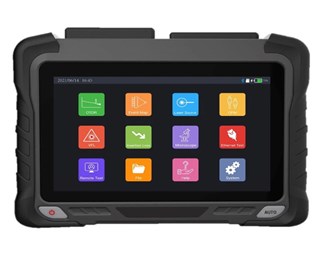

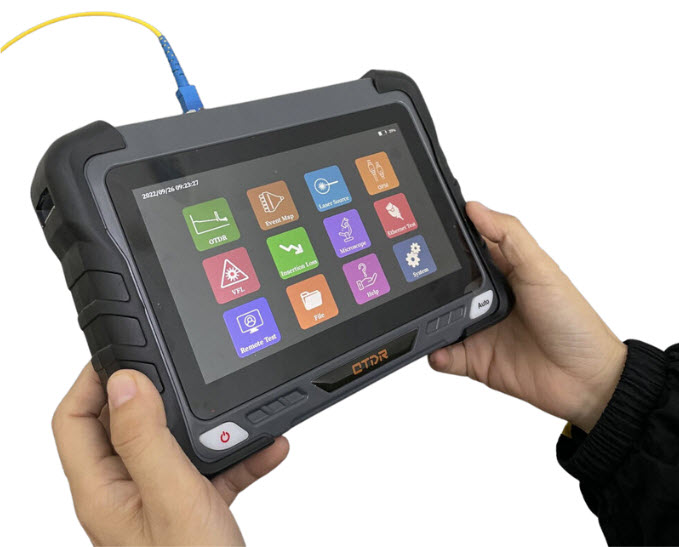

Robust OTDR med 7" touch skjerm Robust OTDR med 7" touch skjerm Robust OTDR med 7" touch skjerm Robust OTDR med 7" touch skjerm Robust OTDR med 7" touch skjerm

Vare.nr 20115269

SM/MM OTDR 7" skjerm

Robust OTDR som tar i bruk 7 tommers kapasitans berøringsskjerm, med 9 ulike moduser. Med dette instrumentet kan du utføre en rekke enkle og avanserte målinger av fiber. Kan blant annet måle den optiske fiberlengden, tap og tilkoblingskvalitet. Benyttes ved ny installasjon og vedlikeholdstester i moderne nettverk. Denne modellen kan benyttes til både SM (Singlemode) og MM (Multimode) fiberkabler. Les mer

Varianter

Tilgjengelighet webshop 0 st
Levering 10-14 dager
41 320 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    OTDR er et uvurderlig instrument for teknikere, ingeniører og installatører som bygger, utbedrer og vedlikeholder fiberoptiske installasjoner.



    Et optisk tidsdomenereflektometer (OTDR) er et optoelektronisk instrument som brukes til å karakterisere en optisk fiber. En OTDR injiserer en serie optiske pulser inn i fiberen som testes og trekkes ut, fra samme ende av fiberen, lys som er spredt (Rayleigh backscatter) eller reflektert tilbake fra punkter langs fiberen. Det spredte eller reflekterte lyset som samles tilbake brukes til å karakterisere den optiske fiberen. Styrken på returpulsene måles og integreres som en funksjon av tiden, og plottes som en funksjon av lengden på fiberen. Dette gir brukeren mulighet til å "se" adaptere, sveis, plugger, bøy på kabel etc..for å kunne lage en rapport på tilstanden til fiberstrekket .



    Spesifikasjoner:

    • Event Blind Zone 1m
    • ATT Blind Zone 6m
    • Test Range 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km
    • Pulse Width 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/lus/2us/3us/5us/8us/10us/20us
    • Ranging accuracy ± (0.75m+ Sample interval+Q0025% XTest distance)
    • Loss accuracy ± 0.03d B/d B
    • Sample Points ≥256k
    • Sample Resolution 0.015m~16m
    • Reflection Accuracy ±2dB
    • Loss Resolution 0.01dB
    • Loss Threshold 0.01dB
    • File Format SOR Standard File Format
    • Loss Analysis 4-point method /5-point method
    • Laser Safety Level Class II
    • Refresh Rate 4Hz(Typ.)
    • Data Storage Internal storage： 2GB, 200,000curves； External
    • storage：64GB
    • Connector FC/UPC (Interchangeable SC ST)
    • Data Interface USB-A. Type-C port, RJ45 LAN 10/100Mbit/s



    OPM (optical Power Meter):

    • Wavelength range 800nm~1700nm
    • Connector Universal FC/SC/ST
    • Test scope -50dBm~+26dBm/-70dBm~+6dBm
    • Uncertainty ±5%
    • Calibration wavelength 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm



    LS (Light Source):

    • Laser Type FP-LD
    • Wavelength Consistent with OTDR output wavelength
    • Output power >-5dBm(SM fiber)
    • Mode CW/270Hz/lkHz/2kHz
      Stability CW, ±0.5dB/15min (Test after 15 minutes of preheating)
    • Connector FC/UPC (Interchangeable SC、ST) VFL
    • Wavelength 650nm + 20nm
    • Output power ≥10mW
    • Mode CW/lHz/2Hz
    • Connector FC/UPC (Interchangeable SC、ST)
    • The Optical Loss Test index refers to the above light source and optical power meter index.

    Andre egenskaper:

    • Display 7 inch color LCD + touch screen Resolution：800x480
    • Power supply Type-C adapter： Input： 100V〜240V , 50/60Hz ,Output：5V/3A,9V/2A,12V/1.5A Lithium battery : 3.7V,10400mAh
    • Working temperature -10°C~+50°C
    • Storage temperature -40°C 〜+70°C
    • Relative humidity 0〜95%, Non Condensing
    • Weight W 1.2kg
