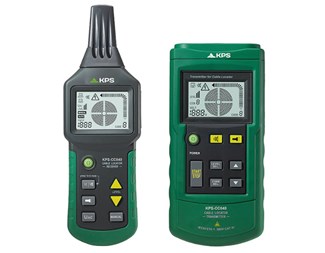

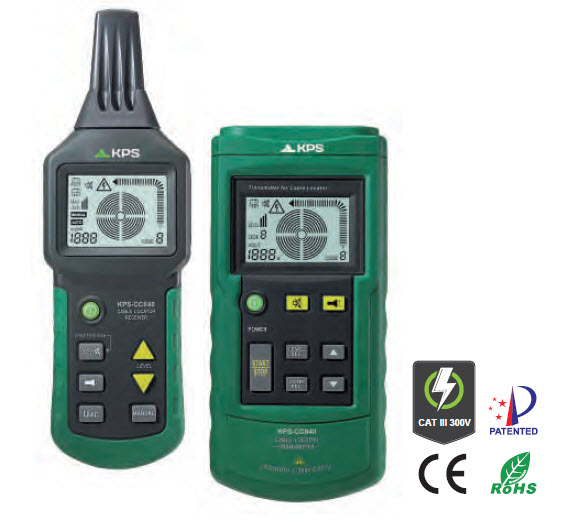

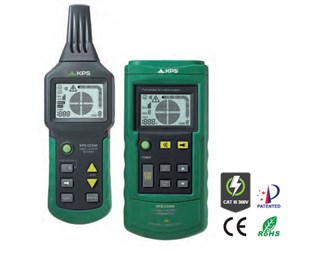

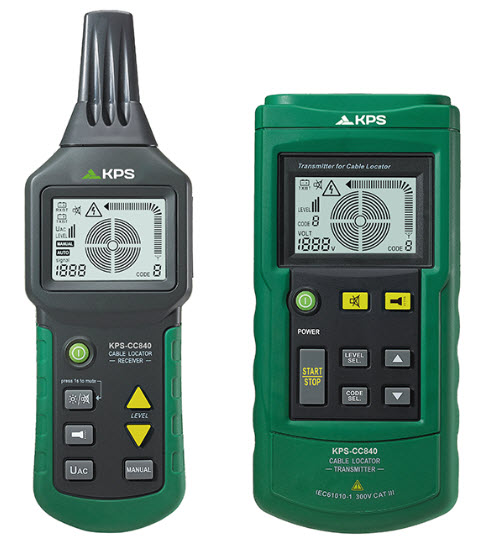

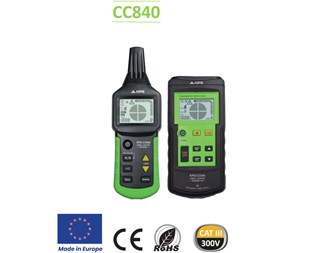

KPS CC840 Avansert kabelsøker
Finn kabler og rør raskt og trygt med CC840 kabelsøker. Med lys og akustisk signal kan du spore og oppdage skjulte feil på kabel i vegger, tak, gulv eller f.eks kantsnor for robotgressklipper. Les mer
Varianter
-
Produktbeskrivelse

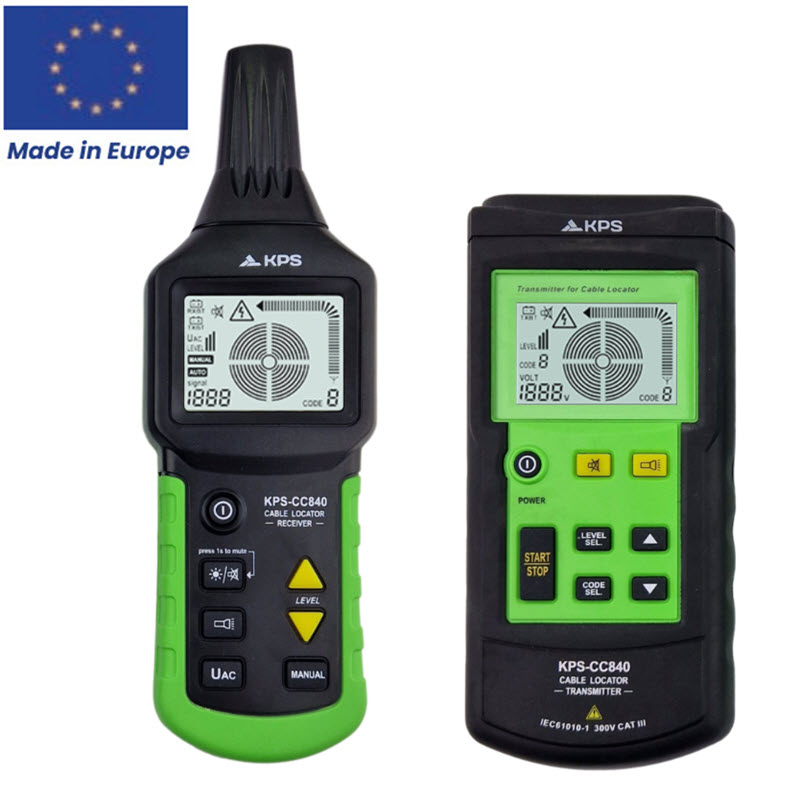

KPS CC840 Avansert kabelsøker produsert i Europa
Dette er en profesjonell avansert kabelsøker
Dette instrumentet gjør at du kan raskt identifisere og følge kabler som ligger skjult i tak, vegg og gulv. Sensitiviteten kan justeres for optimal feilsøking uansett miljø du jobber i. Instrumentet har et bakgrunnsbelyst display for enkel oversikt, og slår seg av automatisk etter en gitt tid for å spare batteri.
Gir deg en effektiv måte og spore kabler, eller finne brudd i en kabel som ligger skjult.
Skal du bore i vegger, grave i bakken, eller jobbe med vedlikehold av elektriske kabler eller rør? Unngå risikoen for feil eller farlige situasjoner med vår høykvalitets kabelsøker. Med avansert teknologi og brukervennlig design gir kabelsøkeren deg nøyaktige resultater hver gang, enten du jobber med telekommunikasjonskabler, strømkabler, eller rørinstallasjoner. Den oppdager også kortslutninger, brudd i kabler, og kan identifisere sikringer og tilordne strømkretser. Med muligheten til å måle både AC- og DC-spenning (12-400V), får du en presis og pålitelig måling hver gang. Med sitt kompakte og robuste design er den enkel å transportere og bruke på alle typer byggeplasser. For ekstra sikkerhet har både senderen og mottakeren mute-funksjon, slik at de kan brukes i støyfølsomme miljøer uten forstyrrelser.
Nå, med denne kabelsøkeren utviklet av KPS for å effektivt hjelpe brukere med å finne eller oppdage kabler, trenger du ikke ta flere risikoer. Denne kabelsøkeren er et bærbart instrument som består av en sender, en mottaker og diverse tilbehør. Med avanserte integrerte deler og digitale teknologikretser kjennetegnes den av sin pålitelige og sikre elektriske ytelse. Senderen sender vekselspenning modulert av digitale signaler til målledningen (eller metallrør), som genererer et vekslende elektrisk felt. Plasser mottakerens sensorhode nær dette elektriske feltet, og sensoren vil generere indusert spenning. Dette instrumentet kan forstørre et svakt spenningssignal hundrevis av ganger og deretter vise det på skjermen etter å ha dekodet lydfrekvensen, demodulert og utført digital prosessering, slik at posisjonen til nedgravde kabler eller rør, samt feilene deres, kan oppdages basert på signalendringer.
Senderen sender ikke bare ut signaler, men fungerer også som et voltmeter. På denne måten kan instrumentet vise spenningen til den testede linjen, inkludert AC/DC-differensieringen, i tillegg til å vise et varselsymbol når en aktiv linje kontrolleres.
Mottakerens display er bakgrunnsbelyst, slik at brukerne kan se testresultatene selv i mørket. For å forbedre testens effektivitet er mottakeren utstyrt med en høyttaler, som vil avgi skiftende toner etter hvert som signalstyrken endres. På denne måten kan brukerne bedømme effekten av testen ganske enkelt ut fra lydene.
Kabelsøker
- LCD-skjerm
- Av/på-bryter
- Knapp for å justere/bekrefte effektnivåoverføring (nivå I, II eller III)
- Knapp for å overføre eller stoppe overføring av kodet informasjon.
- Knapp for å justere/bekrefte den kodede informasjonen som skal overføres. Trykk på denne knappen i 1 sekund for å legge inn koden og trykk kort for å avslutte (kode F, E, H, D, L, C, O eller A kan velges, standard er F).
- Ned-tast. Når du stiller inn effektnivå eller kode, trykk for å bla ned.
- Opp-tast. Når du stiller inn effektnivå eller kode, trykk for å gå opp.
- Tast for å aktivere eller deaktivere dempemodus (det vil ikke være noen tastetone i denne modusen)
- Tast for å slå av/på lommelykten.
- Terminal +, inngang/utgang på senderen. Senderen er koblet til eksterne kabler med testkontakter gjennom denne terminalen for å sende signaler og motta de oppdagede spenningssignalene.
- Jord deg selv. Emitteren er i kontakt med jord gjennom denne terminalen.
Emisor-skjerm
- Symbol som indikerer spenningen/energien til senderbatteriet.
- Sendeeffektnivå (nivå I, II eller III)
- Overført kode (som standard F)
- AC nettspenning
- DC spenning i det elektriske nettverket
- Nettspenningsverdi (kan brukes som et vanlig voltmeter; område: 12 til 400V DC / AC)
- Overføringsstatus.
- Kode som overføres
- Intensiteten til signalet som overføres.
- Symbol som indikerer spenningen i nettverket.
- Symbol som indikerer lydløs modus.

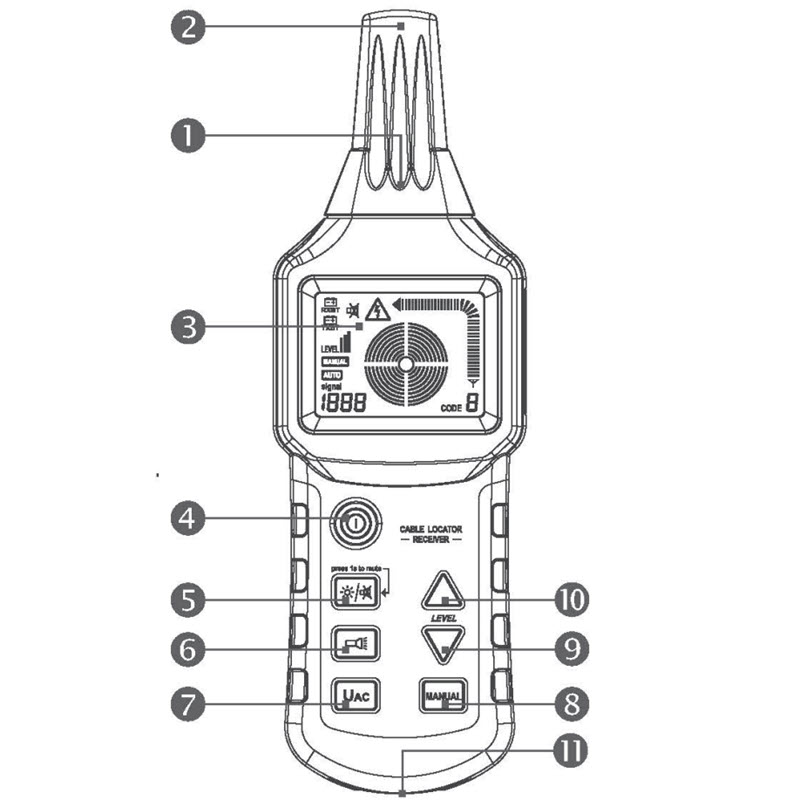

Mottakerdiagram
- Lys.
- Testhode.
- LCD-skjerm.
- Av/på-knapp.
- Komposittknapp for bakgrunnsbelysning og dempemodus. Trykk lett for å aktivere/deaktivere dempemodus (i dempemodus er både tastetone og høyttaler dempet).
- Knapp for å slå lyset av/på.
- UAC-knapp for å veksle mellom kabelsøkermodus og nettspenning.
- Manuell knapp for å veksle mellom manuell eller automatisk kabelsøker.
- Knapp for å justere følsomheten ned i manuell modus.
- Knapp for å justere følsomheten oppover i manuell modus.
- Høyttaler.

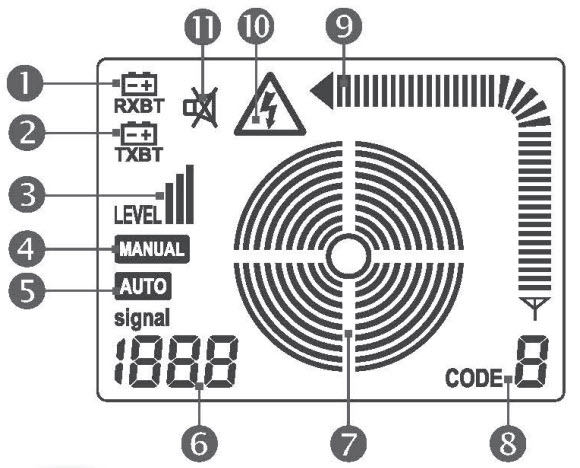

Mottakerens skjerm
- Symbol som indikerer spenningen/effekten til mottakerbatteriet.
- Symbol som indikerer spenningen/energien til senderbatteriet.
- Sendeeffektnivå (nivå I, II eller III).
- Symbol for manuell modus.
- Symbol for automatisk modus.
- I automatisk modus indikerer dette tallet signalstyrken. I manuell modus vises SEL for å indikere intet signal, eller et tall som indikerer signalstyrke. I UAC-modus vises UAC.
- Konsentriske sirkler indikerer forhåndsinnstilt følsomhet i grafikken. Flere sirkler indikerer høyere følsomhet, færre sirkler indikerer lavere følsomhet.
- Mottatt kode.
- Signalintensitet.
- Symbol som indikerer spenningen i nettverket.
- Symbol som indikerer dempingsmodus.
Prinsipp for drift
Kabelsøkeren inkluderer en sender, en mottaker og tilbehør. Senderen sender en vekselspenning modulert av digitale signaler til målkabelen (eller metallrørene), som genererer et vekslende elektrisk felt. Plasser spissen av mottakeren nær dette feltet, og sensoren vil generere indusert spenning. Dette instrumentet kan forsterke dette svake signalet hundrevis av
ganger og vise det på LCD-skjermen etter digital prosessering. På denne måten kan posisjonen til nedgravde kabler eller rør, samt deres feil, oppdages
basert på endringen i signalet.Spesifikasjoner Sender
- Ekstern AC/DC-spenningsidentifikasjon: 12-400V
- Utgangssignalfrekvens: 125kHz
- Minimum strømstyrke: Rundt 31mA
- Maksimal strømstyrke: rundt 115mA
- Displayfunksjon: Ja
- Klasse: CAT III 300V
Spesifikasjoner Mottaker
- Deteksjonsdybde
- Enpolet applikasjon 0 - 2 m
- Topolsapplikasjon 0 - 0.5 m
- Enkel sløyfekrets: ca 2.5 m
SKU KPSCC840CBINT
EAN 8435394747378
UPC 810053670422 -
