Vare.nr 20119852

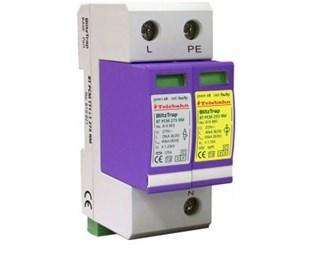

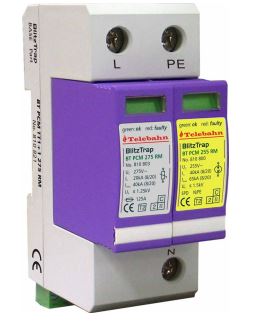

T2 (klasse C) enfaset lyn-/overspenningsvern

Forbigående beskyttelse og overspenningsvern for installasjon på LPZ 0B-1 eller høyere, beskytter lavspent utstyr mot overspenningsskader. Brukes i modulær SPD-klasse II (klasse C) for TT 1+1-krets og TN-strømforsyningssystemer. Designet i henhold til IEC 61643-11/EN 61643-11. Les mer

Varianter

Tilgjengelighet webshop 2 st
Levering 1-2 dager
2 800 NOK eks. mva
  • Produktbeskrivelse

    Viktige funksjoner

    • Liten
    • Rask responstid
    • Doble termiske frakoblingsenheter, noe som gir mer pålitelig beskyttelse
    • Multifunksjonell terminal for tilkobling av ledere og samleskinner
    • Grønt vindu skifter til rødt ved feil og gir også fjernalarmstyring samtidig

    BruksområdeBrukes i TT- og TN-systemer ("1+1"-krets).

    TT- og TN-systemer

    • TT-system: I dette systemet er det nøytrale punktet til strømkilden (ofte en transformator) jordet, men beskyttelseslederne til utstyret er direkte koblet til sin egen jordelektrode som er atskilt fra strømkildens jording. Dette er vanlig i noen deler av verden der du ønsker å minimere jordfeilstrømmer.

    • TN-system: I dette systemet er nøytralpunktet til strømkilden jordet og utstyrets beskyttelsesledere er koblet til samme jordingssystem som strømkilden. TN-systemer leveres i flere varianter (TN-C, TN-S, TN-C-S) avhengig av hvordan jordingen er organisert og hvilken type beskyttelsesleder som brukes.

    "1+1"-krets

    Begrepet "1+1-krets" indikerer at overspenningsvernet består av to deler:

    1. Primær beskyttelseskomponent (f.eks. en avleder eller varistor) for å håndtere hovedoverspenningen.
    2. Sekundær beskyttelseskomponent (f.eks. en reservebeskyttelsesenhet eller en ekstra avleder) som gir ekstra beskyttelse i tilfelle den første beskyttelseskomponenten svikter.

    Oppsummert betyr dette at denne overspenningsvernet kan brukes i både TT- og TN-systemer, og at den har en doblet beskyttelseskonfigurasjon ("1+1") for å forbedre påliteligheten til beskyttelsen.



    Type BT PCM TT1+1 275 RM-1 Forklaring
    Nominell spenning [Un] 230V AC Den vanlige driftsspenningen til enheten.
    Nominell spenning (maks. kontinuerlig spenning) [Uc] 275V AC / 255V AC Maksimal spenning som enheten kan håndtere uten å bli skadet.
    Nominell utladningsstrøm (8/20) [In] L-N, N-PE: 20 kA / 40 kA Den standardiserte strømmen som enheten kan avlede under en overspenning.
    Maksimal utladningsstrøm (8/20) [maks.] L-N, N-PE: 40 kA / 65 kA Den høyeste strømmen som enheten kan avlede ved en kortvarig overspenning.
    Spenningsbeskyttelsesnivå ved In [Up] LN, N-PE: ≤ 1,25 kV/≤ 1,5 kV Maksimal spenning som enheten slipper gjennom ved nominell utladningsstrøm.
    Spenningsbeskyttelsesnivå ved 5kA [Up] L-N: ≤ 1.0kV Maksimal spenning som enheten slipper gjennom ved en spesifikk strøm på 5kA.
    Svartid [tA] L-N, N-PE: ≤ 25ns/≤ 100ns Hvor raskt enheten reagerer på en overspenning.
    Evne til å slukke følgestrømmer ved UC N -PE 100Arms Enhetens evne til å håndtere og avbryte følgerstrømmer.
    Maks. sikring [F] 125A gL/gG Maksimal sikringsstørrelse som er anbefalt for å beskytte enheten.
    Driftstemperaturområde [Tu] -40°C...+80°C Temperaturområdet som enheten kan fungere effektivt innenfor.
    Tverrsnittsareal (L/N) 1,5 mm² ~ 10 mm² solid fleksibel Anbefalt lederstørrelse for tilkobling av L- og N-ledere.
    Tverrsnittsareal (L/N) 6,0 mm² ~ 25 mm² solid fleksibel Anbefalt lederstørrelse for tilkobling av PE (jord)-ledere.
    Montering på 35 mm DIN-skinne Type montering for enheten.
    Kapslingsmateriale Lysegrå termoplast, UL94-V0 Materialet og brannbeskyttelsesklassen til enhetens kapsling.
    Mål 1 mod (slank 18 mm) Størrelsen på enheten, noe som indikerer at den er kompakt og smal.
    Teststandarder IEC 61643-11; EN 61643-11 Standardene som enheten oppfyller for sikkerhet og ytelse.
    Sertifisering CE (LVD, EMC) Godkjente sertifiseringer som viser at enheten oppfyller sikkerhetskravene.
    Type ekstern signalkontakt Vekslende kontakt Typen kontakt for fjernovervåking av enhetens status.
    Koblingskapasitet AC: 250V/0,5A, DC: 250V/0,1A, 150V/0,2A, 75V / 0,5A Spesifikasjoner for vekslingskontaktens kapasitet for forskjellige strøm- og spenningsnivåer.
    Tverrsnittsareal for ekstern signalkontakt Maks. 1,5 mm² solid/fleksibel Anbefalt lederstørrelse for tilkobling av den eksterne signalkontakten.

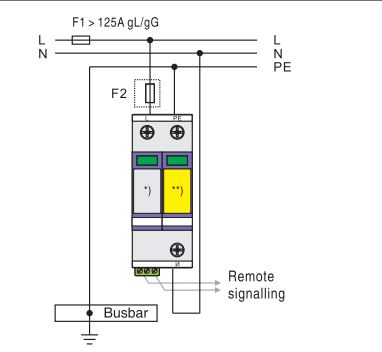

    Forbindelse:

    BT PCM TT1+1 275 RM_inkoppling.JPG

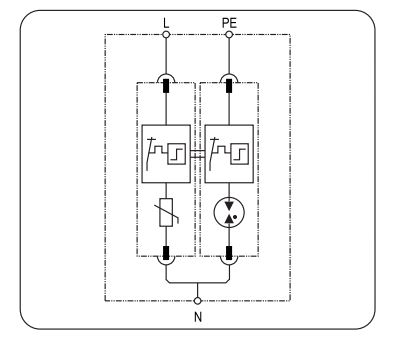

    Skjema:

    BT PCM TT1+1 275 RM_Schema.JPG
