1310nm DDM 10km

Vare.nr 20210673

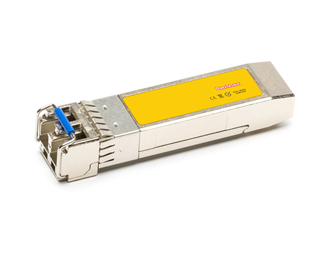

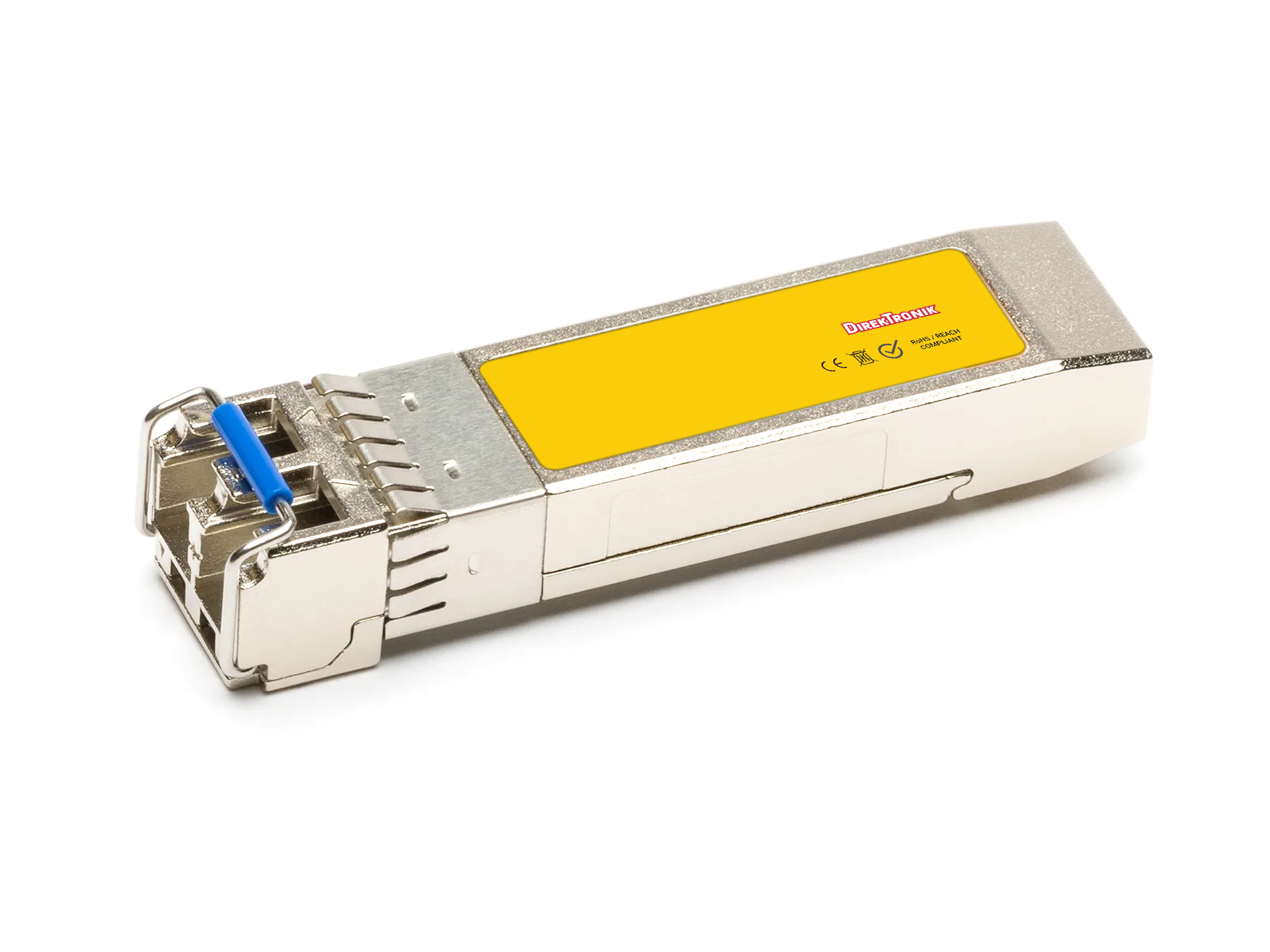

SFP 3G SDI Singlemode 10km 1310nm DDMI LC-Duplex

Når et videosignal skal overføres over fiber, må modulen passe til signalformatet og utstyrets optiske port. Denne SFP-modulen er beregnet for 3G SDI over singlemode-fiber. Det gir et alternativ når signalveien mellom bildekilde og mottaker skal bygges med fiber i et studio eller en annen teknisk installasjon. Oppgitt rekkevidde er opptil 10 km. Tilkoblingen er LC-Duplex og må passe til kablingen i installasjonen. Les mer

Varianter

Ser du ikke oppsettet? Kontakt oss - vi hjelper deg til riktig løsning!
Tilgjengelighet webshop 0 st
Levering >21 dager
1 540 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Velg optikk etter forbindelsen

    I en installasjon der et videosignal skal overføres mellom to enheter, må modulens SDI-format passe til både sender og mottaker. Modulen bruker LC-Duplex. Kontroller også de optiske egenskapene til utstyret i den andre enden. En korrekt fysisk tilkobling må kombineres med en driftsmodus som begge enhetene støtter.

    Dimensjoner for hele forbindelsen

    Effektbudsjettet er 13 dB. Fiber, kontakter og skjøter bidrar til dempningen i forbindelsen. Vurder hele signalveien og legg inn margin i planleggingen. DDMI gir digital diagnostikk i vertsutstyr som støtter funksjonen, og kan gjøre idriftsetting og feilsøking enklere.

    Senderens nominelle bølgelengde er 1310 nm. Tilpass den til det optiske grensesnittet i den andre enden når du planlegger forbindelsen.

    • SFP for 3G SDI.
    • Singlemode-fiber, LC-Duplex.
    • Oppgitt rekkevidde 10 km.
    • DDMI for digital diagnostikk.
    • Driftstemperatur: 0 til 70 °C.

    Dokumenter modulvalget og utstyret i den andre enden sammen med fiberstrekningen. Da får driftspersonalet et tydelig grunnlag for fremtidig feilsøking.

    Våre SFP-er tilsvarer SFP-ene som er oppført i "konfigurasjon" ovenfor.

  • Teknisk spesifikasjon

    Modell SFP
    SFP
    Kontakt
    LC
    Grensesnitt
    Duplex
    Datahastighet
    2.97Gbps
    Bølgelengde TX nm
    1310
    Rekkevidde * (km)
    10
    DDMI
    Yes
    Temp
    0°C - 70°C
    Produsent
    Direktronik
    Mote
    Singlemode
    Effektbudsjett (dB)
    13
    Sende min./maks.
    -5 dBm / 0 dBm
    Motta min./maks.
    -18 dBm / -3 dBm (overload) @3G
    Bølgelengde TX (radius) nm
    1260 - 1360
    Bølgelengde RX (radius) nm
    1270 - 1610
    FEC
    No
    CDR
    none
    Industriell
    No
    Protokoll
    3G SDI
    Bølgelengde RX nm
    1310
