PoE for LED – løsninger for smarte bygg

Power over Ethernet (PoE) er flere ulike standarder for strømforsyning via en vanlig nettverkskabel, noe som gjør at det ikke trengs stikkontakt og strømadapter der produktet skal plasseres. Teknologien har lenge vært brukt for IP-kameraer og Wi-Fi-aksesspunkter, og brukes nå i økende grad til mating av LED-belysning. Alle produktene i gruppen Smarte Bygg forsynes med strøm over IP-nettverket via Power over Ethernet (PoE+).

Mating av LED-belysning via PoE

LED-belysningen har slått gjennom bredt over hele verden, der den erstatter glødelamper, halogenlamper og kompaktlysrør i kommersielle og industrielle miljøer, men også i boliger. Det er ikke bare størrelsen som er fordelen, LED har også lengre levetid og høyere energieffektivitet enn forgjengerne.

En fordel med PoE-teknologien er at det er mulig å styre og håndtere lyset over det lokale nettverket. LED-armaturer som drives med PoE kan kobles til med en vanlig RJ45-kontakt med egen IP-adresse. Legger man til sensorer, kan man få smarte LED-noder for å samle inn informasjon om omgivende lys, temperatur, luftfuktighet og om noen er i rommet, som deretter sendes til styreenheten.


Med hjelp av nettoppkoblede enheter som telefoner, datamaskiner og nettbrett finnes det mange spennende bruksområder. Man kan for eksempel sørge for at lyset tennes når noen går inn i et rom og er slukket når rommet er tomt, for eksempel for å se hvilke møterom som er ledige. En sensor som registrerer omgivende lys kan sørge for at belysningen holdes konstant ved hjelp av sollyset, dvs. gi mer lys når solen ikke strekker til.

Eiendomseiere og driftsansvarlige får en helhetlig oversikt over en eiendom og kan dermed optimalisere energibruken ved å i sanntid måle, overvåke og styre alle nodene i nettverket (inkludert varme og ventilasjon). Basert på denne informasjonen og innsamlede data om hvordan lokalene brukes, kan forvalteren deretter tilpasse temperatur, belysning og rengjøringsplan.

Smarte Bygg er optimalisering av energiforbruk, helt opp til 80 % når det gjelder belysning! De vanligste bruksområdene er intelligent kontroll av lys og lysstyrke i kontorer, hoteller, sykehus, korridorer og andre steder.

Smarta byggnader_stadsbild_POE-LED2.jpg

LED-kontroll, driv og styr LED-belysning via PoE-strøm

Smart Lighting Controller

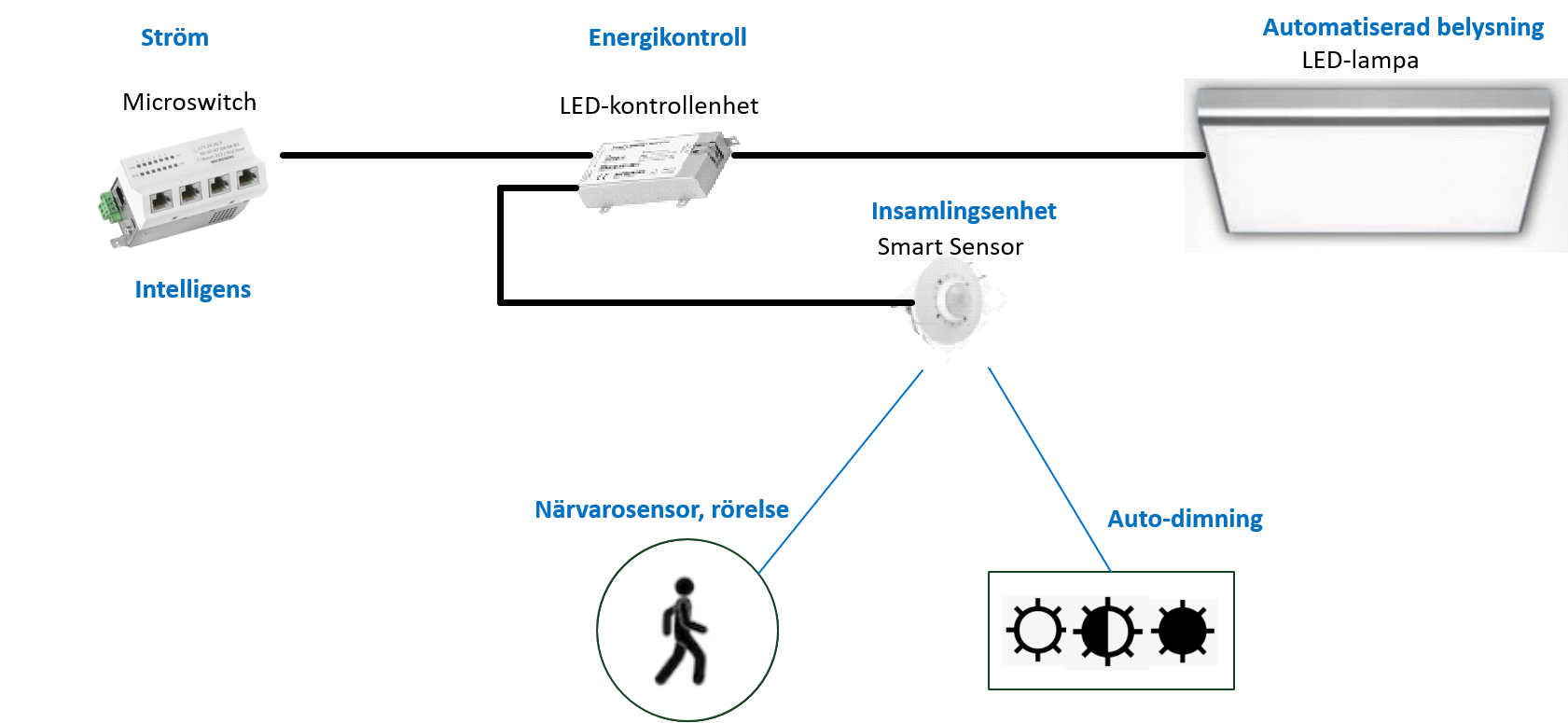

En kontrolleenhet for LED-lamper, som strømforsynes over nettverket via PoE. Enheten fungerer som en lenke mellom LED-lampen og IP-nettverket. En såkalt LED-kontroller omdanner PoE-strømmen i nettverkskabelen til strømforsyning for LED-belysning. Smart Lighting Controller overfører omgivelsesdata som samles inn av en sensor (som for eksempel Smart Sensor) og behandler den lokalt. Flere kontrolleenheter kan administreres via en app fra en telefon eller et nettbrett.

Sensor/føler, bevegelse, luminans, temp, luftfuktighet, mm

Smart Sensor, Best.nr: 20103958

Den smarte sensoren/føleren i nettverket som samler inn og leverer omgivelsesdata. Innsamlingsenheten er utviklet for å måle luminans/belysningsstyrke, romtemperatur og luftfuktighet, samt oppdage tilstedeværelse av en person. Den er utviklet for å samle inn og levere data via en Smart Lighting Controller. Sensoren monteres i taket i nærheten av LED-lampen. Data fra hver tilkoblet LED-lampe overføres indirekte til Smart DirectorApp via Smart Lighting Controller.

Digital I/O-enhet

Smart I/O Controller Digital, Best.nr: 20103959

I/O-kontroller som er utviklet for både å samle inn sensorsignaler og drive og kontrollere automasjonsaktuatorer. Typiske bruksområder er intelligent kontroll og automatisering av elektriske enheter og aktuatorer innen bygningsautomatisering. Flere I/O-enheter kan administreres via en app på telefon eller nettbrett. Innsamlede data fra en sensor overføres via nettverket fra I/O-enheten til Smart Director App, som igjen sender kontrolldata til utgående porter på I/O-enheten. Denne I/O-kontrolleren har porter for innkommende og utgående digitale signaler.

Digital og analog I/O-enhet

Smart I/O Controller Digital & Analog, Best.nr: 20103960

I/O-kontroller som er utviklet for både å samle inn sensorsignaler og drive og kontrollere automasjonsaktuatorer. Typiske bruksområder er intelligent kontroll og automatisering av elektriske enheter og aktuatorer innen bygningsautomatisering. Flere I/O-enheter kan administreres via en app via en telefon eller et nettbrett. Innsamlede data fra en sensor overføres via nettverket fra I/O-enheten til Smart Director App, som igjen sender kontrolldata til de utgående portene på I/O-enheten. Denne I/O-kontrolleren har porter for både innkommende og utgående digitale og analoge signaler.

Webinar fra 18. mai 2021

Presentasjon fra webinaret: Direktronik-Microsens-may21.pdf

Har du spørsmål eller ønsker rundt produkter for LED, PoE eller andre områder innen smarte bygg, er Direktroniks prisbelønte kundeservice alltid klar* på telefon, e-post eller chat.

*) hverdager mandag–fredag, 08.00–17.00
