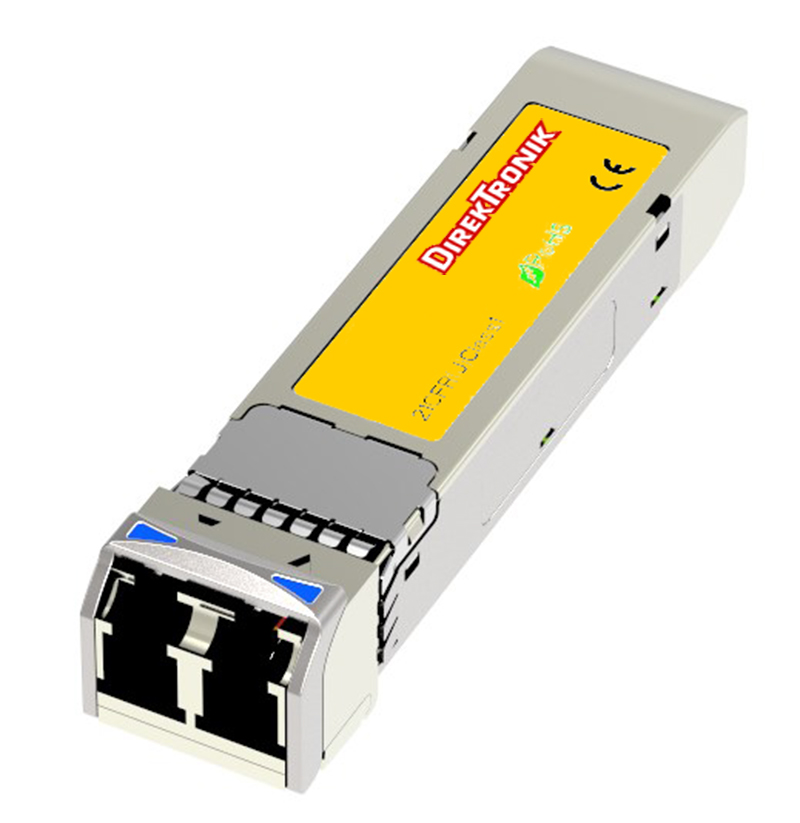

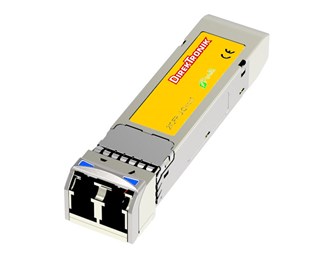

SFP 12Gbps Video Optical Transceiver, 20 km

Vare.nr 133-4850

SFP 12Gbps Video Optical Transceiver, 20 km

Video SFP for kostnadseffektiv video-overføring over singlemode dupleks-fiber. Denne SFP sender og tar imot data i hastigheter fra 50 Mbps opp til 11,88 Gbps. Kompatibel med SMPTE ST-297-2006, ST2081 og ST-2082. Les mer

Varianter

Tilgjengelighet webshop 0 st
Levering >21 dager
5 000 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Beskrivelse

    Video SFP-en er utformet for å overføre/motta datahastigheter fra 50 Mbps til 11,88 Gbps, dette i samsvar med SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST 292 -1 (HD-SDI) og ST 259 (SD-SDI). Denne Video SFP støtter signaler med SDI-patologiske mønster.

    For å sikre feilfri overføring inneholder standardene en datascrambler/descrambler for å skape mange overganger i de serielle dataene, noe som gjør det enklere for mottakeren å beholde timingen. Som et resultat er det enkelte kombinasjoner av scrambler-tilstand og databitenes kryptering som fører til en sekvens av opptil 20, etterfulgt av enere eller nuller. Disse sekvensene kalles patologiske betingelser, og de viser seg i konkrete nyanser av rosa eller grått. Disse patologiske forholdene kan skape feil under overføring gjennom typisk AC-koblet optikk, eller annet AC-koblet grensesnitt. Videoforbedret eller SMPTE-kompatibel optikk er utformet for å godta disse patologiske forholdene, slik at de lengre sekvensene av enere eller nuller kan passere uten feil.

    Video SFP-en består av disse delene:

    • En DFB-laser
    • En PIN-fotodiode integrert med en trans-impedansforforsterker (TIA)
    • Klokke-låsekretser og en mikrokontroller (MCU).

    Video SFP-en er tilgjengelig i to versjoner, en som er kompatibel med SFP Multi-Source Agreement (MSA), og en som følger Video SFP Non-MSA. Forskjellen med en kombinert sender/mottaker Video SFP er at kontaktpinnen som styrer avstenging av senderlaseren, sitter på forskjellige pinner, pinne 3 på MSA mot pinne 20 på Non-MSA. Derfor er det lurt å bruke riktig type, selv om dataoverføring fungerer i begge tilfeller.

    Bruksområder

    • Serielt digitalt fiberoverføringssystem for SMPTE ST 259, SMPTE ST 344, SMPTE ST 292-1 / 2, SMPTE ST 424, SMPTE ST 2081-1 og SMPTE ST 2082-1 Signaler
    • UHDTV / HDTV / SDTV Service Interfaces

    Funksjoner

    • SD / HD / 3G / 6G / 12G-SDI SFP-sender/mottaker
    • Kompatible med ST 259, ST 292-1, ST 424, ST-2081-1 og ST-2082-1
    • Metallchassis for lav EMI
    • 1310 nm DFB lasersender
    • Støtte for patologiske mønster for SD-SDI, HD-SDI, 3G-SDI, 6G-SDI og 12G SDI
    • I samsvar med SFF-8472 med dupleks LC-kontakt
    • Modulens mottaker inneholder klokkelåsekretser
    • RoHS-kompatibel (blyfri)
    • Enkel 3,3 V strømforsyning
    • Hot-pluggbart SFP-fotavtrykk
    • Digital Diagnostic monitoring (DDM)
    • Effektforbruk: maks. 1485 mW
    • Driftstemperaturområde 0 til +70 °C

  • Lære mer

    • Fiberbåret AV – strømmende media via fiber

      Audio-Visual (AV) er et område som ofte stiller svært strenge krav til overføring av blant annet strømmende video, bilder og lyd, både når det gjelder kabler og annet utstyr. Fiberoptikk gir ikke bare større båndbredde over lengre avstander, men også bedre beskyttelse mot forstyrrelser, mindre størrelse og lavere vekt. Den tradisjonelle kobberkabelen b

    • Broadcasting-produksjon og bearbeiding med krav til båndbredde

      I takt med at kameraer og sendeteknologi utvikles, implementeres SDI-versjoner med broadcast- og digitalkinoklasse når det kommer til oppløsning, bildehastighet (bilder i sekundet) og fargedybde. Dette for å håndtere de økte kravene til båndbredde som ukomprimerte videosignaler innen profesjonell produksjon og bearbeiding medfører.

    • HDMI 2.1 – lite skritt, men stor forskjell

      Les om fordelene med HDMI 2.1, og se i tabellen hva som er inkludert i de ulike versjonene av HDMI-standarden

  • Teknisk spesifikasjon

    Model SFP
    SFP
    Connector
    LC
    Interface
    Singlemode
    Data rate
    12Gbps
    Range
    20
