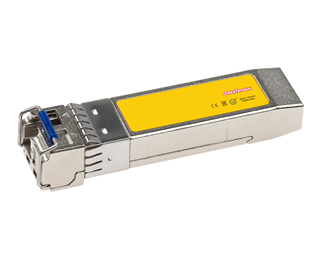

TX1550/RX1330nm DDM 5km

Vare.nr 20210409

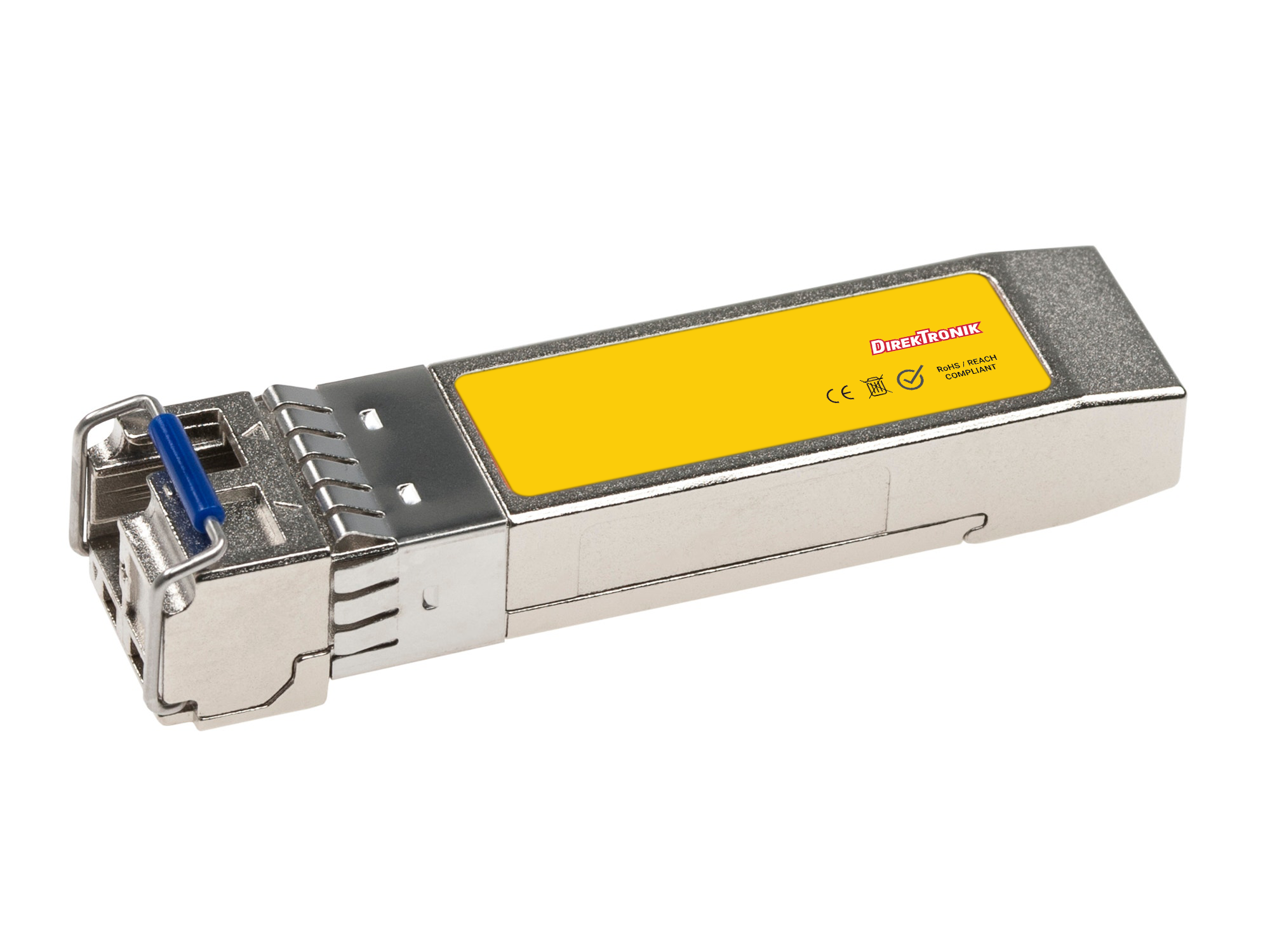

SFP 4G Fibre Channel Bidi Industriell Singlemode 5km LX TX1550nm/RX1330nm DDMI LC-Duplex

Når en optisk BiDi-forbindelse skal bygges, må både bølgelengder og fibertilkoblinger passe til utstyret i begge ender. Denne SFP-modulen er beregnet for 4G Fibre Channel over singlemode-fiber. Den toveis optikken bruker ulike bølgelengder for sending og mottak. Riktig utstyr i den andre enden og riktig fiberstruktur er derfor viktige deler av produktvalget. Oppgitt rekkevidde er opptil 5 km. Tilkoblingen er LC-Duplex og må passe til kablingen i installasjonen. Les mer

Varianter

Ser du ikke oppsettet? Kontakt oss - vi hjelper deg til riktig løsning!
Tilgjengelighet webshop 0 st
Levering >21 dager
1 330 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Tilpass BiDi-optikken i begge ender

    Modulen bruker LC-Duplex. Kontroller at utstyret i den andre enden er beregnet for samme optiske BiDi-grensesnitt, og at kablingens fiberstruktur passer til forbindelsen. BiDi-betegnelsen alene angir ikke antallet fibre hele forbindelsen trenger. Tilpass derfor patching og polaritet til det konkrete modulparet.

    Kontroller bølgelengdeparet

    Senderbølgelengden er 1550 nm og den typiske mottakerbølgelengden 1330 nm. Opplysningene gjelder ulike retninger i forbindelsen. Velg en komplementær modul i den andre enden, og kontroller at tilkobling og fiber passer til begge modulene.

    Dimensjoner for hele forbindelsen

    Effektbudsjettet er 8 dB. Fiber, kontakter og skjøter bidrar til dempningen i forbindelsen. Vurder hele signalveien og legg inn margin i planleggingen. DDMI gir digital diagnostikk i vertsutstyr som støtter funksjonen, og kan gjøre idriftsetting og feilsøking enklere. Driftstemperaturen er -40 til 85 °C. Modulen skal brukes i utstyr med egnet beskyttelse mot miljøpåvirkninger.

    • SFP for 4G Fibre Channel.
    • Singlemode-fiber, LC-Duplex.
    • Oppgitt rekkevidde 5 km.
    • DDMI for digital diagnostikk.
    • Industriell utførelse.

    Dokumenter modulvalget og utstyret i den andre enden sammen med fiberstrekningen. Da får driftspersonalet et tydelig grunnlag for fremtidig feilsøking.

    Våre SFP-er tilsvarer SFP-ene som er oppført i "konfigurasjon" ovenfor.

  • Teknisk spesifikasjon

    Modell SFP
    SFP
    Kontakt
    LC
    Grensesnitt
    Duplex
    Datahastighet
    4.25Gbps
    Bølgelengde TX nm
    1550
    Rekkevidde * (km)
    5
    DDMI
    Yes
    Temp
    -40°C - 85°C
    Produsent
    Direktronik
    Mote
    Singlemode
    Effektbudsjett (dB)
    8
    Sende min./maks.
    -8 dBm / -3 dBm
    Motta min./maks.
    -16 dBm / 0 dBm (overload) @4G
    Bølgelengde TX (radius) nm
    1530 - 1570
    Bølgelengde RX (radius) nm
    1260 - 1360
    FEC
    No
    CDR
    none
    Industriell
    Yes
    Protokoll
    1G Fibre Channel, 2G Fibre Channel, 4G Fibre Channel, Gigabit Ethernet
    Bølgelengde RX nm
    1330
