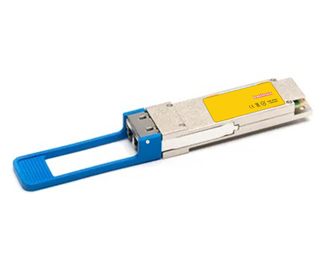

1270nm 2km

Vare.nr 20210498

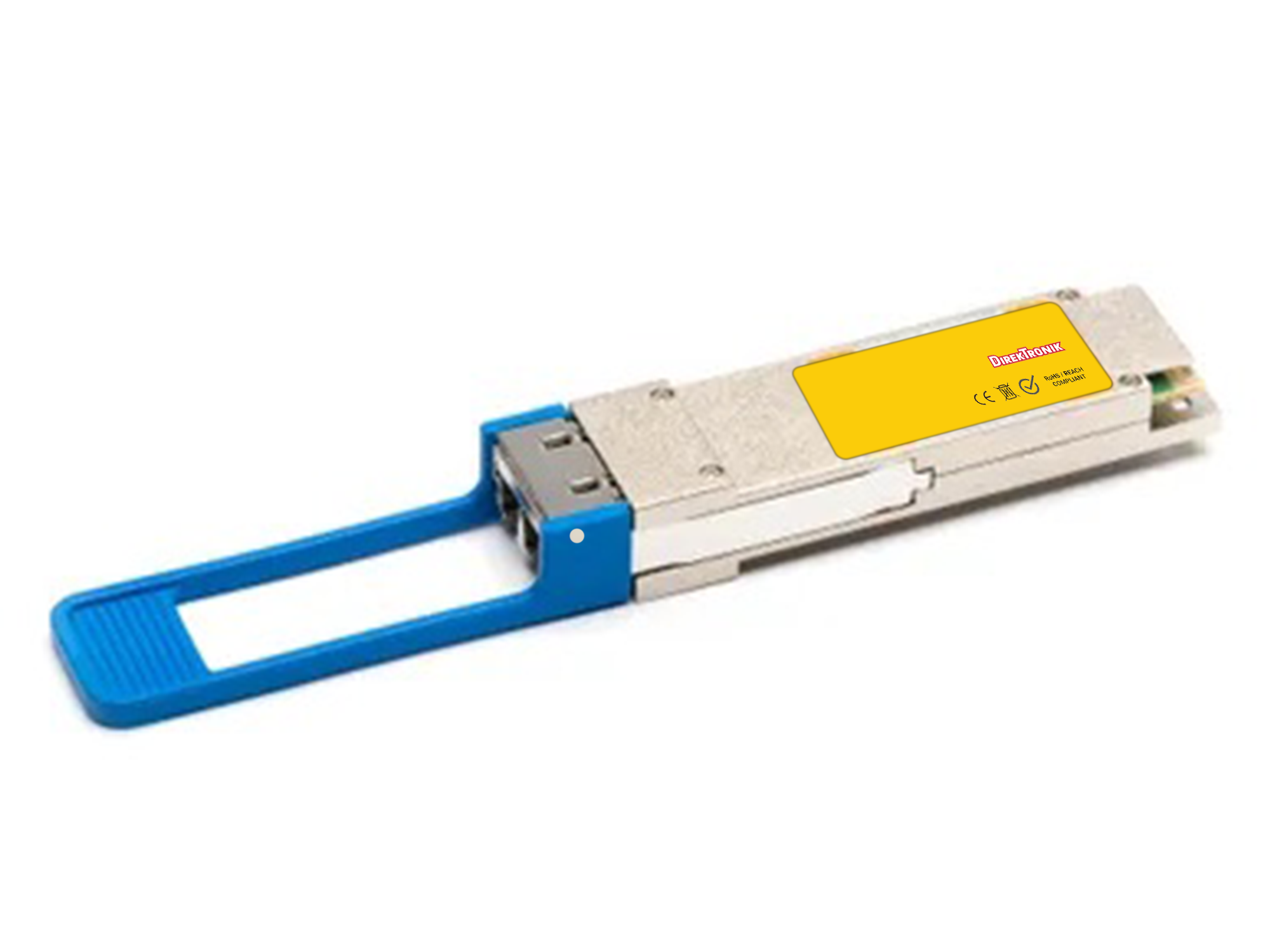

QSFP28 100G CWDM CDR Singlemode 2km IR 1270–1330nm DDMI LC-Duplex

Når flere forbindelser må dele en eksisterende fiberinfrastruktur, gjør bølgelengdemultipleksing det mulig å skille forbindelsene optisk. Denne QSFP28-modulen er beregnet for 100G Ethernet over singlemode-fiber. Ved å velge riktig kanal kan en ny forbindelse tilpasses multiplekserens kanalplan, slik at fiberen som allerede finnes, utnyttes mer effektivt. Oppgitt rekkevidde er opptil 2 km. Tilkoblingen er LC-Duplex og må passe til kablingen i installasjonen. Les mer

Varianter

Ser du ikke oppsettet? Kontakt oss - vi hjelper deg til riktig løsning!
Tilgjengelighet webshop 0 st
Levering >21 dager
13 280 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Flere forbindelser i den eksisterende fiberen

    Anta at en eksisterende fiberforbindelse må føre enda en separat forbindelse. Med egnede multipleksere i begge ender kan ulike bølgelengder dele samme fiberpar. Velg modul og filter ut fra samme kanalplan.

    Velg riktig fast kanal

    Hver kanalvariant har en fast senderbølgelengde. Kanalvalget på produktsiden bestemmer hvilken variant som bestilles; dette valget gjør ikke modulen avstembar. Familiens senderbølgelengder ligger innenfor 1270–1330 nm. Tilpass bestillingen til multiplekserens port og optikken i den andre enden.

    Dimensjoner for hele forbindelsen

    Effektbudsjettet er 4 dB. Fiber, kontakter og skjøter bidrar til dempningen i forbindelsen, sammen med filtrene i et bølgelengdesystem. Vurder hele signalveien og legg inn margin i planleggingen. DDMI gir digital diagnostikk i vertsutstyr som støtter funksjonen, og kan gjøre idriftsetting og feilsøking enklere. CDR gjenskaper klokke og data i sende- og mottaksretningen; vertsutstyrets driftsmodus må fortsatt være riktig innstilt.

    • QSFP28 for 100G Ethernet.
    • Singlemode-fiber, LC-Duplex.
    • Oppgitt rekkevidde 2 km.
    • DDMI og CDR i sende- og mottaksretningen.
    • Driftstemperatur: 0 til 70 °C.

    Dokumenter den valgte kanalen sammen med forbindelsens endepunkter, slik at det samme grunnlaget er tilgjengelig ved neste servicebesøk.

    Våre SFP-er tilsvarer SFP-ene som er oppført i "konfigurasjon" ovenfor.

  • Teknisk spesifikasjon

    Modell SFP
    QSFP28
    Kontakt
    LC
    Grensesnitt
    Duplex
    Datahastighet
    106.25Gbps
    Bølgelengde TX nm
    Channel A - 1270
    Rekkevidde * (km)
    2
    DDMI
    Yes
    Temp
    0°C - 70°C
    Produsent
    Direktronik
    Mote
    Singlemode
    xWDM
    CWDM
    Effektbudsjett (dB)
    4
    Sende min./maks.
    -2.4 dBm / 4 dBm
    Motta min./maks.
    -6.4 dBm / 4.5 dBm (overload) @100G
    Bølgelengde RX (radius) nm
    1260 - 1570
    FEC
    Yes, KP4
    CDR
    TX and RX
    Industriell
    No
    Protokoll
    100G Ethernet
