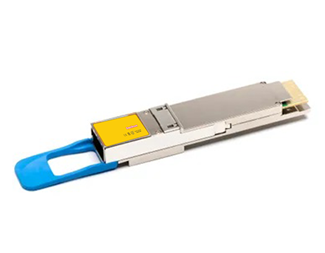

8x850-910nm 50m

Vare.nr 20210571

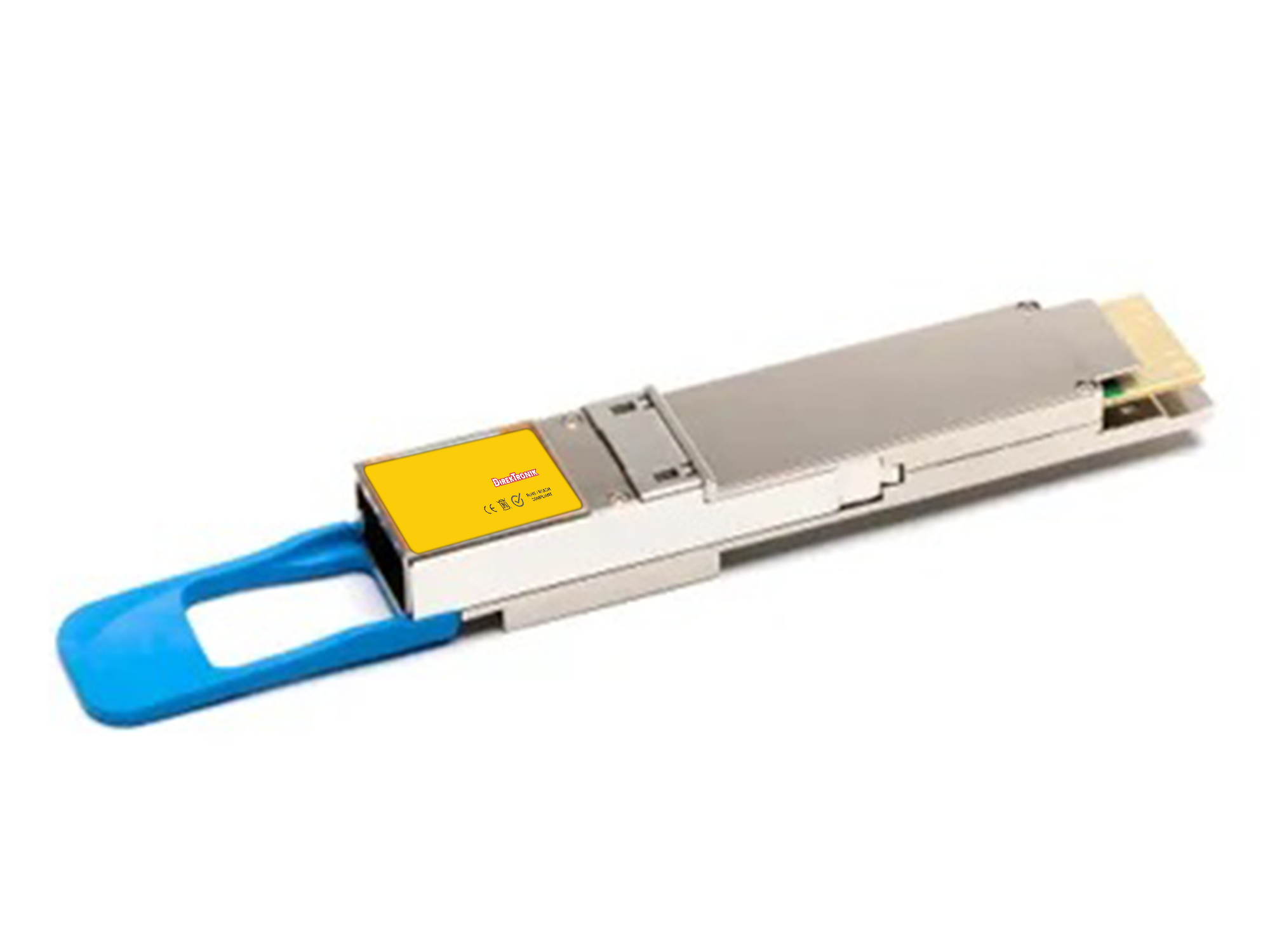

QSFP-DD 800G Bidi CDR Multimode 50m VR4.2 TX850–910nm/RX850–910nm DDMI MTP/MPO-8/12 APC

Når en optisk BiDi-forbindelse skal bygges, må både bølgelengder og fibertilkoblinger passe til utstyret i begge ender. Denne QSFP-DD-modulen er beregnet for 800G Ethernet over multimode-fiber. Den toveis optikken bruker ulike bølgelengder for sending og mottak. Riktig utstyr i den andre enden og riktig fiberstruktur er derfor viktige deler av produktvalget. Oppgitt rekkevidde er opptil 50 m. Tilkoblingen er MTP/MPO-8/12 APC og må passe til kablingen i installasjonen. Les mer

Varianter

Ser du ikke oppsettet? Kontakt oss - vi hjelper deg til riktig løsning!
Tilgjengelighet webshop 0 st
Levering >21 dager
29 250 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Tilpass BiDi-optikken i begge ender

    Modulen bruker MTP/MPO-8/12 APC. Kontroller at utstyret i den andre enden er beregnet for samme optiske BiDi-grensesnitt, og at kablingens fiberstruktur passer til forbindelsen. BiDi-betegnelsen alene angir ikke antallet fibre hele forbindelsen trenger. Tilpass derfor patching og polaritet til det konkrete modulparet.

    Kontroller bølgelengdeparet

    Senderbølgelengden er 850–910 nm og den typiske mottakerbølgelengden 850–910 nm. Opplysningene gjelder ulike retninger i forbindelsen. Velg en komplementær modul i den andre enden, og kontroller at tilkobling og fiber passer til begge modulene.

    Dimensjoner for hele forbindelsen

    Effektbudsjettet er 1,7 dB. Fiber, kontakter og skjøter bidrar til dempningen i forbindelsen. Vurder hele signalveien og legg inn margin i planleggingen. DDMI gir digital diagnostikk i vertsutstyr som støtter funksjonen, og kan gjøre idriftsetting og feilsøking enklere. CDR gjenskaper klokke og data i sende- og mottaksretningen; vertsutstyrets driftsmodus må fortsatt være riktig innstilt. Kontroller også fiberantall, polaritet og kontaktenes polering for MPO/MTP-kablingen.

    • QSFP-DD for 800G Ethernet.
    • Multimode-fiber, MTP/MPO-8/12 APC.
    • Oppgitt rekkevidde 50 m.
    • DDMI og CDR i sende- og mottaksretningen.
    • Driftstemperatur: 0 til 70 °C.

    Dokumenter modulvalget og utstyret i den andre enden sammen med fiberstrekningen. Da får driftspersonalet et tydelig grunnlag for fremtidig feilsøking.

    Våre SFP-er tilsvarer SFP-ene som er oppført i "konfigurasjon" ovenfor.

  • Teknisk spesifikasjon

    Modell SFP
    QSFP-DD
    Kontakt
    MTP/MPO
    Datahastighet
    850Gbps
    Bølgelengde TX nm
    850 nm, 850 nm, 850 nm, 850 nm, 910 nm, 910 nm, 910 nm, 910
    Rekkevidde * (km)
    0,05
    DDMI
    Yes
    Temp
    0°C - 70°C
    Produsent
    Direktronik
    Mote
    Multimode
    Effektbudsjett (dB)
    1.7
    Sende min./maks.
    -4.6 dBm / 4 dBm
    Motta min./maks.
    -6.3 dBm / 4 dBm (overload) @800G
    FEC
    No
    CDR
    TX and RX
    Industriell
    No
    Protokoll
    800G Ethernet
    Bølgelengde RX nm
    850 nm, 850 nm, 850 nm, 850 nm, 910 nm, 910 nm, 910 nm, 910
