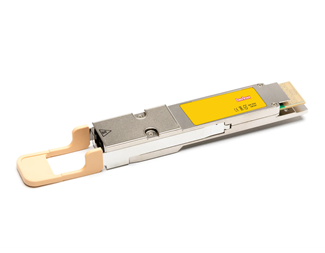

8x850nm 100m

Vare.nr 20210567

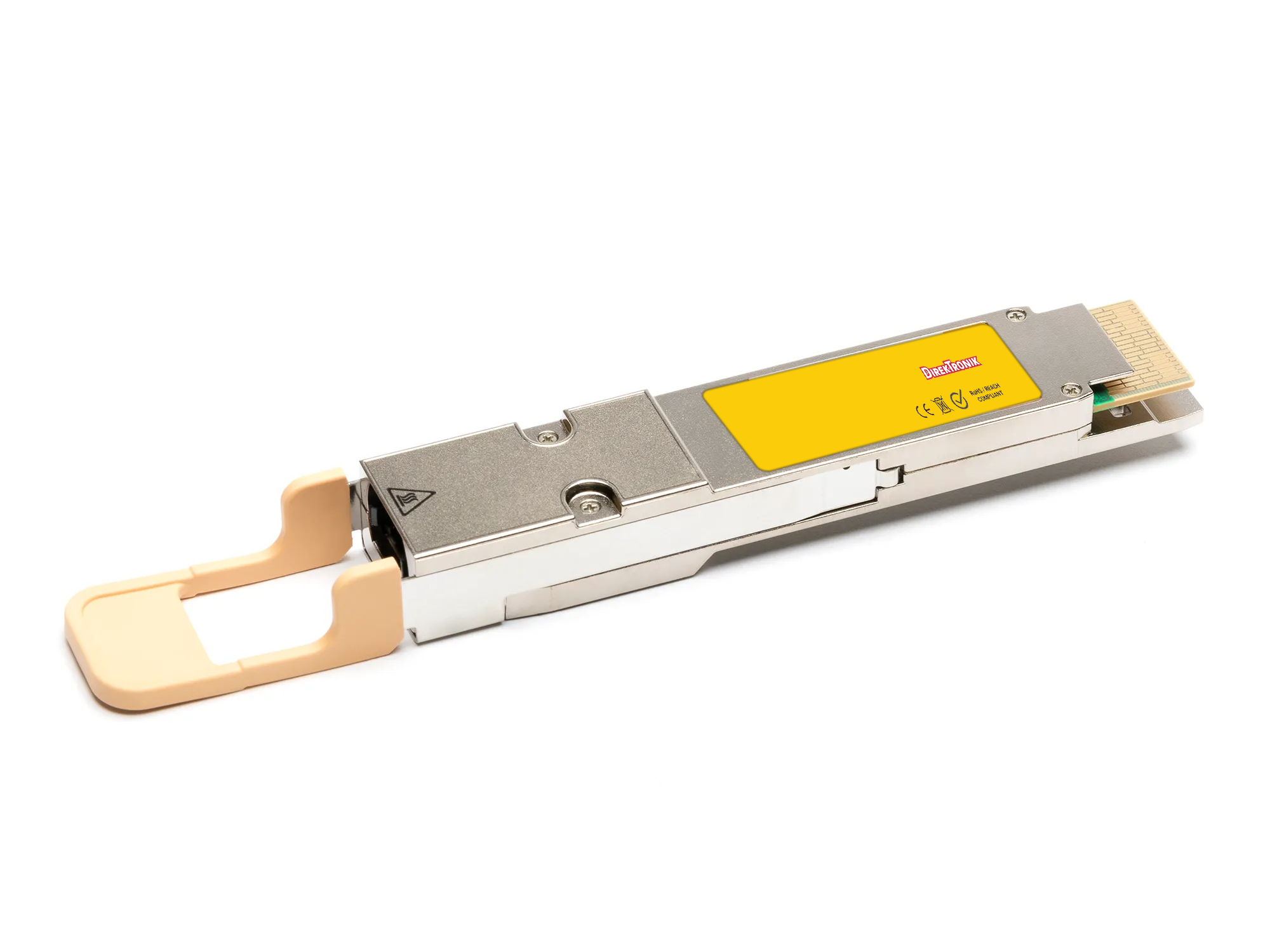

QSFP-DD 400G CDR Multimode 100m SR8 8x850nm DDMI MTP/MPO-16 APC SEA

Når nettverksenheter i en datahall eller et teknisk rom skal kobles sammen, kan den eksisterende multimodefiberen være utgangspunktet. Denne QSFP-DD-modulen er beregnet for 400G Ethernet over multimode-fiber. Modulen gir en optisk tilkobling for en planlagt forbindelse der fibertype, portformat og avstand må passe sammen. Oppgitt rekkevidde er opptil 100 m. Tilkoblingen er MTP/MPO-16 APC og må passe til kablingen i installasjonen. Les mer

Varianter

Ser du ikke oppsettet? Kontakt oss - vi hjelper deg til riktig løsning!
Tilgjengelighet webshop 0 st
Levering >21 dager
4 040 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Velg optikk etter forbindelsen

    Anta at to nettverksenheter skal få en optisk forbindelse via eksisterende kabling. Begynn med å kontrollere fibertypen, strekningens lengde og portene i begge ender. Modulen bruker MTP/MPO-16 APC. Kontroller også de optiske egenskapene til utstyret i den andre enden. En korrekt fysisk tilkobling må kombineres med en driftsmodus som begge enhetene støtter.

    Dimensjoner for hele forbindelsen

    Effektbudsjettet er 1,9 dB. Fiber, kontakter og skjøter bidrar til dempningen i forbindelsen. Vurder hele signalveien og legg inn margin i planleggingen. DDMI gir digital diagnostikk i vertsutstyr som støtter funksjonen, og kan gjøre idriftsetting og feilsøking enklere. CDR gjenskaper klokke og data i sende- og mottaksretningen; vertsutstyrets driftsmodus må fortsatt være riktig innstilt. Kontroller også fiberantall, polaritet og kontaktenes polering for MPO/MTP-kablingen.

    Senderens nominelle bølgelengde er 850 nm. Tilpass den til det optiske grensesnittet i den andre enden når du planlegger forbindelsen.

    • QSFP-DD for 400G Ethernet.
    • Multimode-fiber, MTP/MPO-16 APC.
    • Oppgitt rekkevidde 100 m.
    • DDMI og CDR i sende- og mottaksretningen.
    • Driftstemperatur: 20 til 60 °C.

    Dokumenter modulvalget og utstyret i den andre enden sammen med fiberstrekningen. Da får driftspersonalet et tydelig grunnlag for fremtidig feilsøking.

    Opprinnelsesregion: SEA

    Betegnelsen SEA brukes for produkter med opprinnelsesland Thailand, Taiwan, Vietnam eller Malaysia. Vi har full sporbarhet for produksjon og opprinnelse. Kontakt oss hvis du ønsker å få bekreftet nøyaktig opprinnelsesland (COO – Country of Origin) for et bestemt produkt eller en bestemt leveranse.

    Våre SFP-er tilsvarer SFP-ene som er oppført i "konfigurasjon" ovenfor.

  • Teknisk spesifikasjon

    Modell SFP
    QSFP-DD
    Kontakt
    MTP/MPO
    Datahastighet
    425Gbps
    Bølgelengde TX nm
    8x 850
    Rekkevidde * (km)
    0,1
    DDMI
    Yes
    Temp
    20°C - 60°C
    Produsent
    Direktronik
    Mote
    Multimode
    Effektbudsjett (dB)
    1.9
    Sende min./maks.
    -6 dBm / 4 dBm
    Motta min./maks.
    -7.9 dBm / 4 dBm (overload) @400G
    Bølgelengde TX (radius) nm
    840 - 860
    FEC
    No
    CDR
    TX and RX
    Industriell
    No
    Protokoll
    2x 200G Ethernet, 8x 50G Ethernet, 400G Ethernet
    Bølgelengde RX nm
    8x 850
