8x850nm 50m

Vare.nr 20210643

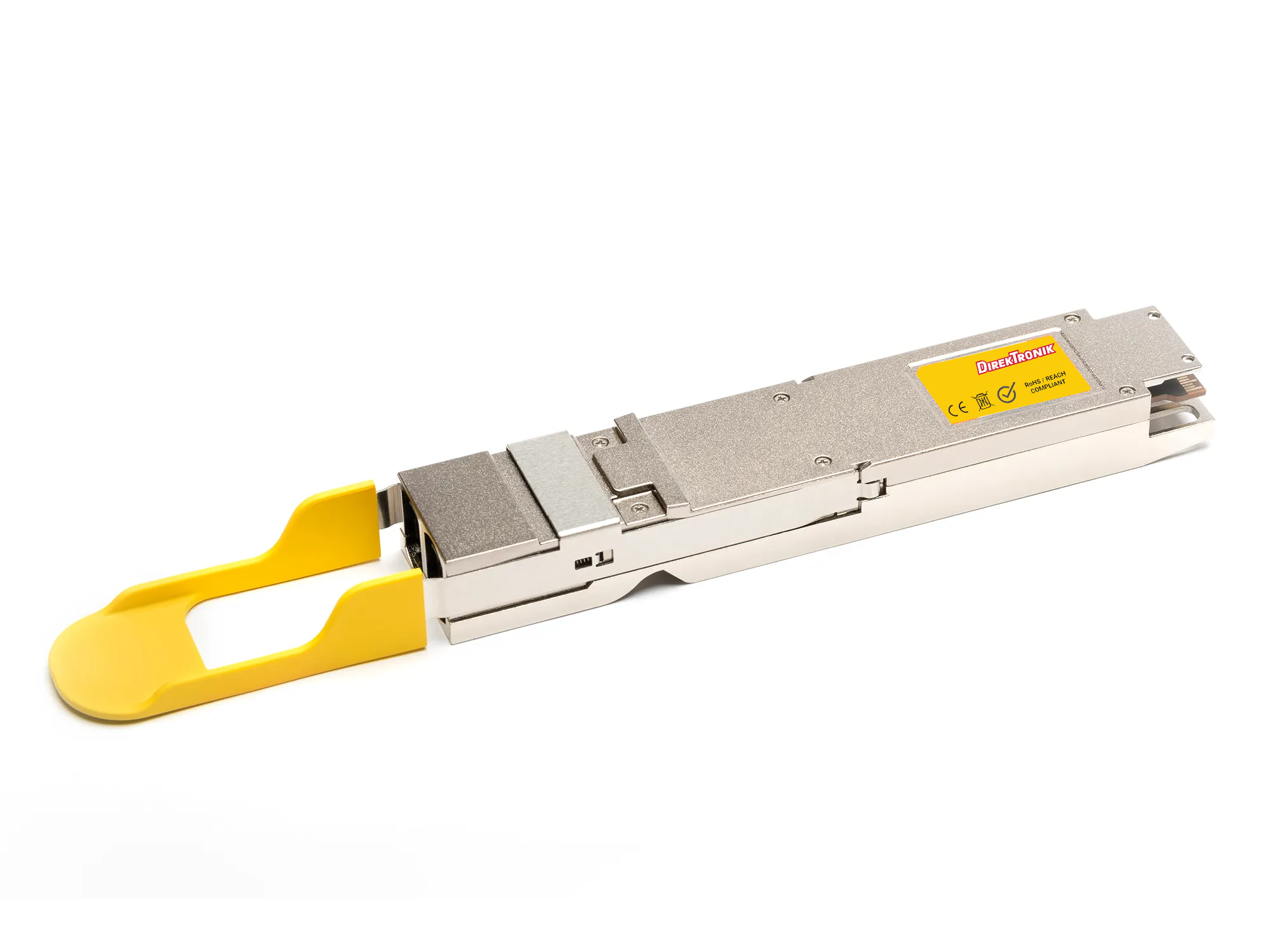

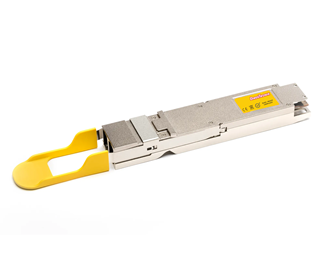

OSFP 800G CDR Multimode 50m 2x VR4 8x850nm DDMI 2x MTP/MPO-8/12 APC Closed-Top

Når nettverksenheter i en datahall eller et teknisk rom skal kobles sammen, kan den eksisterende multimodefiberen være utgangspunktet. Denne OSFP-modulen er beregnet for 800G Ethernet over multimode-fiber. Modulen gir en optisk tilkobling for en planlagt forbindelse der fibertype, portformat og avstand må passe sammen. Oppgitt rekkevidde er opptil 50 m. Tilkoblingen er 2x MTP/MPO-8/12 APC og må passe til kablingen i installasjonen. Les mer

Varianter

Ser du ikke oppsettet? Kontakt oss - vi hjelper deg til riktig løsning!
Tilgjengelighet webshop 0 st
Levering >21 dager
18 670 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Velg optikk etter forbindelsen

    Anta at to nettverksenheter skal få en optisk forbindelse via eksisterende kabling. Begynn med å kontrollere fibertypen, strekningens lengde og portene i begge ender. Modulen bruker 2x MTP/MPO-8/12 APC. Kontroller også de optiske egenskapene til utstyret i den andre enden. En korrekt fysisk tilkobling må kombineres med en driftsmodus som begge enhetene støtter.

    Dimensjoner for hele forbindelsen

    Effektbudsjettet er 1,7 dB. Fiber, kontakter og skjøter bidrar til dempningen i forbindelsen. Vurder hele signalveien og legg inn margin i planleggingen. DDMI gir digital diagnostikk i vertsutstyr som støtter funksjonen, og kan gjøre idriftsetting og feilsøking enklere. CDR gjenskaper klokke og data i sende- og mottaksretningen; vertsutstyrets driftsmodus må fortsatt være riktig innstilt. Kontroller også fiberantall, polaritet og kontaktenes polering for MPO/MTP-kablingen.

    Senderens nominelle bølgelengde er 850 nm. Tilpass den til det optiske grensesnittet i den andre enden når du planlegger forbindelsen.

    OSFP-utførelsen er Closed-Top. Kontroller at denne mekaniske utførelsen og kjølingen passer til porten i vertsutstyret.

    • OSFP for 800G Ethernet.
    • Multimode-fiber, 2x MTP/MPO-8/12 APC.
    • Oppgitt rekkevidde 50 m.
    • DDMI og CDR i sende- og mottaksretningen.
    • Driftstemperatur: 15 til 70 °C.

    Dokumenter modulvalget og utstyret i den andre enden sammen med fiberstrekningen. Da får driftspersonalet et tydelig grunnlag for fremtidig feilsøking.

    Våre SFP-er tilsvarer SFP-ene som er oppført i "konfigurasjon" ovenfor.

  • Teknisk spesifikasjon

    Modell SFP
    OSFP
    Kontakt
    2x MTP/MPO-8/12 APC
    Datahastighet
    425Gbps
    Bølgelengde TX nm
    8x 850
    Rekkevidde * (km)
    0,05
    DDMI
    Yes
    Temp
    15°C - 70°C
    Produsent
    Direktronik
    Mote
    Multimode
    Effektbudsjett (dB)
    1.7
    Sende min./maks.
    -4.5 dBm / 4 dBm
    Motta min./maks.
    -6.2 dBm / 4 dBm (overload) @400G
    Bølgelengde TX (radius) nm
    842 - 948
    FEC
    No
    CDR
    TX and RX
    Industriell
    No
    Protokoll
    2x 400G Ethernet, 400G 800G Ethernet
    Bølgelengde RX nm
    8x 850
