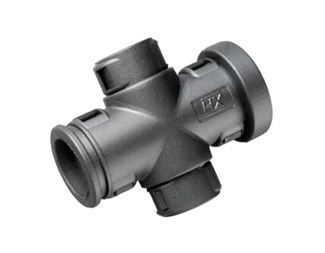

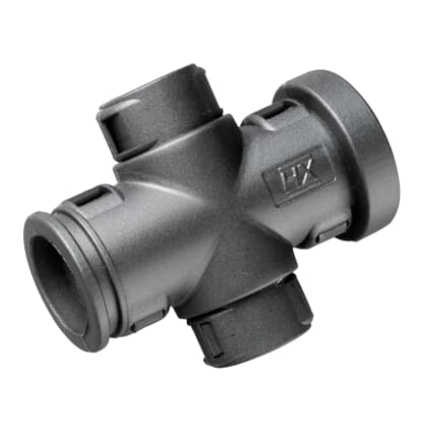

ABB Harnessflex X-kobling (4-veis)

Hurtigmontert X-kobling (4-veis) mellom NC08- og NC12-kabelslanger med IP40-kapslingsklasse.

Dette er spesielt viktig i kjøretøy, maskiner, industri og utendørsmiljøer, der fukt, støv og vibrasjoner er en del av hverdagen. En tett kobling bidrar til å redusere risikoen for at vann eller smuss trenger inn og påvirker kabelen eller tilkoblingen.

ABB/Harnessflex X-kobling (4-veis) er utviklet for å passe Harnessflex korrugert kabelslange. Den er konstruert for å gi utmerket beskyttelse mot ytre påvirkninger som slitasje, fukt, støv og kjemikalier. Slangkoblingen er produsert i slitesterke materialer som tåler store temperaturvariasjoner og har IP40-kapslingsklasse, noe som gjør den velegnet for applikasjoner innen kjøretøyindustrien, automasjon og andre krevende miljøer.

Egenskaper

X-kobling (4-veis) for Harnessflex korrugert kabelslange
Halogenfri, LSZH
Inspeksjonslokk for raskt og enkelt vedlikehold
Produsert i PA6.6 med høy motstandsdyktighet mot kjemikalier og UV-stråling
Temperaturbestandighet: –40 °C til +120 °C
Kapslingsklasse: IP40
Ideell for applikasjoner innen industri, automasjon, kjøretøyindustrien, landbruksmaskiner og tunge kjøretøy

Denne slangkoblingen sikrer lang levetid og høy driftssikkerhet selv i de mest krevende miljøene, samtidig som den er enkel å montere og vedlikeholde.

For konstruktøren – CAD på alt

CAD-tegninger for hele Harnessflex-sortimentet finner du her.

Artikkelnummer	Ledningsstørrelse (NC)	Ledningsstørrelse (NW)	Ytterdiameter (A) (mm)	Innerdiameter (B) (mm)	Bøyeradius (C) (mm)
NC06	6	4,5	7,15	4,50	15,0
NC08	8	7,5	10,05	6,20	15,0
NC10	10	8,5	11,60	8,25	15,0
NC12	12	10	13,10	9,65	20,0
NC16	16	13	16,05	11,70	30,0
NC18	18	14	18,40	13,85	30,0
NC20	20	17	21,20	16,45	35,0
NC25	25	22	25,80	21,10	40,0
NC28	28	23	28,35	22,50	45,0
NC30	30	26	31,60	25,80	50,0
NC32	32	29	34,50	28,60	55,0
NC40	40	36	42,40	34,80	65,0
NC50	50	48	54,30	–	–

Merk: NC-målet som er oppgitt under Tekniske spesifikasjoner nedenfor viser til den største dimensjonen på tilkoblingene. Det kan også forekomme mindre dimensjoner.
