Den helt tette bryterserien Contura fra Carling Technologies, betegnet V-serien, er godt kjent for sitt standardsettende design, ytelse og pålitelighet. Disse bryterne er en standard innen marin- og transportindustrien og har bestått en rekke miljø-, korrosjons-, temperatur-, vibrasjons-, støt- og tetningstester, inkludert MIL Std 202F, MIL Std 810C, UL 1500, ISO 8846, IEC 60529 og BS 5490 blant andre.

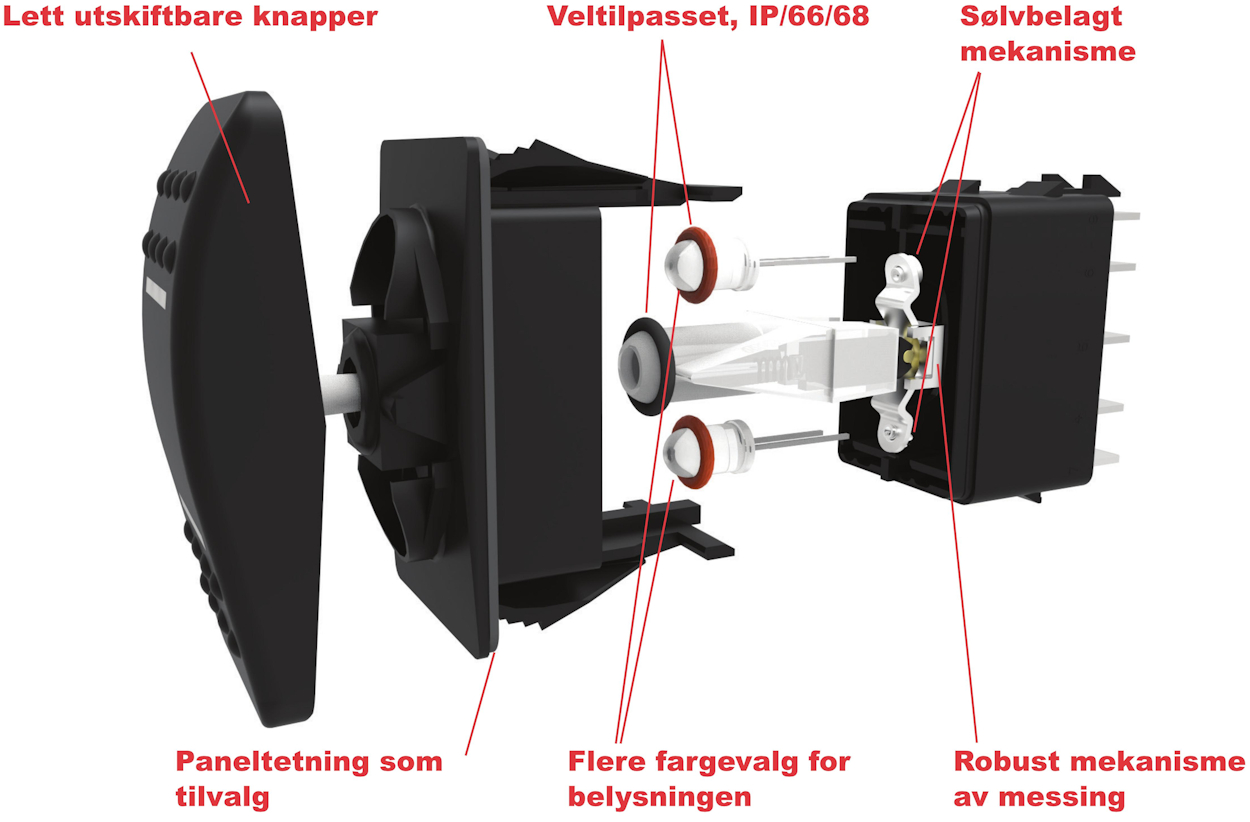

Viktige produktegenskaper i korte trekk

Høyt tetningsbeskyttelse fordi Contura er tetnet både rundt mekanismen og belysningen. Klassifisert til IP66 og IP68. Tetning mot panel finnes som tilvalg.
Med en sølvbelagt kontaktmekanisme oppnås en lang elektrisk levetid, 50 – 100 000 sykluser og et stort utvalg av elektriske klassifiseringer.
Bryterens rullepinnemekanisme gjør at smøring kan unngås, noe som blant annet gir økt varmebestandighet.
Med opptil 10 tilkoblinger tilbyr Contura-serien et stort antall av bryter- og belysningskretser.
Med tannede festvinger, i kombinasjon med panelpakning fester Contura godt i paneler med veldig ulik materialtykkelse

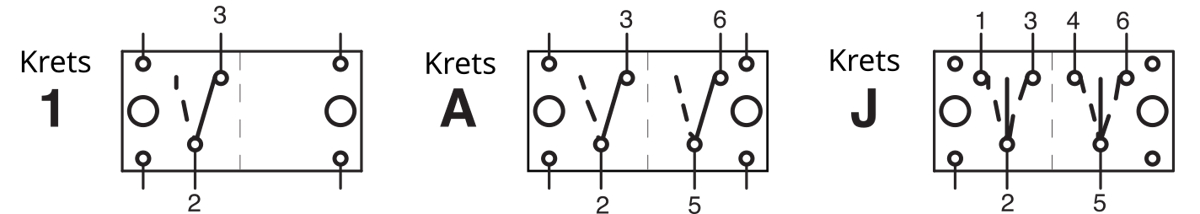

V-serien, Contura bryterkretser

Kopplingskrets 1 A J.jpg

Contura har 22 grunnkretser å velge mellom, i tillegg er det mulig å få enkelte kundetilpassede kretser. Bryterne finnes i to- og treposisjonsutførelse med både faste og fjærbelastede posisjoner, og kretsene er enten enkeltpolige eller dobbeltpolige. De dobbeltpolige er enten parallelle enkelkretser eller mer avanserte kretser som motorstyringskretser i tre trinn.

Her finnes en oversikt over koblingskretsene: V-Series - Standard Switch Circuit Diagrams.pdf

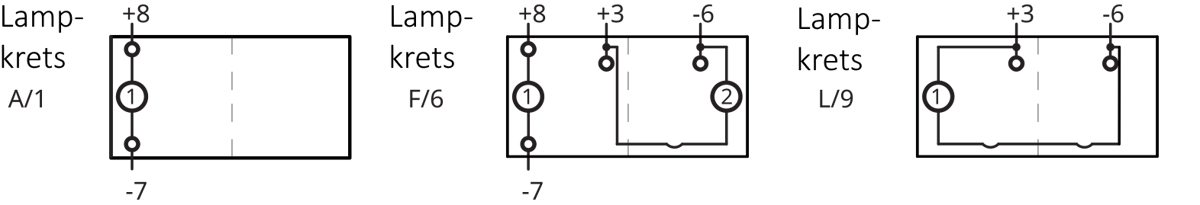

V-serien, Contura belysningskretser

Contura har to posisjoner for belysning. Vanligst i dag er selvfølgelig LED-belysning, men av historiske årsaker tilbys Contura også med belysning fra glødelampe. En vanlig kombinasjon er en lampe som funksjonsbelysning og den andre som kvitteringsbelysning. Belysningen kan styres utenfra eller kobles internt i bryteren. Designønskene er mange og det finnes et bredt utvalg av belysningskretser som muliggjør mange designvalg. På samme måte finnes det flere farger å velge mellom.

Her finnes en oversikt over utvalget av belysningskretser: V-Series - Illumination Circuit Diagram.pdf

Elektriske klassifiseringer

Conturas konstruksjon gir mulighet for en rekke ulike klassifiseringer. Klassiske klassifiseringer innen bilindustrien er 15A ved 24V og 20A ved 12V. I dag styres mange funksjoner på kjøretøy av digitale kontrollenheter, og brytere kobles derfor direkte til en inngang i disse. For dette finnes Contura i resistiv utførelse 0,4 VA ved 28Vdc, noe som muliggjør økt trådlengde og reduserer risikoen for forstyrrelser. Kan også kobles til nettspenning, og en rekke andre klassifiseringer finnes.

Utvalg av knapper til Contura

En av Conturas fine egenskaper er det store utvalget av knapper å velge mellom. Det gir utvidede muligheter for egen design. Per i dag finnes det 12 knappdesigner, de ulike designene betegnes med romertall, som følger: Contura II, III, IV, V, VI, VII, X, XI, XII og XIV. Knapper kan lett byttes og kan kjøpes som en enhet med selve bryteren eller kjøpes separat. Oppsettet styres ofte av hvilke ulike koblingskretser man ønsker i kombinasjon med antall variasjoner av symboler.

På denne siden finnes en utførlig oversikt over knappene til Contura.

Låsebryter

Carling exempel låsswitch - liten.jpg

Noen ganger ønsker man å forhindre at en funksjon slås på ved et uhell. Da kan man bruke en låsebryter (i dagligtale kalt låsbryter). En låsebryter er utstyrt med en ekstra mekanisme som hindrer bryterens forskyvning, med mindre operatøren frigjør låsen ved å skyve på en klaff som er plassert på toppen av knappen, samtidig som knappen trykkes ned. En vanlig situasjon er at låsen forhindrer innkobling, men for en treposisjonsbryter kan det hende man ønsker å forhindre innkobling i to retninger.

I Contura-serien er det først og fremst Contura II, Contura X, etterfulgt av Contura V som egner seg best som låsebrytere.

I motsetning til andre Contura selges alltid låsbryterne med en knapp i en enhet.

Forfatter: Gustaf Sundström Område: Brytere og kontakt med merker som Carling Tech, Cobo, Kablema og Abiko.
