Avbruddsfri strøm, UPS og lynbeskyttelse

On Line UPS for 230 V fra 6 til 10 kVA

UPS for høye effekter eller høy momentan belastning. Her beskriver vi hovedfunksjoner og driftstid for UPS-typen Clippers 6 kVA og 10 kVA. UPS-er for 230 V enfase der det kreves høy effekt.

I utgangspunktet anbefaler vi ikke å bruke UPS når man har høy induktiv last, for eksempel motorer eller enheter med høyt toppstrømsforbruk.

Grunnen til det er at disse systemene drar svært mye strøm ved oppstart, opptil flere ganger strømmen som er angitt på enhetens etikett. Det kan føre til at UPS-en går i beskyttelsesmodus og slår av utgangen.

Fenomenet kan oppstå ved mange av de vanlige enhetene som vi ønsker å beskytte mot strømbrudd. For eksempel viser bruksanvisningen for Brother HL-2130 en toppstrøm på cirka 1 kW (1000 W), utskriftseffekt på 421 W og standbyeffekt på 62 W.

Startstrømmen er mer enn dobbelt så høy som utskriftseffekten. For mange andre laserskrivere viser etiketten og bruksanvisningen bare utskriftsmodus.

Fenomenet er altså det samme både for en motor som for en helt vanlig skriver.

Hvis man har mange høye startstrømmer, anbefaler vi Clippers UPS-er
Takket være Clippers spesialdesignede firmware kan man aktivere «Ekstern utgangsisoleringstransformatortilkobling» (langt ord for «Alfapet»).

Med denne innstillingen er Clippers egnet til nettopp systemer med høy startstrøm, for eksempel laserskrivere, ultralydenheter og andre enheter med startstrøm.

Formfaktor

I likhet med Custos 9x-serien kan Clippers 6/10 monteres i rack eller stilles på høykant.

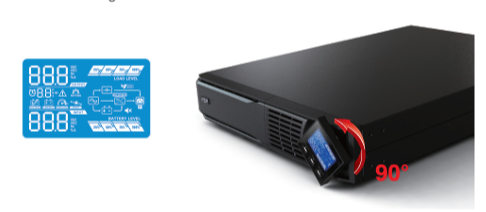

Til dette medfølger et stativ, slik at den står stabilt. Displayet kan også dreies.



Parallell drift

Ved stor belastning kan Clippers 6 og 10 kjøres parallelt. Opptil tre enheter kan sammenkobles for å oppnå 6, 12 eller 18 kW for Clippers 6, og 10, 20 eller 30 kW for Clippers 10.

Tilkoblinger

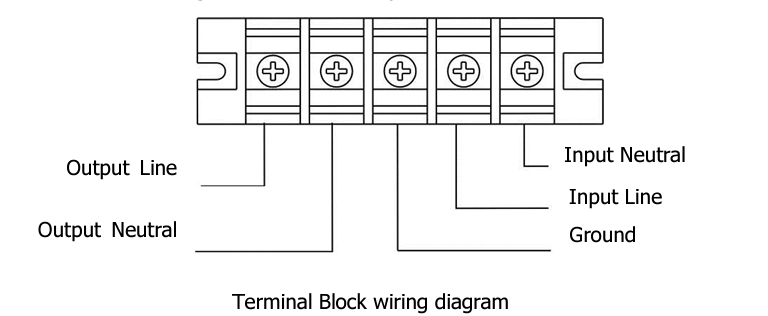

Som standard kobles denne UPS-en mot en rekkeklemme, og derfor må den installeres av en elektriker. UPS-en kan suppleres med en PDU, for eksempel for C13-uttak. Det er viktig å merke seg at PDU som skal brukes til Clippers, er tilpasset for formålet.

Standardtilkoblinger:

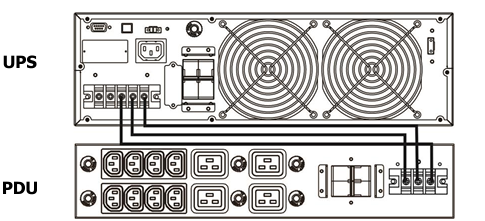

Med PDU (selges separat)



Bypass Switch (ekstrautstyr)

For å gjøre det enklere å vedlikeholde større UPS-er anbefaler vi at man også kobler til en forbikoblingsmulighet. Dette kan gjøres på flere måter, og derfor selges denne enheten separat. Enheten bryter strømmen til UPS-en manuelt, og vedlikeholdet kan trygt gjennomføres.

Driftstidberegninger for UPS

Vi har utarbeidet standardberegninger som viser hvor lang batteritid man har til disposisjon basert på effektbehovet.
100 % er UPS-ens maksimale kapasitet. (Det anbefales å beregne at UPS-en skal ha 10–20 % ekstra margin)



CLIPPERS RT
6/10  6 kVA – 6000 W eller 10 kVA – 10 000 W

UPS Batteri 25 % 50 % 75 % 100 %
CLIPPERS RT6  (6000 W) Med ett batteri
BB-240/09RT (20 x 9 Ah)		 44 min 19 min 14 min 7 min
Med to batterier
BB-240/09RT (40 x 9 Ah)		 97 min 44 min 34 min 19 min
Med tre batterier (BB-48/18RT) (24 x 9 Ah) 158 min 71 min 54,5 min 31 min
Med fire batterier
BB-240/09RT (80 x 9 Ah)		 226 min 97 min 61 min 44 min
CLIPPERS RT6 (10 000 W) Med ett batteri
BB-240/09RT (20 x 9 Ah)		 24 min 10 min 5,36 min 3,24 min
Med to batterier
BB-240/09RT (40 x 9 Ah)		 54 min 24 min 14 min 10 min
Med tre batterier
BB-240/09RT (60 x 9 Ah)		 86 min 39 min  24 min 16 min
Med fire batterier
BB-240/09RT (80 x 9 Ah)		 121 min 54 min 34 min 24 min
