2km

Vare.nr 20210523

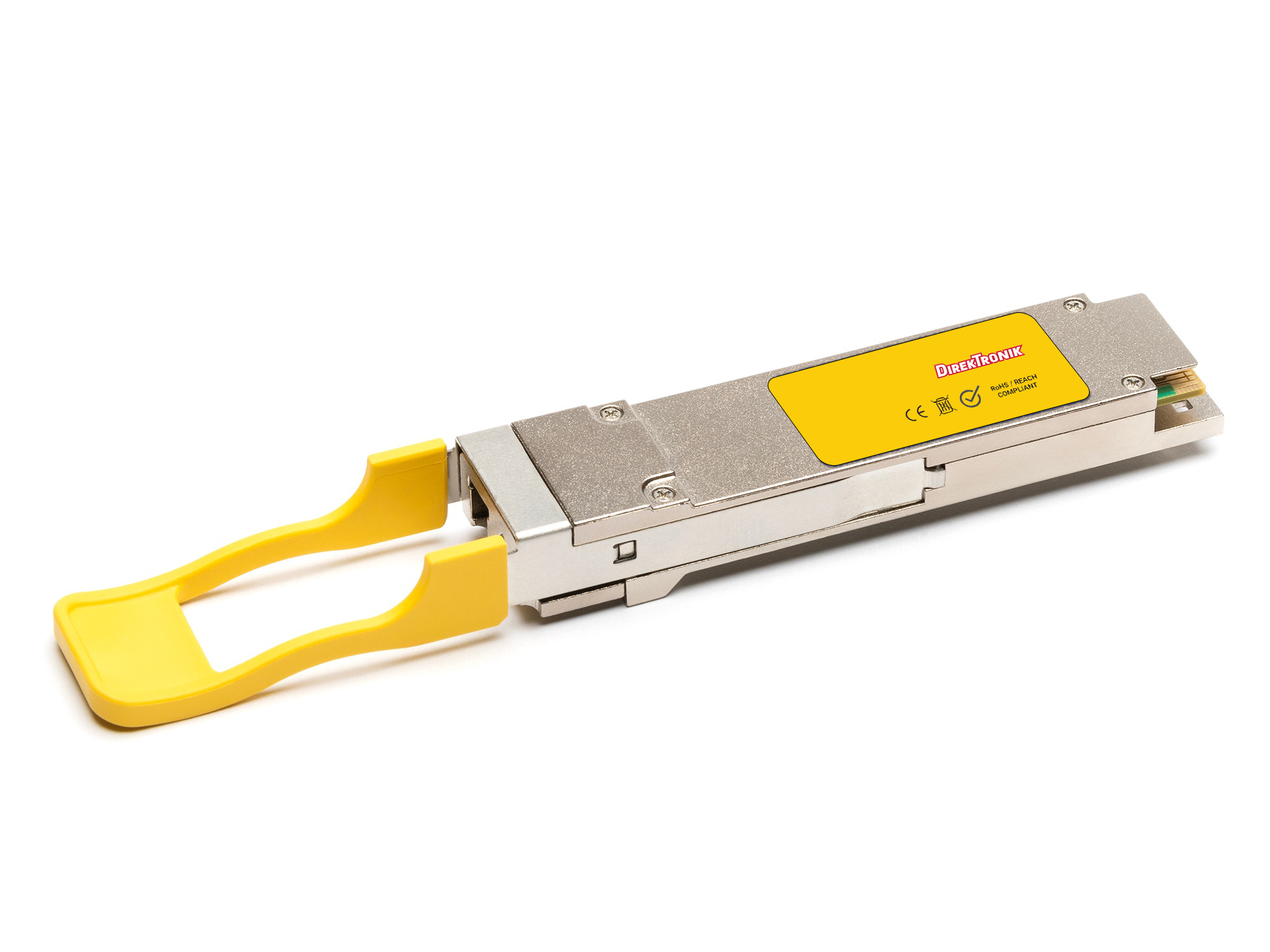

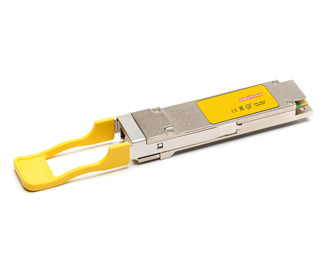

QSFP28 100G Bidi CDR Singlemode 2km CWDM4 TX1271–1331nm/RX1271–1331nm DDMI LC-Simplex APC

Når antallet ledige fibre begrenser en installasjon, kan toveis overføring på samme fiber gjøre stor forskjell. Denne QSFP28-modulen er beregnet for 100G Ethernet over singlemode-fiber. BiDi bruker ulike bølgelengder i sende- og mottaksretningen. Valget av en passende modul i den andre enden er derfor avgjørende for en fungerende forbindelse. Oppgitt rekkevidde er opptil 2 km. Tilkoblingen er LC-Simplex APC og må passe til kablingen i installasjonen. Les mer

Varianter

Ser du ikke oppsettet? Kontakt oss - vi hjelper deg til riktig løsning!
Tilgjengelighet webshop 0 st
Levering >21 dager
7 440 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Tilpass sender og mottaker til hverandre

    I en installasjon med få ledige fibre kan BiDi brukes til overføring i begge retninger på én fiber per forbindelse. Senderbølgelengden i den andre enden skal passe til mottakeren i denne modulen, og omvendt. Kontroller derfor bølgelengder, protokoll og rekkevidde i begge ender før du velger modulpar.

    Kontroller bølgelengdeparet

    Senderbølgelengden er 1271–1331 nm og den typiske mottakerbølgelengden 1271–1331 nm. Opplysningene gjelder ulike retninger i forbindelsen. Velg en komplementær modul i den andre enden, og kontroller at tilkobling og fiber passer til begge modulene.

    Dimensjoner for hele forbindelsen

    Effektbudsjettet er 5 dB. Fiber, kontakter og skjøter bidrar til dempningen i forbindelsen. Vurder hele signalveien og legg inn margin i planleggingen. DDMI gir digital diagnostikk i vertsutstyr som støtter funksjonen, og kan gjøre idriftsetting og feilsøking enklere. CDR gjenskaper klokke og data i sende- og mottaksretningen; vertsutstyrets driftsmodus må fortsatt være riktig innstilt.

    • QSFP28 for 100G Ethernet.
    • Singlemode-fiber, LC-Simplex APC.
    • Oppgitt rekkevidde 2 km.
    • DDMI og CDR i sende- og mottaksretningen.
    • Driftstemperatur: 0 til 70 °C.

    Dokumenter modulvalget og utstyret i den andre enden sammen med fiberstrekningen. Da får driftspersonalet et tydelig grunnlag for fremtidig feilsøking.

    Våre SFP-er tilsvarer SFP-ene som er oppført i "konfigurasjon" ovenfor.

  • Teknisk spesifikasjon

    Modell SFP
    QSFP28
    Kontakt
    LC
    Grensesnitt
    Simplex
    Datahastighet
    103.12Gbps
    Bølgelengde TX nm
    1271 nm, 1291 nm, 1311 nm, 1331
    Rekkevidde * (km)
    2
    DDMI
    Yes
    Temp
    0°C - 70°C
    Produsent
    Direktronik
    Mote
    Singlemode
    Effektbudsjett (dB)
    5
    Sende min./maks.
    -6.5 dBm / 2.5 dBm
    Motta min./maks.
    -11.5 dBm / 2.5 dBm (overload) @100G
    FEC
    No
    CDR
    TX and RX
    Industriell
    No
    Protokoll
    100G Ethernet
    Bølgelengde RX nm
    1271 nm, 1291 nm, 1311 nm, 1331
