4x850nm 300m

Vare.nr 20210470

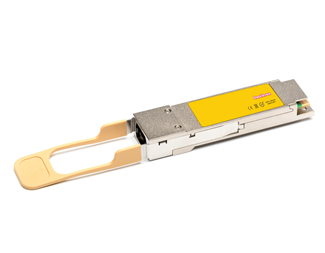

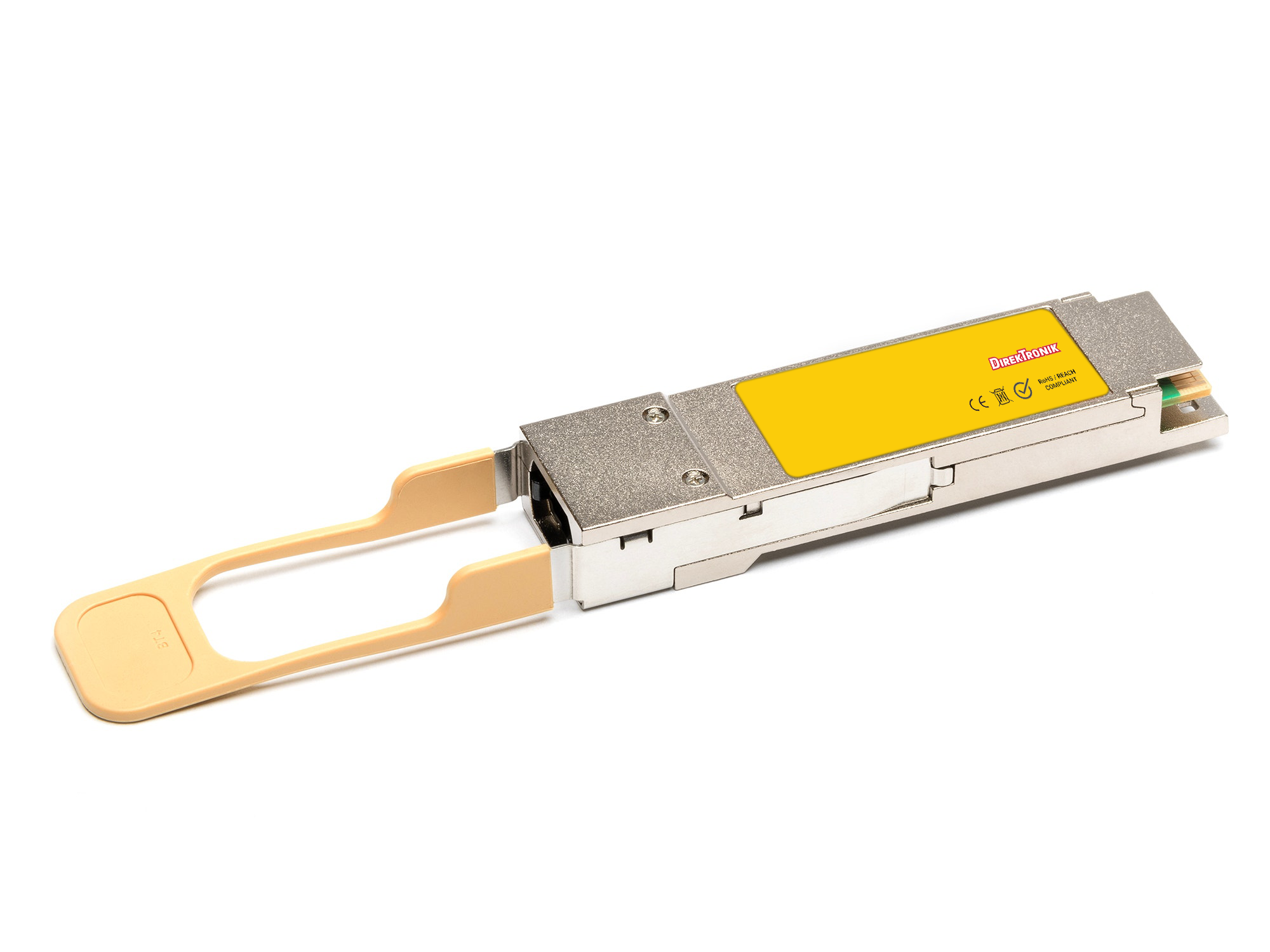

QSFP28 100G CDR Multimode 300m ESR4 4x850nm DDMI MTP/MPO-8/12

Når nettverksenheter i en datahall eller et teknisk rom skal kobles sammen, kan den eksisterende multimodefiberen være utgangspunktet. Denne QSFP28-modulen er beregnet for 100G Ethernet over multimode-fiber. Modulen gir en optisk tilkobling for en planlagt forbindelse der fibertype, portformat og avstand må passe sammen. Oppgitt rekkevidde er opptil 300 m. Tilkoblingen er MTP/MPO-8/12 og må passe til kablingen i installasjonen. Les mer

Varianter

Ser du ikke oppsettet? Kontakt oss - vi hjelper deg til riktig løsning!
Tilgjengelighet webshop 0 st
Levering >21 dager
1 190 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Velg optikk etter forbindelsen

    Anta at to nettverksenheter skal få en optisk forbindelse via eksisterende kabling. Begynn med å kontrollere fibertypen, strekningens lengde og portene i begge ender. Modulen bruker MTP/MPO-8/12. Kontroller også de optiske egenskapene til utstyret i den andre enden. En korrekt fysisk tilkobling må kombineres med en driftsmodus som begge enhetene støtter.

    Dimensjoner for hele forbindelsen

    Effektbudsjettet er 1,9 dB. Fiber, kontakter og skjøter bidrar til dempningen i forbindelsen. Vurder hele signalveien og legg inn margin i planleggingen. DDMI gir digital diagnostikk i vertsutstyr som støtter funksjonen, og kan gjøre idriftsetting og feilsøking enklere. CDR gjenskaper klokke og data i sende- og mottaksretningen; vertsutstyrets driftsmodus må fortsatt være riktig innstilt. Kontroller også fiberantall, polaritet og kontaktenes polering for MPO/MTP-kablingen.

    Senderens nominelle bølgelengde er 850 nm. Tilpass den til det optiske grensesnittet i den andre enden når du planlegger forbindelsen.

    • QSFP28 for 100G Ethernet.
    • Multimode-fiber, MTP/MPO-8/12.
    • Oppgitt rekkevidde 300 m.
    • DDMI og CDR i sende- og mottaksretningen.
    • Driftstemperatur: 0 til 70 °C.

    Dokumenter modulvalget og utstyret i den andre enden sammen med fiberstrekningen. Da får driftspersonalet et tydelig grunnlag for fremtidig feilsøking.

    Våre SFP-er tilsvarer SFP-ene som er oppført i "konfigurasjon" ovenfor.

  • Teknisk spesifikasjon

    Modell SFP
    QSFP28
    Kontakt
    MTP/MPO
    Datahastighet
    103.13Gbps
    Bølgelengde TX nm
    4x 850
    Rekkevidde * (km)
    0,3
    DDMI
    Yes
    Temp
    0°C - 70°C
    Produsent
    Direktronik
    Mote
    Multimode
    Effektbudsjett (dB)
    1.9
    Sende min./maks.
    -8.4 dBm / 2.4 dBm
    Motta min./maks.
    -10.3 dBm / 2.5 dBm (overload) @100G
    Bølgelengde TX (radius) nm
    840 - 860
    FEC
    No
    CDR
    TX and RX
    Industriell
    No
    Protokoll
    100G Ethernet
    Bølgelengde RX nm
    4x 850
