4x1310nm 2km

Vare.nr 20210609

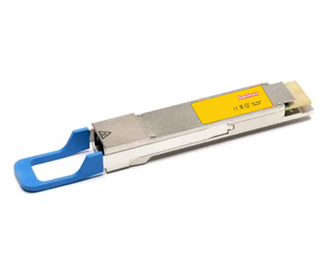

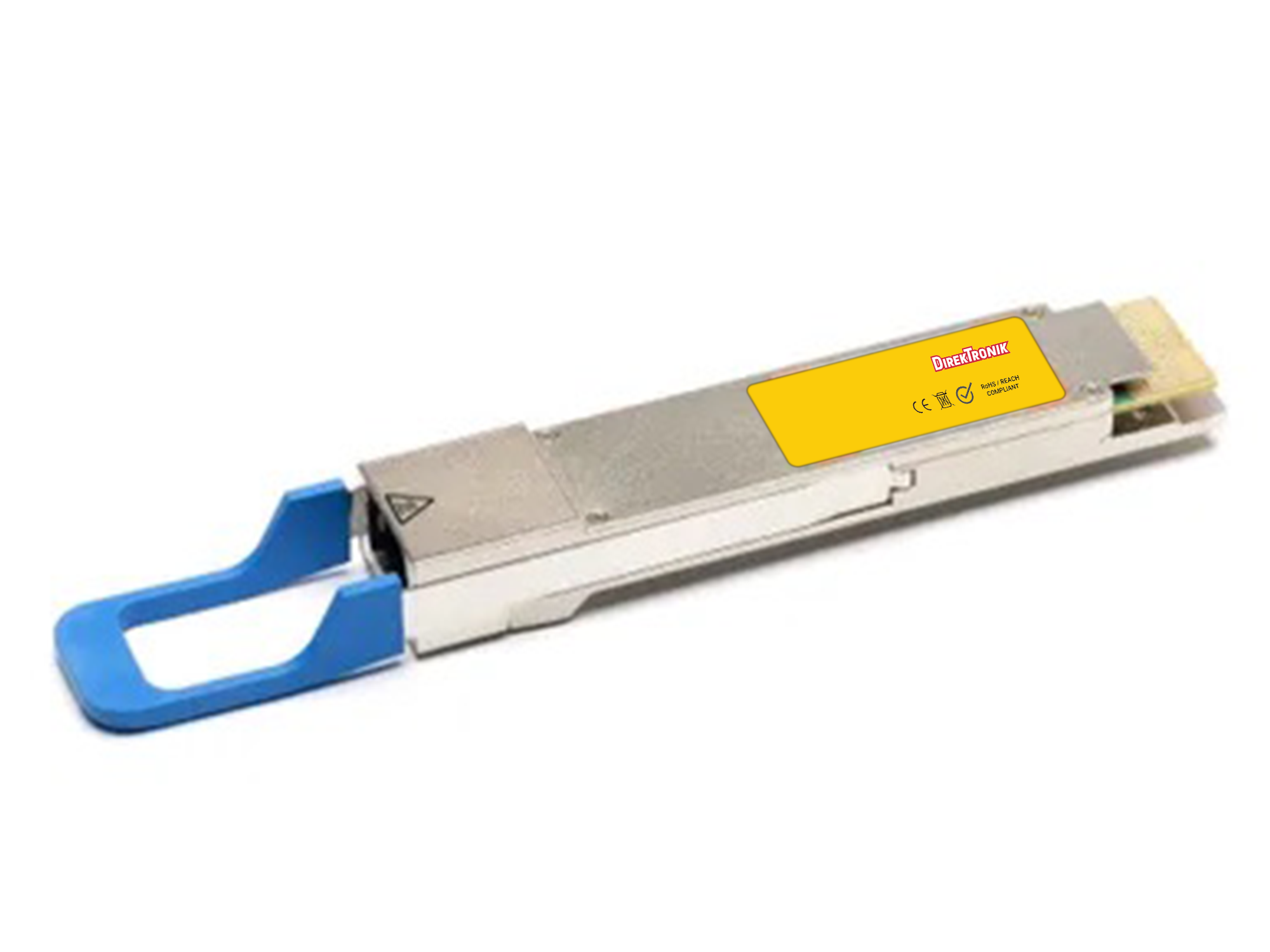

QSFP-DD 400G CDR Singlemode 2km DR4+ 4x1311nm DDMI MTP/MPO-8/12 APC

Når nettverket skal kobles sammen mellom tekniske rom eller bygninger, må optikken velges ut fra både kapasitetsbehov og fiberstrekning. Denne QSFP-DD-modulen er beregnet for 400G Ethernet over singlemode-fiber. En modul som passer til fiberen og utstyret, gir et tydelig grunnlag for å planlegge forbindelsen og følge den opp under drift. Oppgitt rekkevidde er opptil 2 km. Tilkoblingen er MTP/MPO-8/12 APC og må passe til kablingen i installasjonen. Les mer

Varianter

Ser du ikke oppsettet? Kontakt oss - vi hjelper deg til riktig løsning!
Tilgjengelighet webshop 0 st
Levering >21 dager
8 630 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Velg optikk etter forbindelsen

    Anta at to nettverksenheter skal få en optisk forbindelse via eksisterende kabling. Begynn med å kontrollere fibertypen, strekningens lengde og portene i begge ender. Modulen bruker MTP/MPO-8/12 APC. Kontroller også de optiske egenskapene til utstyret i den andre enden. En korrekt fysisk tilkobling må kombineres med en driftsmodus som begge enhetene støtter.

    Dimensjoner for hele forbindelsen

    Effektbudsjettet er 4 dB. Fiber, kontakter og skjøter bidrar til dempningen i forbindelsen. Vurder hele signalveien og legg inn margin i planleggingen. DDMI gir digital diagnostikk i vertsutstyr som støtter funksjonen, og kan gjøre idriftsetting og feilsøking enklere. CDR gjenskaper klokke og data i sende- og mottaksretningen; vertsutstyrets driftsmodus må fortsatt være riktig innstilt. Kontroller også fiberantall, polaritet og kontaktenes polering for MPO/MTP-kablingen.

    Senderens nominelle bølgelengde er 1311 nm. Tilpass den til det optiske grensesnittet i den andre enden når du planlegger forbindelsen.

    • QSFP-DD for 400G Ethernet.
    • Singlemode-fiber, MTP/MPO-8/12 APC.
    • Oppgitt rekkevidde 2 km.
    • DDMI og CDR i sende- og mottaksretningen.
    • Driftstemperatur: 0 til 70 °C.

    Dokumenter modulvalget og utstyret i den andre enden sammen med fiberstrekningen. Da får driftspersonalet et tydelig grunnlag for fremtidig feilsøking.

    Våre SFP-er tilsvarer SFP-ene som er oppført i "konfigurasjon" ovenfor.

  • Teknisk spesifikasjon

    Modell SFP
    QSFP-DD
    Kontakt
    MTP/MPO
    Datahastighet
    425Gbps
    Bølgelengde TX nm
    4x 1311
    Rekkevidde * (km)
    2
    DDMI
    Yes
    Temp
    0°C - 70°C
    Produsent
    Direktronik
    Mote
    Singlemode
    Effektbudsjett (dB)
    4
    Sende min./maks.
    -2.4 dBm / 4 dBm
    Motta min./maks.
    -6.4 dBm / 4.5 dBm (overload) @400G
    Bølgelengde TX (radius) nm
    1304.5 - 1317.5
    FEC
    Yes, KP4
    CDR
    TX and RX
    Industriell
    No
    Protokoll
    4x 100G Ethernet, 400G Ethernet
    Bølgelengde RX nm
    4x 1311
