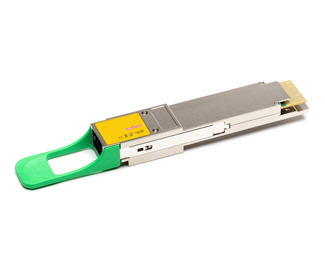

8x1310nm 2km

Vare.nr 20210602

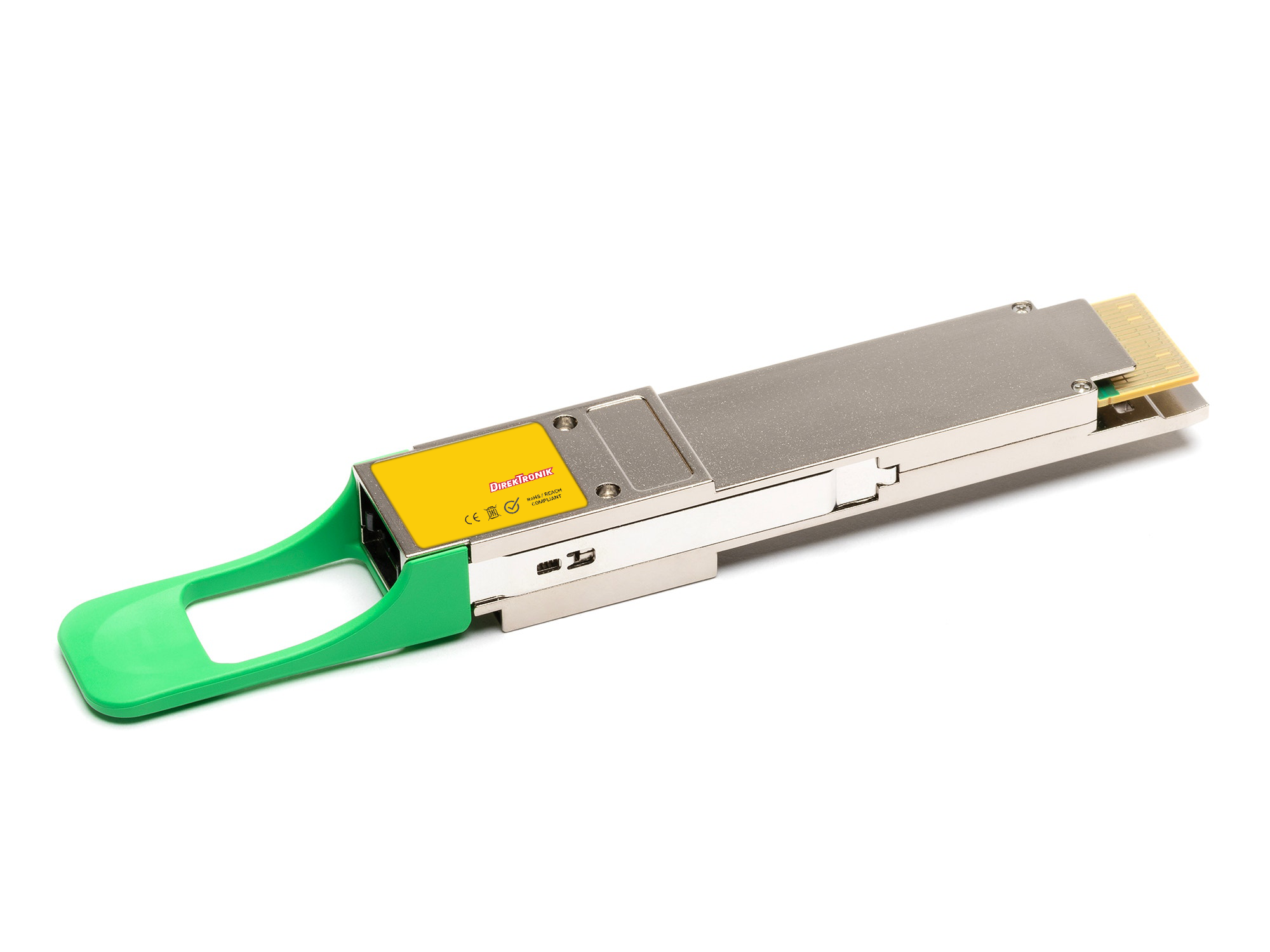

QSFP-DD 800 800G CDR Singlemode 2km DR8+ 8x1310nm DDMI MTP/MPO-16 APC

Når nettverket skal kobles sammen mellom tekniske rom eller bygninger, må optikken velges ut fra både kapasitetsbehov og fiberstrekning. Denne QSFP-DD800-modulen er beregnet for 800G Ethernet over singlemode-fiber. En modul som passer til fiberen og utstyret, gir et tydelig grunnlag for å planlegge forbindelsen og følge den opp under drift. Oppgitt rekkevidde er opptil 2 km. Tilkoblingen er MTP/MPO-16 APC og må passe til kablingen i installasjonen. Les mer

Varianter

Ser du ikke oppsettet? Kontakt oss - vi hjelper deg til riktig løsning!
Tilgjengelighet webshop 0 st
Levering >21 dager
26 540 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Velg optikk etter forbindelsen

    Anta at to nettverksenheter skal få en optisk forbindelse via eksisterende kabling. Begynn med å kontrollere fibertypen, strekningens lengde og portene i begge ender. Modulen bruker MTP/MPO-16 APC. Kontroller også de optiske egenskapene til utstyret i den andre enden. En korrekt fysisk tilkobling må kombineres med en driftsmodus som begge enhetene støtter.

    Dimensjoner for hele forbindelsen

    Effektbudsjettet er 2,7 dB. Fiber, kontakter og skjøter bidrar til dempningen i forbindelsen. Vurder hele signalveien og legg inn margin i planleggingen. DDMI gir digital diagnostikk i vertsutstyr som støtter funksjonen, og kan gjøre idriftsetting og feilsøking enklere. CDR gjenskaper klokke og data i sende- og mottaksretningen; vertsutstyrets driftsmodus må fortsatt være riktig innstilt. Kontroller også fiberantall, polaritet og kontaktenes polering for MPO/MTP-kablingen.

    Senderens nominelle bølgelengde er 1310 nm. Tilpass den til det optiske grensesnittet i den andre enden når du planlegger forbindelsen.

    • QSFP-DD800 for 800G Ethernet.
    • Singlemode-fiber, MTP/MPO-16 APC.
    • Oppgitt rekkevidde 2 km.
    • DDMI og CDR i sende- og mottaksretningen.
    • Driftstemperatur: 0 til 70 °C.

    Dokumenter modulvalget og utstyret i den andre enden sammen med fiberstrekningen. Da får driftspersonalet et tydelig grunnlag for fremtidig feilsøking.

    Våre SFP-er tilsvarer SFP-ene som er oppført i "konfigurasjon" ovenfor.

  • Teknisk spesifikasjon

    Modell SFP
    QSFP-DD800
    Kontakt
    MTP/MPO
    Datahastighet
    850Gbps
    Bølgelengde TX nm
    8x 1310
    Rekkevidde * (km)
    2
    DDMI
    Yes
    Temp
    0°C - 70°C
    Produsent
    Direktronik
    Mote
    Singlemode
    Effektbudsjett (dB)
    2.7
    Sende min./maks.
    0.2 dBm / 4.2 dBm
    Motta min./maks.
    -2.5 dBm / 4.5 dBm (overload) @800G
    Bølgelengde TX (radius) nm
    1304.5 - 1317.5
    FEC
    Yes, KP4
    CDR
    TX and RX
    Industriell
    No
    Protokoll
    100G 800G Ethernet, 8x 100G Ethernet
    Bølgelengde RX nm
    8x 1310
