TDR - Nøyaktig feilfinner og lengdemåler for koaksialkabel - identifiser feil i isolasjon, jordfeil og kabelbrudd)

Vi sender samme dag
Personlig service og gratis råd
Ekte omtanke

...
Produktkatalogen
Direktronik
Verktøy & Instrument
Testinstrumenter/ Analyse
Kabel- & CCTV-testere
TDR - Kabeltester for koaksial og lengdemåling

Varianter

Tilgjengelighet webshop 0 st

Levering 10-14 dager

10 930 NOK eks. mva

Gå til vare

Produktbeskrivelse

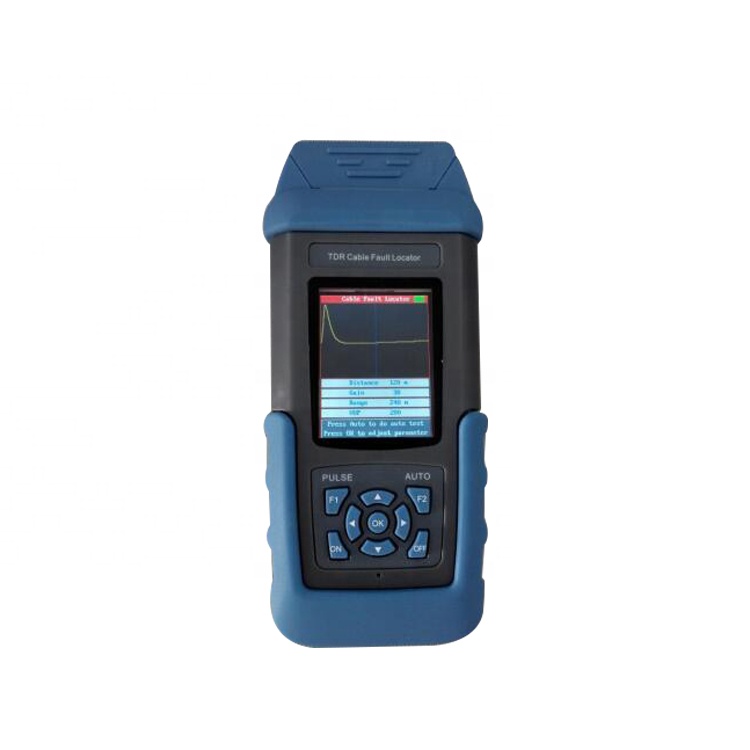

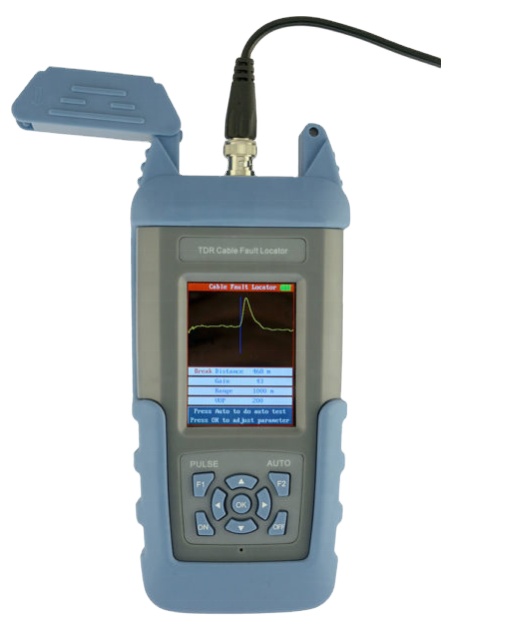

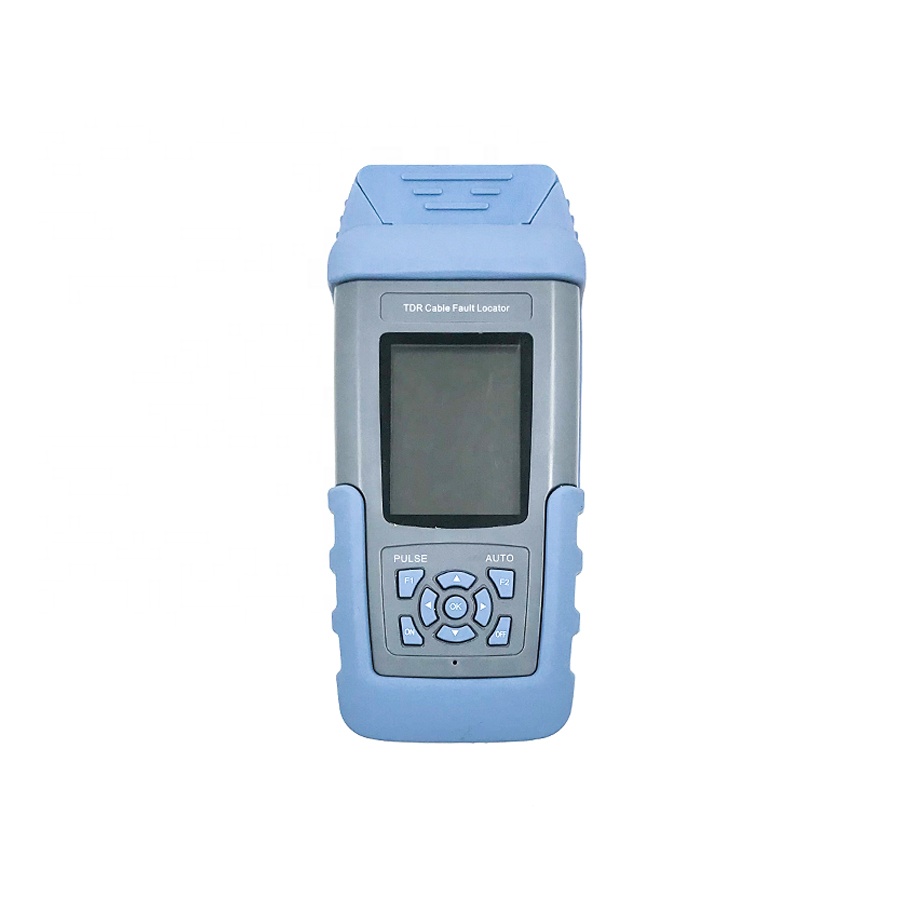

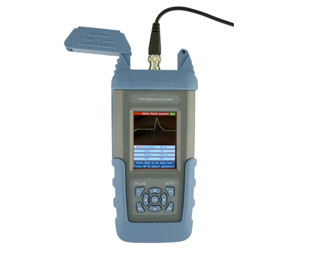

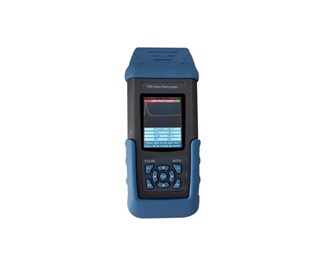

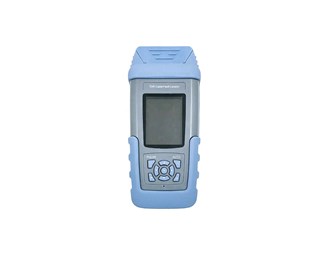

Dette instrumentet løser problemet med å finne hvor det har vært et brudd eller lengden på eller annen skade på en koaksialkabel. Enheten er tilgjengelig i to versjoner hvor du måler enten opptil 8 km eller 32 km.

Enheten har en tydelig fargeskjerm og omtrent 10 timers batterilevetid.

TDR-teknologi for å gjøre det fra den ene enden

TDR, tidsdomenereflektometer, er en teknologi som leser signaturen til et signalekko for å finne avstanden, og i sin mest avanserte form også hvilken type feil det er på en kabel. Teknologien forekommer også innen febermåling, men da med navnet OTDR (Optical TDR). Fordelen er at målingen kan gjøres uten at du trenger å ha tilgang til den andre enden.

TDR er metoden som er brukt de siste tiårene for å måle koaks, og metoden har ikke endret seg vesentlig.

I motsetning til OTDR, som brukes til optiske kabler (fiber), må du vite litt mer om kabelen for å kunne gjøre en god måling. Dette instrumentet har en autotestfunksjon, og det er også mulig å måle manuelt.

Rask måling med AutoTest

For å kunne gjøre en autotest må du vite signalets utbredelseshastighet i kabelen (signal propagation velocity) for de respektive kablene for å kunne foreta en måling.

Nedenfor er de vanligste typene. For manuell måling henviser vi til manualen.

Isolasjonstype	Signalets utbredelseshastighet (signal propagation velocity) (m/us)
High Polymer	168-186 m/us
Fylt polyeten	192 m/us
Polyten	201 m/us
Teflon	213 m/us
Papirmasse (0,13uF/km)	216 m/us
Skummet polyetylen	246 m/us
Papir (0,117uF/km)	264 m/us
9,5 mm koaksial (w)	286 m/us
9,5 mm koaksial (s)	295 m/us

Lære mer
- Koaks fra Direktronik

  Oppdag vårt omfattende utvalg av koaksprodukter! Vi har alt du trenger for dine tilkoblings-, beskyttelses- og målebehov. Her er noen av våre populære produkter: Tilkoblinger: Vår samling av koaksialkontakter inkluderer SMA, Type F, TNC, BNC, Type N og 7/16". Uansett hvilken type kontakt du trenger, kan vi hjelpe deg med å finne den rette løsningen.
Teknisk spesifikasjon

Användningsområde

TDR
