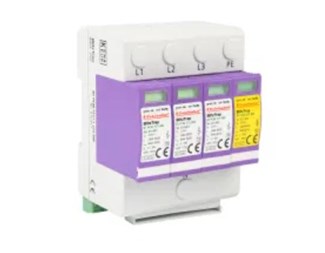

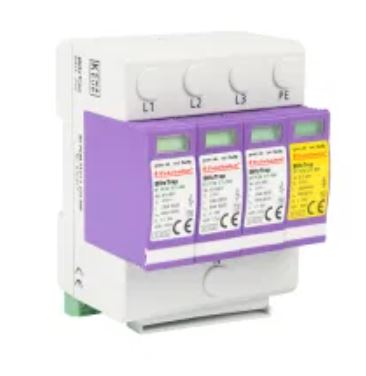

T2 3 phase 3P+N, Uc: 275V; In: 20KA; Imax: 40KA

Vare.nr 20119856

T2 (klasse C) 3-faset lyn-/overspenningsvern

Spenningsbeskyttelse mot transienter og tordenvær som egner seg for installasjon på LPZ 0B-1 eller høyere, beskytter lavspent utstyr mot overspenningsskader. Brukes i modulær SPD-klasse II (klasse C) for TT3+1 og TN-S-strømforsyningssystemer. Designet i henhold til IEC 61643-11/GB 18802.1. Les mer

Varianter

Tilgjengelighet webshop 2 st
Levering 1-2 dager
1 164 NOK 3 880 NOK Listpris eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Transientbeskyttelse og lynbeskyttelse av typen mellombeskyttelse for montering på DIN-skinne. Den er egnet til å installeres i en undersentral. T etterfulgt av et nummer refererer til forskjellige typer overspenningsvern (SPD) i henhold til IEC 61643-11-standarden, og de har forskjellige bruksområder.

    Denne beskyttelsen er av typen T2.

    T2 (Type 2) - Mellombeskyttelse:

    • Funksjon: T2-beskyttelse er designet for å beskytte mot overspenninger som oppstår fra indirekte lynnedslag og overspenningsvern fra lengre avstander, samt interne overstrømmer som kan genereres av ulike elektriske apparater og systemer i bygningen.
    • Installasjon: Installasjonen skjer lenger ute i det elektriske anlegget, for eksempel i transformatorstasjoner eller nærmere utstyret som skal beskyttes.
    • Strømkapasitet: Disse beskyttelsene håndterer lavere strømmer enn T1, vanligvis i området for noen få kA (8/20 μs).



    Type

    For TT 3+1/TN-S trefasesystem)

    230V/400V

    		 Forklaring
    Nominell spenning [Un] 230VAC / 400VAC Den vanlige driftsspenningen til enheten.
    Nominell spenning (maks. kontinuerlig spenning) [Uc] LN/N-PE 275V AC / 255V AC Maksimal spenning som enheten kan håndtere uten å bli skadet.
    Nominell utladningsstrøm (8/20) [In]  L-N / N-PE
    20 kA / 40 kA    		 Den standardiserte strømmen som enheten kan avlede under en overspenning.
    Maksimal utladningsstrøm (8/20) [maks.] L-N, N-PE: 40 kA / 65 kA Den høyeste strømmen som enheten kan avlede ved en kortvarig overspenning.
    Spenningsbeskyttelsesnivå ved In [Up] L-N, N-PE:
    ≤ 1,3 KV/≤ 1,8 KV    		 Maksimal spenning som enheten slipper gjennom ved nominell utladningsstrøm.
    Spenningsbeskyttelsesnivå ved 5kA [Up] L-N: ≤ 1.0kV Maksimal spenning som enheten slipper gjennom ved en spesifikk strøm på 5kA.
    Responstid[tA] L-N, N-PE: ≤ 25ns/≤ 100ns Hvor raskt enheten reagerer på en overspenning.
    Evne til å slukke følgestrømmer ved UC N -PE 100Arms Enhetens evne til å håndtere og avbryte følgerstrømmer.
    Maks. sikring [F] 125A gL/gG Maksimal sikringsstørrelse som er anbefalt for å beskytte enheten.
    Driftstemperaturområde [Tu] -40°C...+80°C Temperaturområdet som enheten kan fungere effektivt innenfor.
    Tverrsnittsareal (L/N) 1,5 mm² ~ 25 mm² solid fleksibel Anbefalt lederstørrelse for tilkobling av L- og N-ledere.
    Tverrsnittsareal (PE) 35 mm² solid/fleksibel Anbefalt lederstørrelse for tilkobling av PE (jord)-ledere.
    Montering på 35 mm DIN-skinne Type montering for enheten.
    Kapslingsmateriale Lysegrå termoplast, UL94-V0 Materialet og brannbeskyttelsesklassen til enhetens kapsling.
    Mål 4mod Størrelsen på enheten, noe som indikerer at den er kompakt og smal.
    Teststandarder IEC 61643-11; EN 61643-11 Standardene som enheten oppfyller for sikkerhet og ytelse.
    Sertifisering CE (LVD, EMC) Godkjente sertifiseringer som viser at enheten oppfyller sikkerhetskravene.
    Type ekstern signalkontakt Vekslende kontakt Typen kontakt for fjernovervåking av enhetens status.
    Koblingskapasitet AC: 250V/0,5A, DC: 250V/0,1A, 150V/0,2A, 75V / 0,5A Spesifikasjoner for vekslingskontaktens kapasitet for forskjellige strøm- og spenningsnivåer.
    Tverrsnittsareal for ekstern signalkontakt Maks. 1,5 mm² solid/fleksibel Anbefalt lederstørrelse for tilkobling av den eksterne signalkontakten.

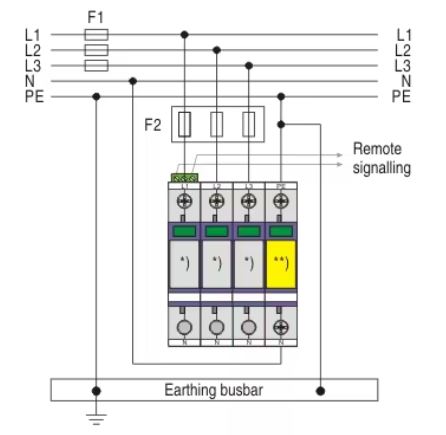

    BT PCM TT3+1 275 RM_schema.JPG

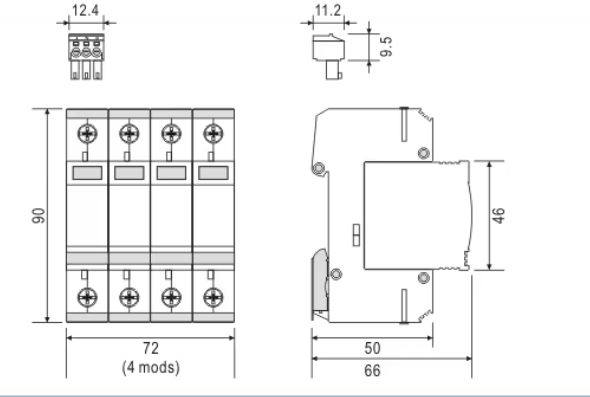

    BT PCM TT3+1 275 RM_schema2.JPG
