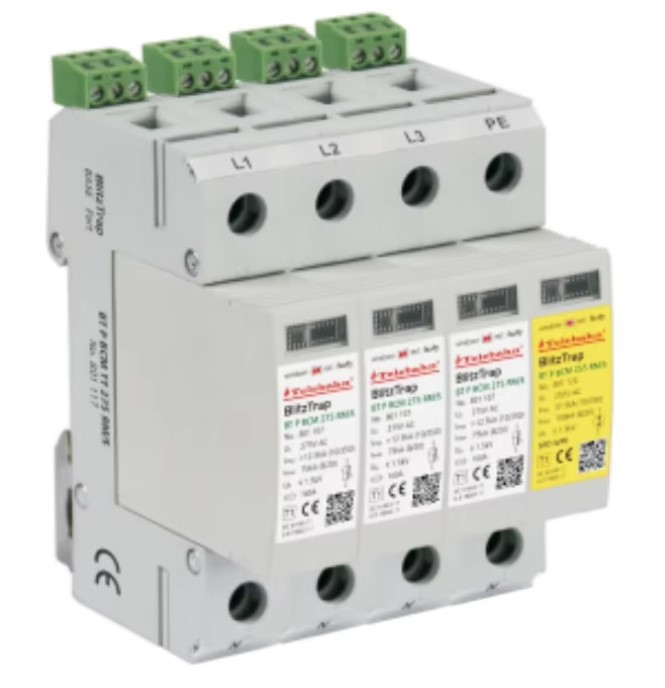

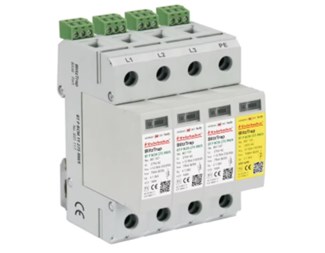

T1+T2 3 phase 3P+N, Uc: 275V; Iimp: 15KA; Imax: 75KA

Vare.nr 20119870

T1+T2(Klasse B + C) 3-faset lyn-/overspenningsvern

Lyn/transientbeskyttelse for installasjon i LPZ 0A-2 eller høyere, beskytter lavspent utstyr mot overspenningsskader. Brukes i modulære SPD-er klasse I + II (klasse B + C) for TN / TT "3+1"-krets strømforsyningssystemer. Designet i henhold til IEC 61643-11/EN 61643-11. Les mer

Varianter

Tilgjengelighet webshop 0 st
Levering 10-14 dager
5 370 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Egenskaper:

    • Kombinerte enfasede lynstrømavledere
    • 10/350μs, 8/20μs varistorer (L-N modul) + GDT (N-PE modul)
    • Utskiftbare moduler, enkle å installere og vedlikeholde
    • Høy utladningskapasitet, rask respons
    • Multifunksjonell tilkobling for ledere og foringer
    • Dobbel termisk frakoblingsenhet, gir mer pålitelig beskyttelse
    • Vinduet skifter til rødt når det oppstår en feil og enheten sørger også for fjernalarmstyring samtidig



    Type BT P BCM TT 275 RM/S Modellnavn for overspenningsvern
    Nominell spenning (maks. kontinuerlig spenning) [Uc] LN/N-PE 275V~ Maksimal spenning som vernet kan håndtere kontinuerlig
    Øyeblikksimpulsstrøm (10/350) [Iimp] [L-N / N-PE] 16 kA Maksimal øyeblikksstrøm som vernet kan avlede i tilfelle en impuls
    Nominell utladningsstrøm (8/20) [In] [L-N / N-PE] 40 kA Vanlig utladningsstrøm som beskyttelsen kan håndtere
    Maksimal utladningsstrøm (8/20) [Imaks.] [L-N / N-PE] 100kA Høyeste utladningsstrøm som beskyttelsen kan håndtere
    Beskyttelsesnivå ved In [Up] [L-N / N-PE] ≤ 1,5 kV Spenningen vernet begrenser til ved nominell utladningsstrøm
    Etterfølgende strømbryters kapabilitet ved Uc [If] [N-PE] 100Arms Kapasitet til å kutte strømmen etter en overspenningshendelse
    Responstid [tA] [L-N / N-PE] ≤ 25ns Hvor raskt vernet reagerer på en overspenning.
    Maks. sikring [F] 125A gL/gG Maksimal sikring som vernet er ment å brukes med
    Driftstemperaturområde [Tu] -40°C...+80°C Temperaturområdet der beskyttelsen fungerer effektivt
    Tverrsnittsareal 1,5 mm2 ~ 25 mm2 solid / 35 mm2 fleksibel Tillatte kabeldimensjoner for tilkobling
    Montering på 35 mm DIN-skinne Type skinne for montering
    Kapslingsmateriale Lysegrå termoplast, UL94-V0 Brannklassifisering og farge på materialet
    Mål 2 mods (36 mm) Bredde på enheten i moduldimensjoner
    Teststandarder IEC 61643-11, EN 61643-11 Standardene som enheten er testet og sertifisert etter.
    Sertifisering CE (LVD, EMC), RoHS Sertifiseringer og samsvar med regler
    Type ekstern signalkontakt Brytekontakt Type kontakt for fjernovervåking
    Brytekapasitet AC:250V/0.5A, DC:250V/0.1A,150V/0.2A, 750V/0.5A Maksimal belastning for bryterkontakten
    Tverrsnittsareal for ekstern signalkontakt Maks. 1,5 mm² solid/fleksibel Tillatte kabeldimensjoner for ekstern signalkontakt

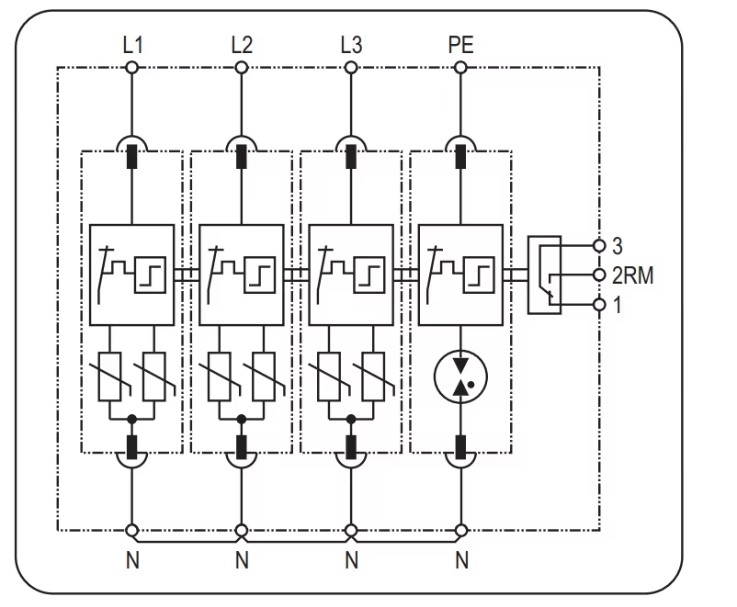

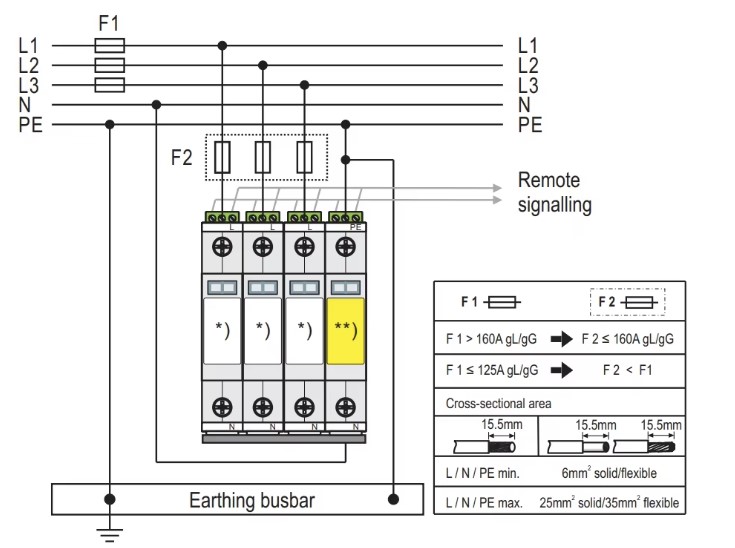

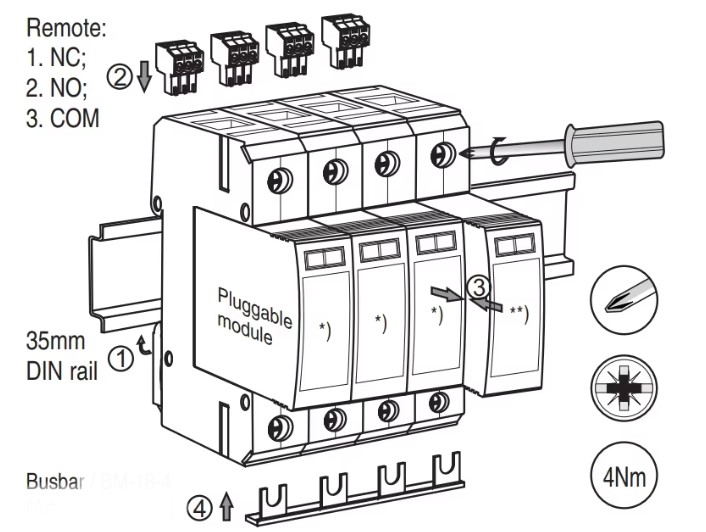

    801117_BT P BCM TT 275 RM S_inkoppling.jpg801117_BT P BCM TT 275 RM S_schema.jpg801117_BT P BCM TT 275 RM S_skiss.jpg
