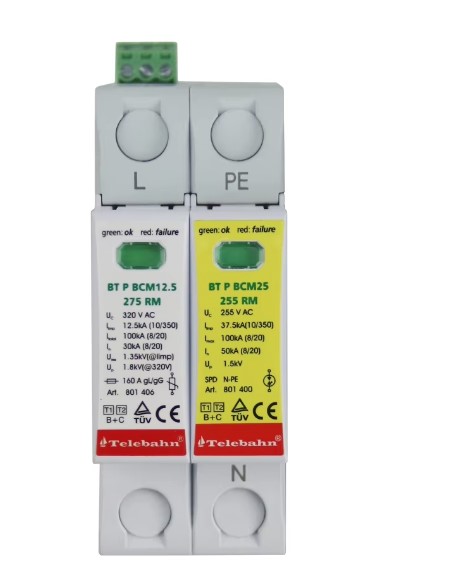

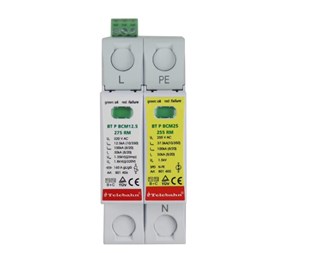

T1+T2 Single phase 1P+N, Uc: 230V. Iimp: 12,5 kA Imax: 5

Vare.nr 20119862

T1+T2(Klasse B + C) 1-faset lyn-/overspenningsvern

Overspenningsvern er beregnet for installasjon i LPZ 0A-2 eller høyere, og beskytter lavspent utstyr mot overspenningsskader. Brukes i de modulære SPD-klassene I + II (klasse B + C) for enfasede 220V / 230V TT / TN (1+1 krets) strømforsyningssystemer. Designet i henhold til IEC 61643-11/EN 61643-11/GB18802.11. Les mer

Varianter

Tilgjengelighet webshop 2 st
Levering 1-2 dager
4 870 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Transientbeskyttelse med T1 og T2 kombinert er en løsning for å beskytte elektriske systemer mot transienter, det vil si raske og kortvarige spenningstopp som kan være forårsaket av lynnedslag, omkoblinger eller andre forstyrrelser.

    • T1-beskyttelse er vanligvis en form for beskyttelse som kan håndtere veldig sterke transienter med svært raske reaksjonstider. Det er vanligvis et første beskyttelsesnivå som reagerer umiddelbart på ekstreme spenningsoverskudd.

    • T2-beskyttelse utfyller T1-beskyttelsen ved å tilby et andre beskyttelsestrinn beregnet på å håndtere mindre, men fortsatt betydelige transienter som kan ha passert gjennom den første beskyttelsen. T2-enheter har litt lengre responstid og gir ekstra transientbeskyttelse for å beskytte mer sensitivt utstyr.

    Kombinasjonen av T1 og T2 gir flertrinnsbeskyttelse som effektivt beskytter mot et bredt spekter av transienter og sikrer at både tunge og små spenningstopper håndteres for å beskytte det elektriske systemet og utstyret i det.

    Type BCM12.5 275 RM/1+N Forklaring
    Nominell vekselspenning 50/60Hz (Uc) 230V Den normale spenningen som enheten er designet for å håndtere.
    Nominell spenning (L-N/N-PE) (maks. kontinuerlig vekselstrømsspenning) (Uc) 320V / 255V Den høyeste kontinuerlige spenningen enheten kan håndtere uten å utløse beskyttelsen.
    Øyeblikksimpulsstrøm (10/350) (L-N) (Iimp) 12,5 kA Strømstyrken som kan håndteres under en lynimpuls for L-N-ledning.
    Øyeblikksimpulsstrøm (10/350) (L-N) (Iimp) 37,5 kA Strømstyrken som kan håndteres under en lynimpuls for N-PE-ledning.
    Total øyeblikksimpulsstrøm (10/350) (ITotal) 37,5 kA Sammenlagt øyeblikksimpulsstrøm som enheten kan håndtere.
    Nominell utladningsstrøm (8/20) (LN) (In) 30 kA Strømstyrken som enheten kan håndtere under normale overspenningsforhold for L-N-ledning.
    Nominell utladningsstrøm (8/20) (N-PE) (In) 50 kA Strømstyrken som enheten kan håndtere under normale overspenningsforhold for N-PE-ledning.
    Total utladningsstrøm (8/20) [Total] 100kA Den totale utladningsstrømmen som enheten kan håndtere under normale overspenningsforhold.
    Maks. utladningsstrøm (8/20) (L-N) (Imax) 60kA Maksimal utladningsstrøm som enheten kan håndtere for L-N-ledning.
    Maks. utladningsstrøm (8/20) (N-PE) (Imax) 100kA Maksimal utladningsstrøm som enheten kan håndtere for N-PE-ledning.
    Beskyttelsesnivå ved 320V (L-N) (Up) ≤ 1,8kV Spenningsnivå der beskyttelsen aktiveres for L-N.
    Restspenning ved In (LN) (Ures) ≤ 1,35 kV Restspenningen som gjenstår etter at beskyttelsen er aktivert ved nominell strøm for L-N.
    Beskyttelsesnivå (N-PE) (Up) ≤ 1,5 kV Spenningsnivå der beskyttelsen aktiveres for N-PE.
    Responstid (L-N) (ta) ≤ 25ns Tiden det tar før beskyttelsen aktiveres for L-N.
    Responstid (N-PE) (ta) ≤ 100ns Tiden det tar før beskyttelsen aktiveres for N-PE.
    Maks. sikring 160A Den høyeste strømstyrken som sikringen tåler før den utløser beskyttelsen.
    Min. kabelstørrelse 16 mm² Minimum kabelstørrelse anbefalt for tilkobling til enheten.

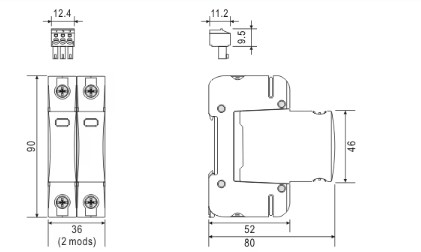

    801427_BT P BCM12.5 275 RM1+N_dimensioner.jpg

    801427_BT P BCM12.5 275 RM1+N_inkoppling.jpg
