Vare.nr 20112868

OTDR med bredt måleområde i lite format

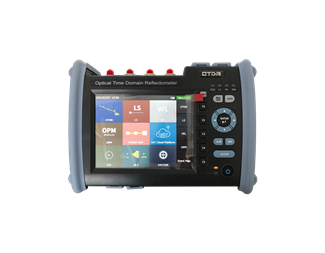

OTDR med tydelig 5,6" skjerm og opptil 20 timers driftstid for felttester. Bruksområdet er i hovedsak for lengde, tap (loss) og tilkoblingskvalitet for de vanligste fibertypene. Denne OTDR er tilgjengelig i forskjellige utførelser der de enklere bare støtter singlemode, mens de mer påkostede har støtte for både multimodus og siglemode. PC-programvare for videre analyse og rapporter er inkludert. Les mer

Varianter

Tilgjengelighet 0 st
Levering 2-10 dager
43 230 NOK eks. mva
  • Produktbeskrivelse

    Denne OTDR finnes i flere varianter, og den har forholdsvis høy nøyaktighet sammenlignet med mange andre instrumenter i denne prisklassen. Derfor er det viktig å velge den varianten som passer til måleområdene den skal brukes for (se tabellen under).


    Den har tydelig skjerm og egne funksjonsknapper. Måleområdet er dynamisk område (Dynamic Range): 35/33 dB, maks. 45 dB. Dødbåndet er under 0,8 meter, som også er bra for instrumenter i denne prisklassen. Som alltid anbefales det at man bruker tilbehøret startkabel, som er en kalibrert kabel på 100–500 meter, slik at man slipper dødbåndet på den fiberen man måler.

    Standard konfigurasjon

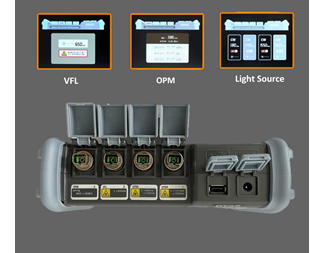

    • OTDR
    • laser lyskilde
    • Visuell rød laser for feilsøking (VFL)
    • Optisk effektmåler (Optical power meter) (OPM)

    Multifunctional test – se datablad

    • Smart lenkemapping (Intelligent Optical Link Mapper) [iOLM]
    • Identifikasjon av ende på optisk fiber (end face detection)
    • Optisk Uoss-test
    • Feilsøker

    Programvare

    Produktet leveres med et analyseverktøy for å kunne studere målingen på en PC med Windows 10. Fra verktøyet kan du også opprette rapporter.







    OTDR

    Modell

    20112862
    20112863
    20112864
    20112865
    20112866
    20112867
    20112868
    Type
    SM
    MM
    SM/MM
    Wave-
    length
    1310 nm/1550 nm
    1310 nm

    /1490 nm
    /1550 nm
    1310 nm
    /1490 nm
    /1550 nm
    /1625 nm
    850 nm/
    1300 nm
    850 nm

    /1300 nm

    /1310 nm

    /1550 nm
    Maks.
    Dyn.
    Range
    35/33 dB
    38/
    36 dB
    45/43 dB
    37/35/
    35 dB
    37/35/
    35/35 dB
    28/26 dB
    28/26/
    35/33 dB
    Event
    Blind
    Zone
    1 m
    0,8 m
    0,8 m
    0,8 m
    0,8 m
    lm
    lm
    ATT
    Blind
    Zone
    6 m
    6 m
    6 m
    6 m
    6 m
    6 m
    6 m
    Test
    Range
    500 m/1 km/2 km/4 km/8 km/16 km/32 km/64 km/128 km/256 km
    Pulse
    Width
    3 ns/5 ns/10 ns/30 ns/50 ns/80 ns/160 ns/320 ns/500 ns/800 ns/
    1000 ns/3000 ns/5000 ns/8000 ns/10 000 ns/20 000 ns
    Range
    acc.
    ±(0,75 m + testintervall + 0,005 % x testavstand)
    Loss
    accu.
    ±0,05 dB/dB
    Sample
    Points
    16k〜256k
    Sample
    Res.
    0,05~16 m
    Ref.
    Accu.
    ±3 dB
    File
    Format
    SOR standard filformat
    Loss
    Analy-
    sis
    Firepunktsmetode/fempunktsmetode
    Laser
    Safety
    Level
    Klasse II

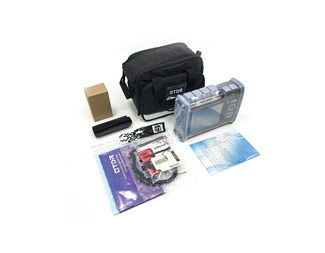

    Innhold

    • Enhet
    • AC/DC-adapter
    • CD med programvare og brukerhåndbok
    • Touchpenn
    • Datakabel
    • OTDR SC-adapter
    • OPM SC-adapter
    • Hurtigveiledning
    • Brukerhåndbok
    • Kalibreringssertifikat for ett år
    • Rengjøringsutstyr

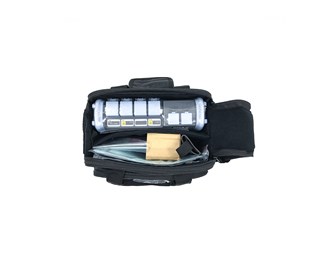

    • Koffert







  • Tilbehør

    3 450 NOK eks. mva
    Finnes i flere varianter
  • Lære mer

  • Teknisk spesifikasjon

    Användningsområde
    OTDR
    Fibermätning (OTDR)
    28/26/35/33dB, 850/1300/1310/1550nm
    Dämpningsmätning
    Ja
